Freightliner LLC.1997-2006 Описание приборной панели указателей и индикаторов.
Freightliner (Фредлайнер) LLC. Описание приборной панели указателей и индикаторов на русском языке. Ниже на странице, вы можете ознакомится с описанием на языке оригинала (английском).

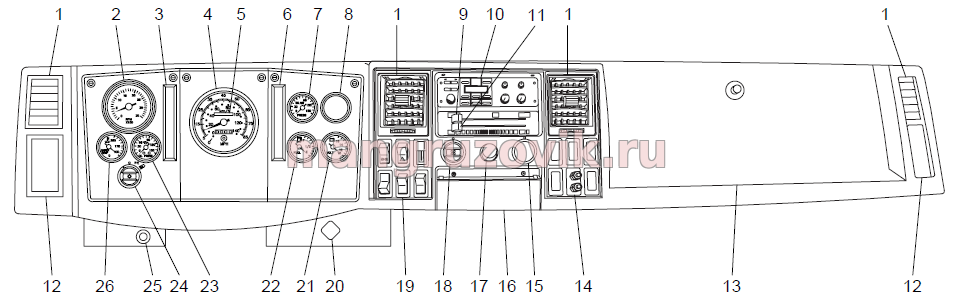

рис 1 приборной панели указателей и переключателей
1. Лицевой вентилятор 2. Тахометр 3. Модуль предупреждения и индикаторы 4. Спидометр 5. Одометр 6. Модуль предупреждения и индикаторы 7. Двойной датчик давления воздуха 8. Не используется 9. Селектор режима обогрева / вентиляции 10. Радио (дополнительно) 11. Контроль температуры 12. Внутренняя рукоятка захвата 13. Перчаточный отсек 14. Радио Hot Post (необязательно) 15. Не используется 16. Пепельница 17. Прикуриватель 18. Скорость вентилятора 19. Левый коммутатор 20. Управление стояночным тормозом 21. Вольтметр 22. Топливный манометр 23. Масляный манометр 24. Переключатель фар 25. Ручной дроссель, тип Vernier (дополнительно) 26. Датчик температуры воды
рис 2 предупреждающие лампы и индикаторные лампочки на щитке приборов
ПРИМЕЧАНИЕ. Не все автомобили с дневным ходовым огнем оснащенный индикатором включения. A. Банк «Левая сторона» B. Правый банк 1. Индикатор левого поворота 2. Низкое давление масла 3. Высокая температура охлаждающей жидкости 4. Низкий уровень охлаждающей жидкости 5. Подождите, чтобы начать 6. Тормоз выхлопных газов 7. Проверьте двигатель A/C 8. Не смените или не трансформируйте температура 9. Индикатор поворота вправо 10. Дальний свет фар 11. АБС 12. Тормоз 13. Стояночный тормоз 14. Дифференциальная блокировка 15. Дневные огни 16. Замок кабины
Тоже самое на языке оригинала.
рис 1 приборной панели указателей и переключателей 1. Face Level Vent 2. Tachometer 3. Warning and Indicator Light Module 4. Speedometer 5. Odometer 6. Warning and Indicator Light Module 7. Dual Air Pressure Gauge 8. Not Used 9. Heater/Ventilation Mode Selector 10. Radio (optional) 11. Temperature Control 12. Interior Grab Handle 13. Glove Compartment 14. Radio Hot Post (optional) 15. Not Used 16. Ashtray 17. Cigar Lighter 18. Fan Speed 19. Left Switch Bank 20. Parking Brake Control 21. Voltmeter 22. Fuel Gauge 23. Oil Pressure Gauge 24. Headlamp Switch 25. Hand Throttle, Vernier Type (optional) 26. Water Temperature Gauge
рис 2 предупреждающие лампы и индикаторные лампочки на щитке приборов
NOTE: Not all vehicles with daytime running lights are equipped with the in-dash indicator. A. Left Side Bank B. Right Side Bank 1. Left-Turn Indicator 2. Low Oil Pressure 3. High Coolant Temp 4. Low Coolant Level 5. Wait To Start 6. Exhaust Brake 7. Check A/C 8. Do Not Shift or Trans Temp 9. Right-Turn Indicator 10. High Beam 11. ABS 12. Brake 13. Parking Brake 14. Differential Lockout 15. Daytime Running Lights 16. Cab Lock
