Ford E-350 описание предохранителей и реле.
Ford E-350 описание предохранителей и реле.


Обозначение предохранителей в салоне пассажирской стороны.
Предохранитель / реле.

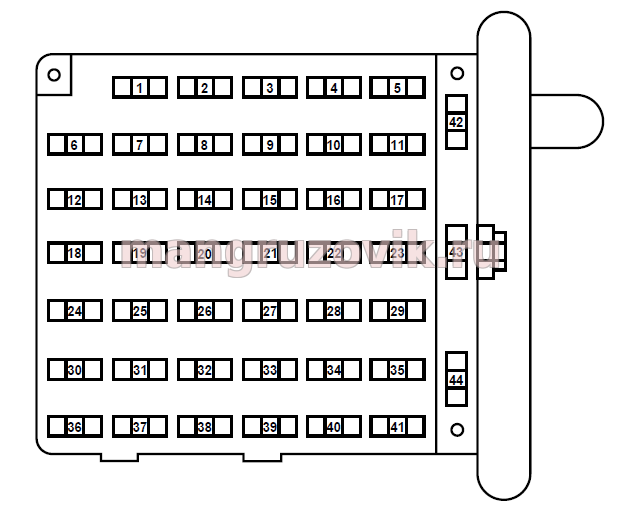

Описание панели предохранителей

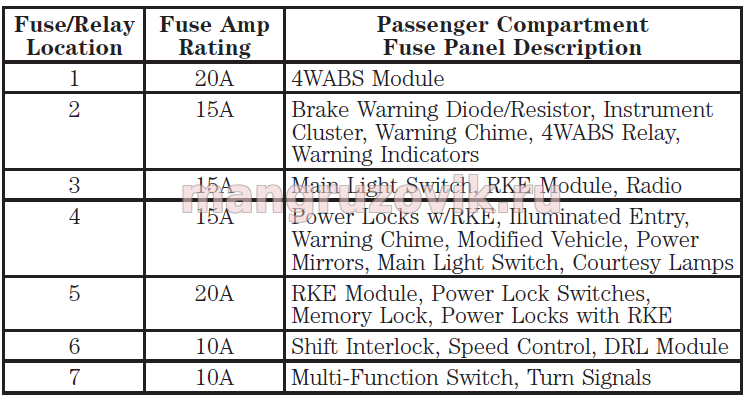

1 Модуль 20A 4WABS
2 15A Диод/резистор тормоза,приборы,предупреждающий звуковой сигнал, реле 4WABS, предупреждающие индикаторы
3 Главный выключатель 15A, модуль RKE, радио
4 15A Замки питания с RKE, с подсветкой, предупреждающий звуковой сигнал, подогрев, зеркала, главный выключатель освещения, вежливая подсветка.
5 20A Модуль RKE, выключатели питания, блокировка памяти, блокировка питания с помощью RKE
6 10A Блокировка переключения, управление скоростью, модуль DRL
7 10A Многофункциональный переключатель, сигналы поворота.

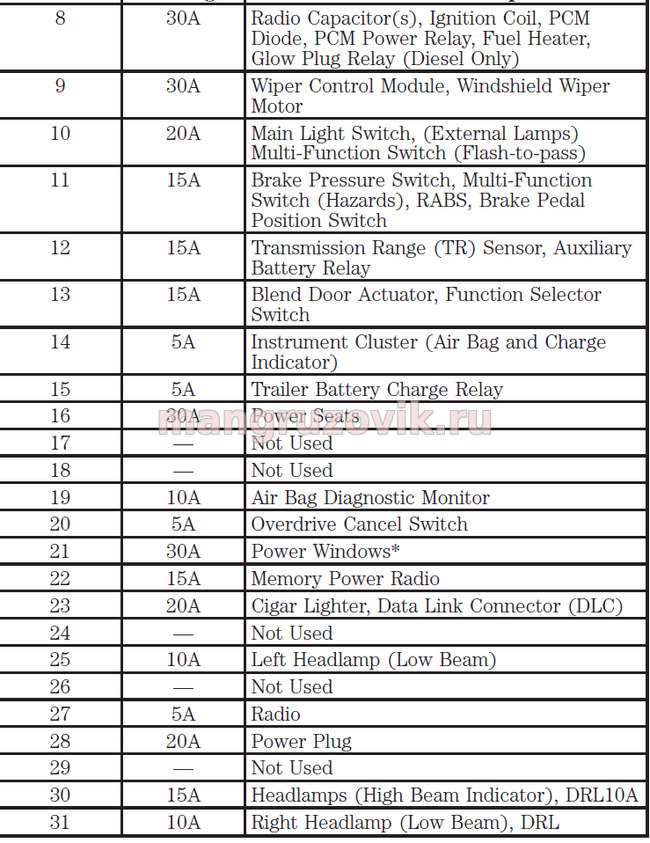

8 30A Радиоконденсатор (ы), Катушка зажигания, PCM Диод, реле мощности PCM, подогреватель топлива, Реле свечи накаливания (только для дизельного топлива)

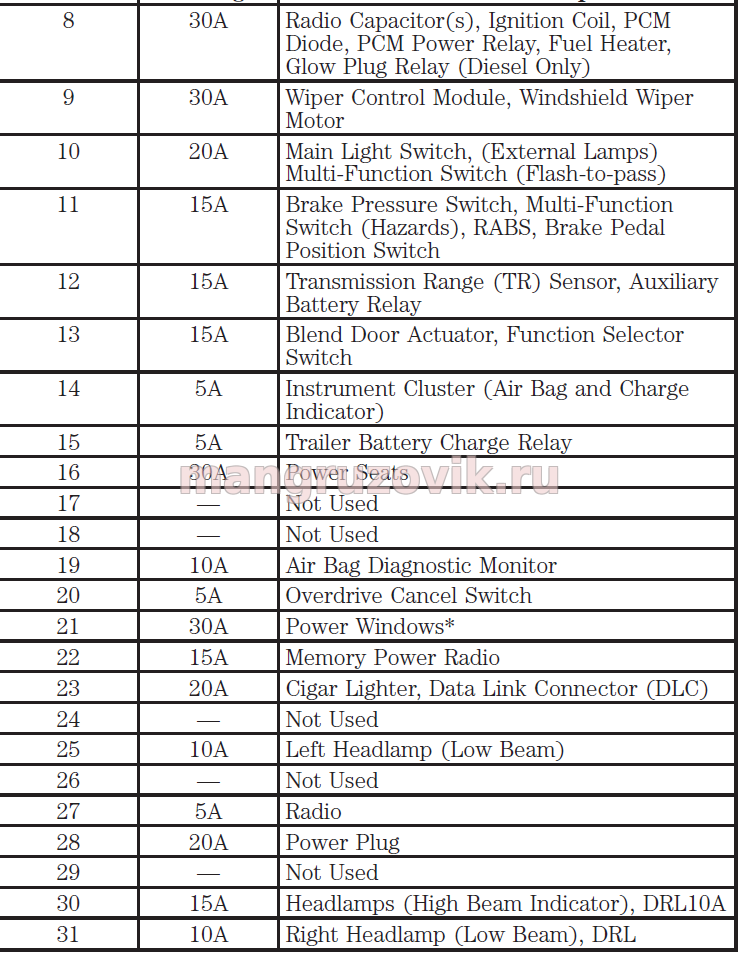

9 30A Модуль управления стеклоочистителем, двигатель стеклоочиститель
10 20A Главный выключатель освещения (внешние лампы),Многофункциональный коммутатор (Flash-to-pass)
11 15A Переключатель тормозного давления, многофункциональный переключатель (Опасности), RABS, Педаль тормоза
Переключатель положения
12 15A Датчик диапазона передачи (TR), вспомогательное реле аккумулятора.
13 15A дверной привод,
14 5A щиток приборов (подушка безопасности и заряд-Индикатор)
15 5A Реле зарядки аккумулятора прицепа
16 30A Силовые сидения
17 - Не используется
18 - Не используется
19 10A Диагностический монитор подушки безопасности
20 5A Переключатель отмены овердрайва
21 30A стеклоподьемники
22 15A энергонезависимая память до зажигания
23 20A Прикуриватель, соединитель линии передачи данных (DLC)
24 - Не используется
25 10A Левая фара (ближнего света)
26 - Не используется
27 5A Радио
28 20A Power Plug
29 - Не используется
30 15A Фары (индикатор дальнего света), DRL10A
31 10A Правая фара (ближнего света), DRL

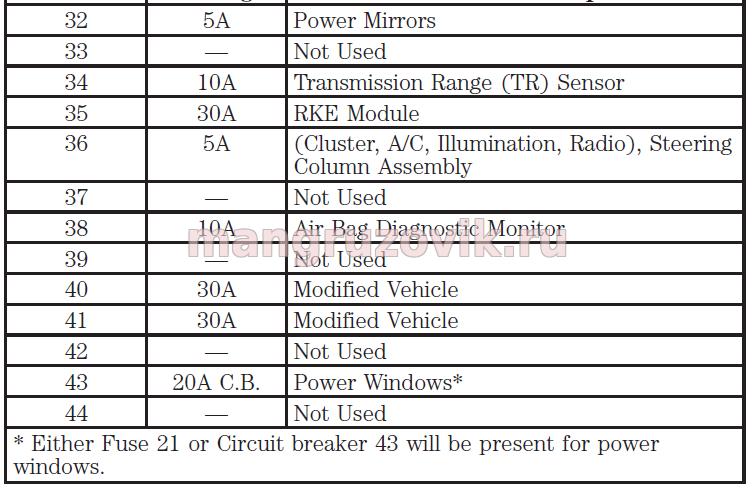

32 5A Зеркала с электроприводом
33 - Не используется
34 10A Датчик диапазона передачи (TR)
35 30A Модуль RKE
36 5A (приборы, A/C, Освещение, Радио), Рулевое управление-сборка рулевой колонки
37 - Не используется
38 10A Диагностический монитор подушки безопасности
39 - Не используется
40 30A Модифицированный автомобиль
41 30A Модифицированный автомобиль
42 - Не используется
43 20A C.B. Электрические стеклоподъемники *
44 - Не используется
* Для питания будет использоваться предохранитель 21 или автоматический выключатель 43
окна.

Блок распределения питания
Блок питания расположен в моторном отсеке.
блок распределения питания содержит сильноточные предохранители, которые защищают ваши основные электрические системы автомобиля от перегрузок.
Всегда отключайте аккумулятор перед обслуживанием с высоким током предохранители.
Всегда заменяйте крышку на распределительную коробку питания до повторное подключение батареи или заполняющих жидкостей резервуаров.
Если аккумулятор отсоединен и снова подключен, обратитесь к Раздел «Аккумулятор» главы «Обслуживание и уход».

Высоковольтные предохранители закодированы следующим образом.
Предохранитель / реле
Место нахождения

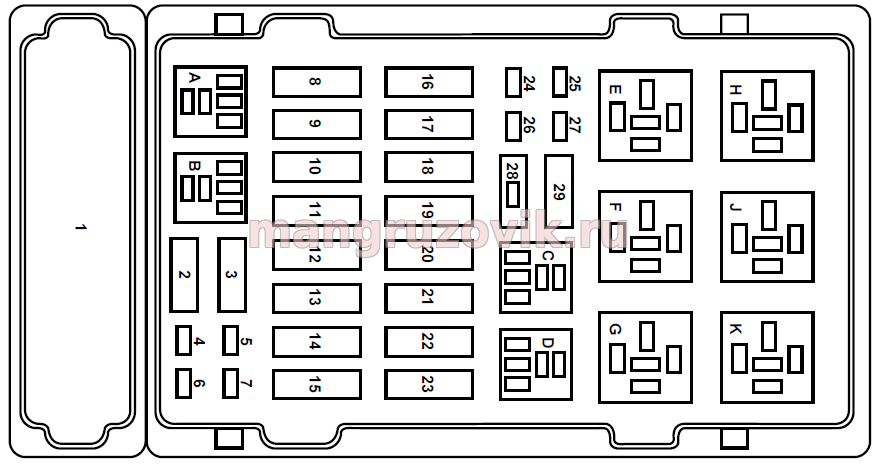

Описание распределительной коробки питания

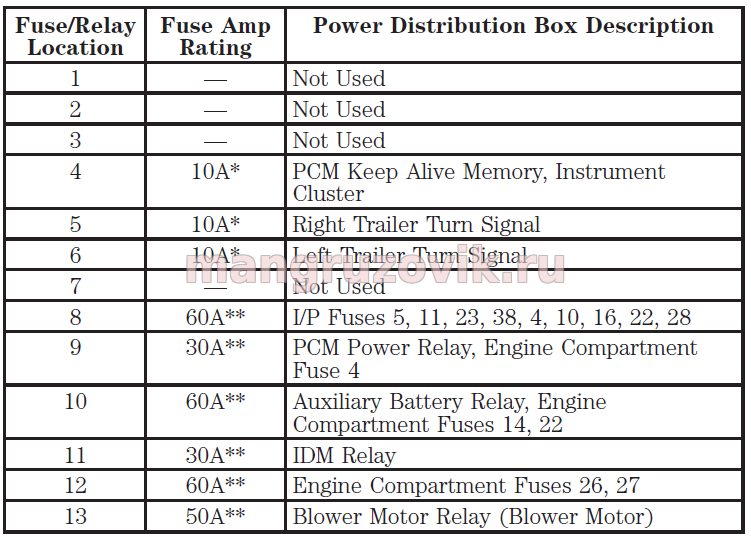

1 - Не используется
2 - Не используется
3 - Не используется
4 10A * PCM Keep Alive Memory, приборная панель
5 10A * Сигнал поворота правого прицепа
6 10A * Сигнал поворота левого прицепа
7 - Не используется
8 -60A ** I / P Предохранители 5, 11, 23, 38, 4, 10, 16, 22, 28
9 -30A ** Реле мощности PCM, отсек двигателя Предохранитель 4
10-60A ** Реле вспомогательной батареи, двигатель Предохранители отсеков 14, 22
11 30A ** IDM Relay
12 60A ** Предохранители моторного отсека 26, 27
13 50A ** Реле двигателя вентилятора (двигатель вентилятора)

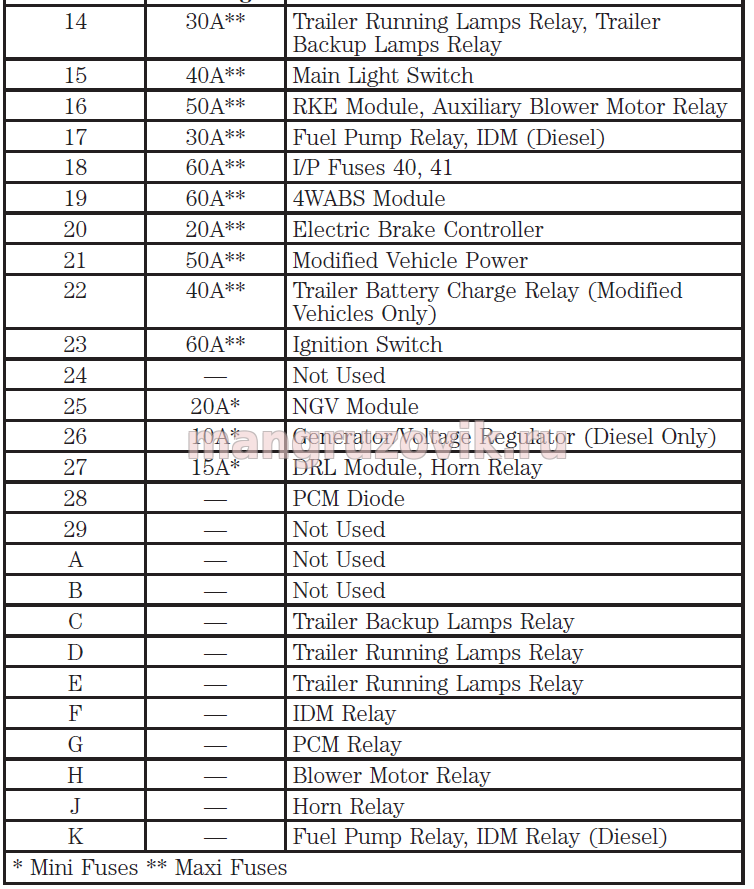

14 30A ** Прицепные лампы Лампы, Прицеп Реле резервных ламп
15 40A ** Основной выключатель освещения
16 50A ** Модуль RKE, реле вспомогательного вентилятора воздуходувки
17 30A ** Реле для топливного насоса, IDM (дизельное топливо)
18 60A ** Предохранители I / P 40, 41
19 60A ** Модуль 4WABS
20 20A ** Электрический тормозной контроллер
21 50A ** Модифицированная мощность транспортного средства
22 40A ** Реле зарядки аккумулятора прицепа (изменено Только транспортные средства)
23 60A ** Выключатель зажигания
24 - Не используется
25 20A * Модуль NGV
26 10A * Регулятор / регулятор напряжения (только для дизельного двигателя)
27 15A * Модуль DRL, ретранслятор Horn
28 - ИК-диод
29 - Не используется
A - Не используется
B - Не используется
C - Реле лампы резервного прицепа
D - Прицепные фонари для прицепов
E - Прицепные лампы
F-IDM Relay
G - Реле PCM
H - Реле двигателя вентилятора
J - сигнал
K - реле топливного насоса, реле IDM (дизельное топливо)

* Мини-предохранители ** Maxi Предохранители
