FAW ЕВРО 2 и ЕВРО 3 электрическая схема
FAW  ЕВРО 2 и ЕВРО 3 электрическая схема

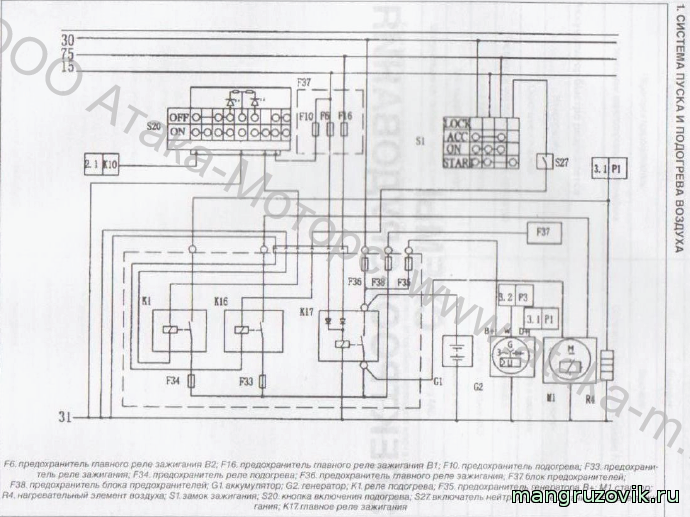

10 схема системы пуска двигателя и подогрева воздуха

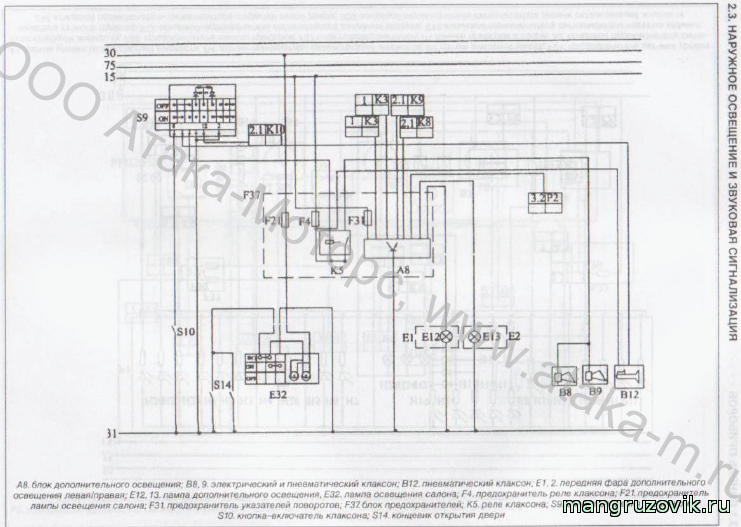

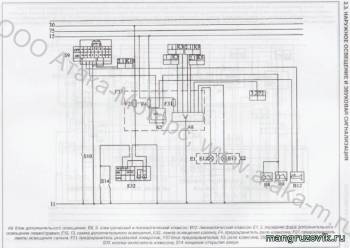

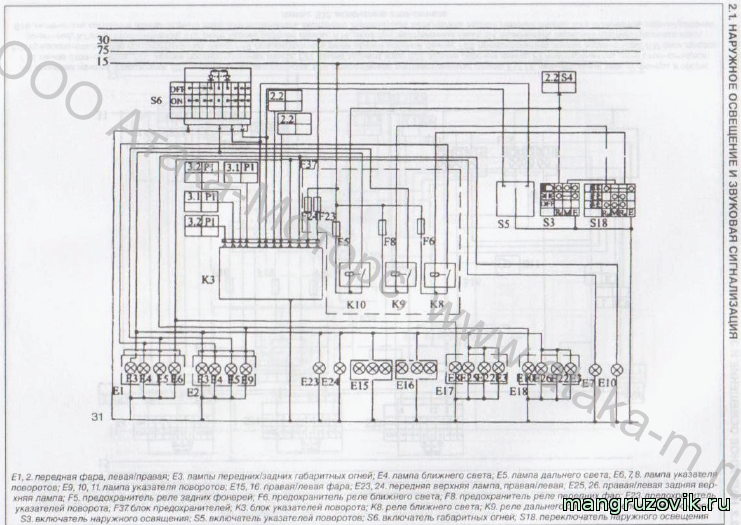

1 схема наружнего освещения и звукового сигнала

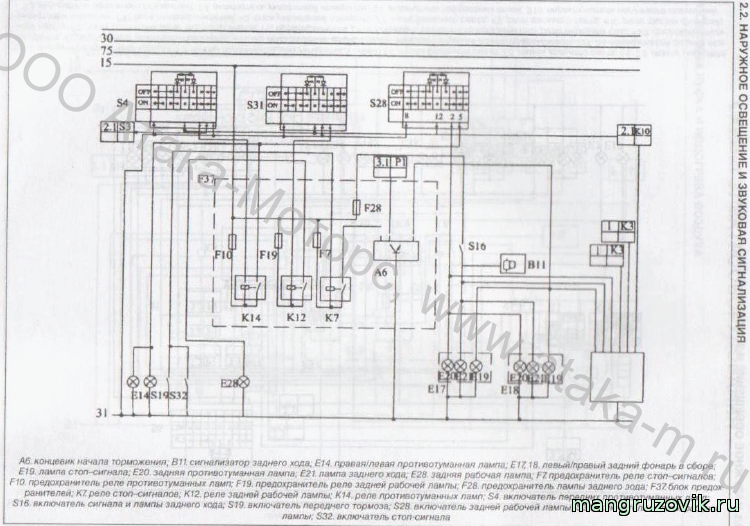

2 схема наружнего освещения и звукового сигнала

3 схема наружнего освещения и звукового сигнала

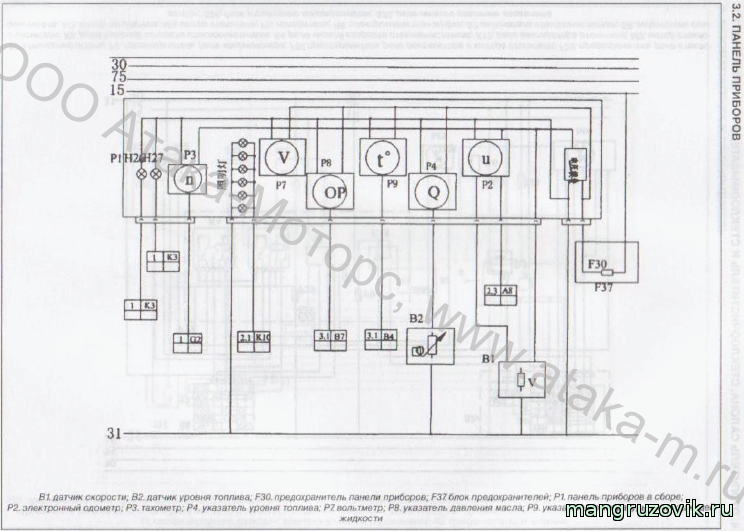

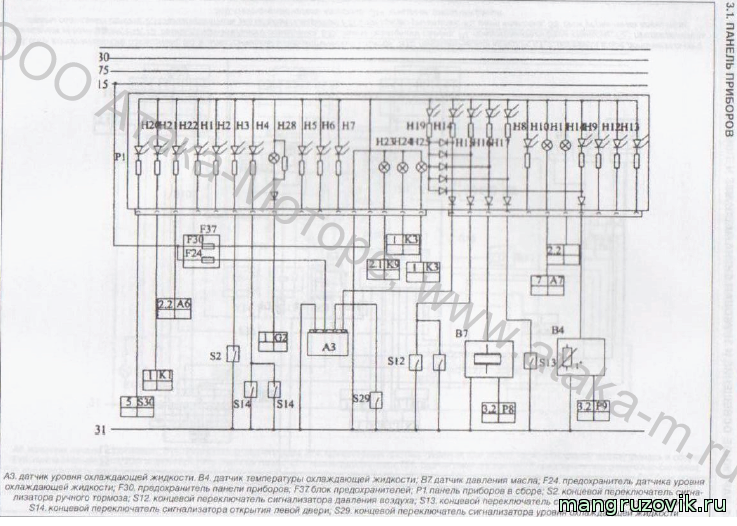

4 схема щитка приборов

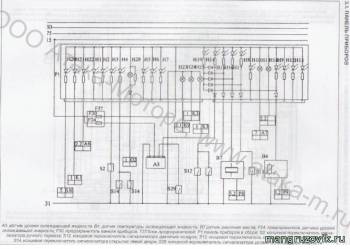

5 схема щитка приборов

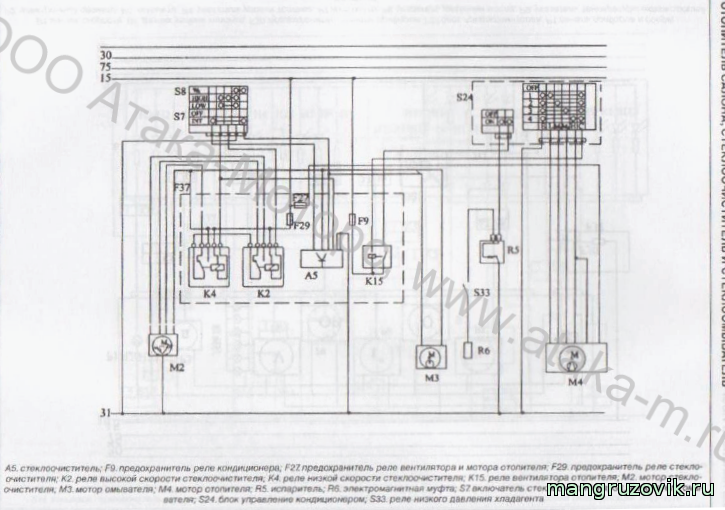

6 схема стеклоочестителя

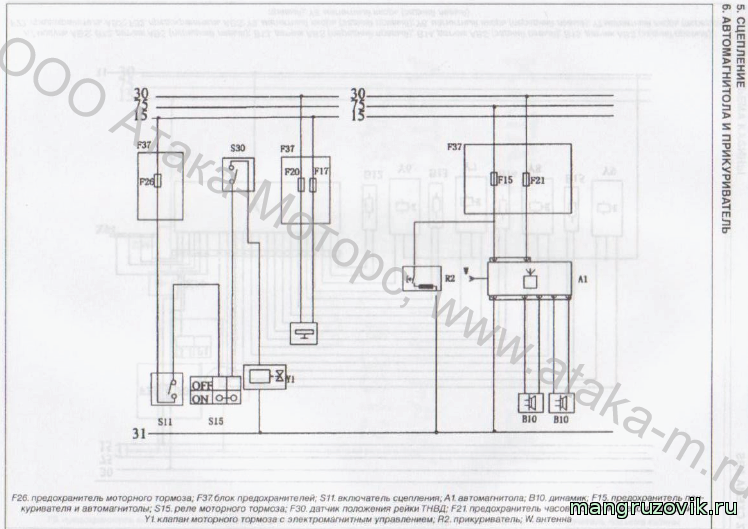

7 схема аудиосистемы и прикуривателя

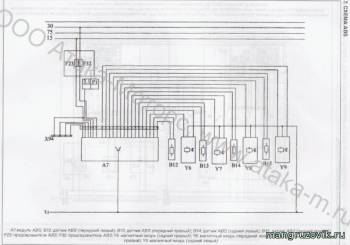

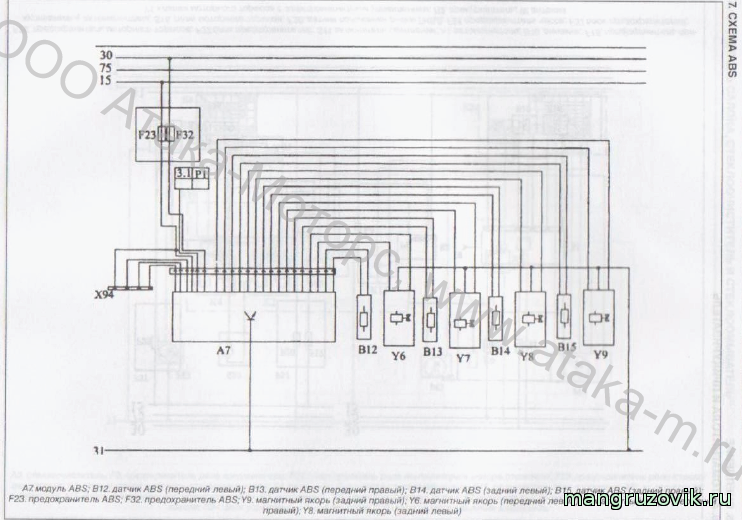

8 схема системы АБС

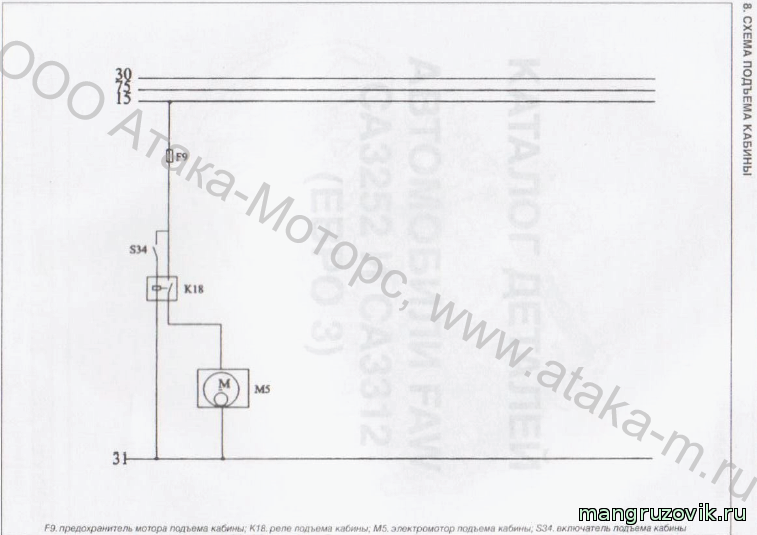

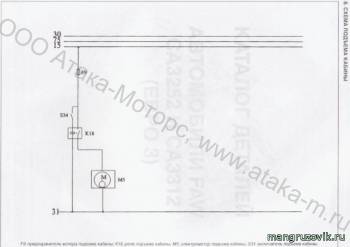

9 схема подъема кабины
