FAW Цзефан серии J6 CA4250P66K22T1A1EX Приборы и тревожные лампочки
FAW Цзефан серии J6 Приборы и тревожные лампочки
CA4250P66K22T1A1EX

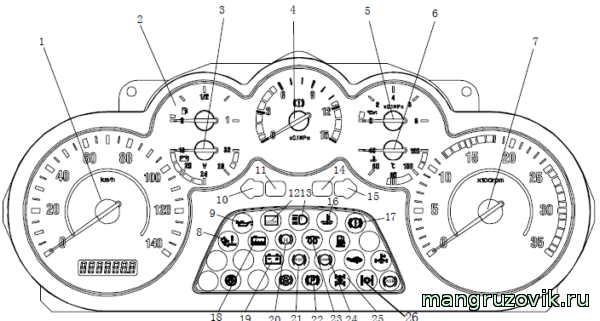

Описание приборной панели (щитка приборов) индикаторов и указателей



1- Спидометр 2-Индикатор топлива 3- Вольтметр 4-Пневмометр 5-Давление моторного масла
6-Указатель температуры воды 7-Тахометр двигателя 8-Индикатор опрокидывания кабины
9-Тревожная лампочка давления моторного масла 10-Указатель левого поворота 11-Индикатор
левого поворота прицепа 12-Тревожная лампочка неисправности «STOP» 13-Индикатор дальнего
света фар 14-Индикатор правого поворота прицепа 15-Указатель левого поворота 16-Тревожная
лампочка температуры охлаждающей жидкости 17-Тревожная лампочка неисправности тормозной
системы 18-Тревожная лампочка уровня охлаждающей жидкости 19-Индикатор зарядки
20-Индикатор вспомогательного тормоза 21-Тревожная лампочка ABS тягача 22-Индикатор
стояночного тормоза 23-Индикатор подогрева двигателя 24-Указатель ABS1 прицепа 25-Индикатор
межосевого дифференциала 26-Индикатор межколесного дифференциала
