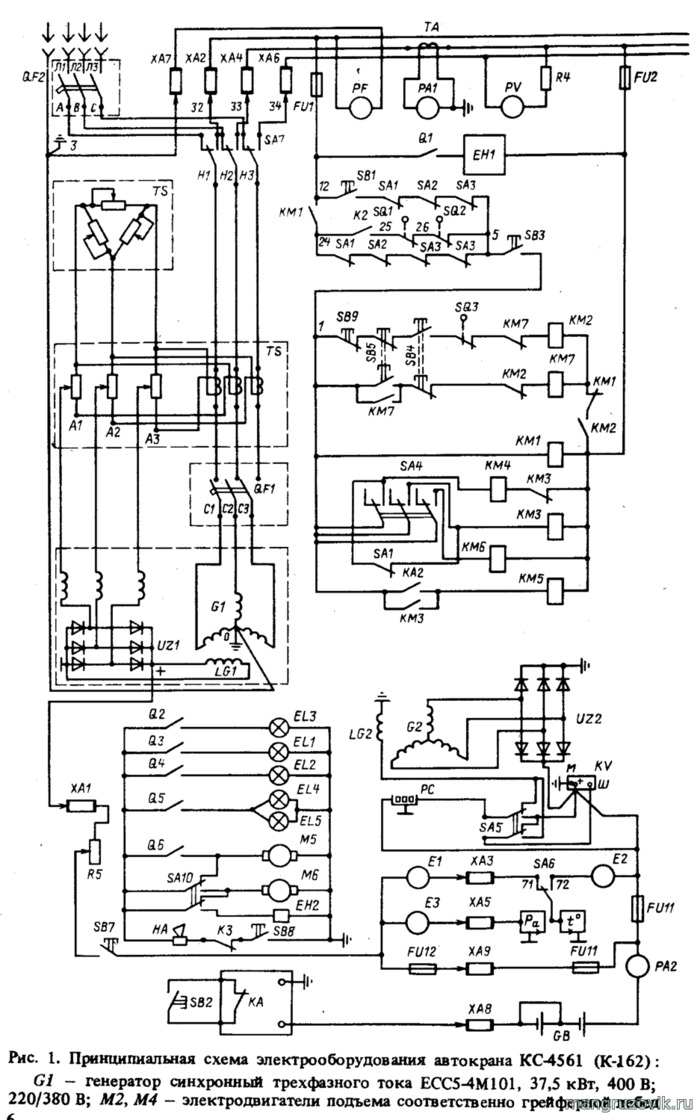

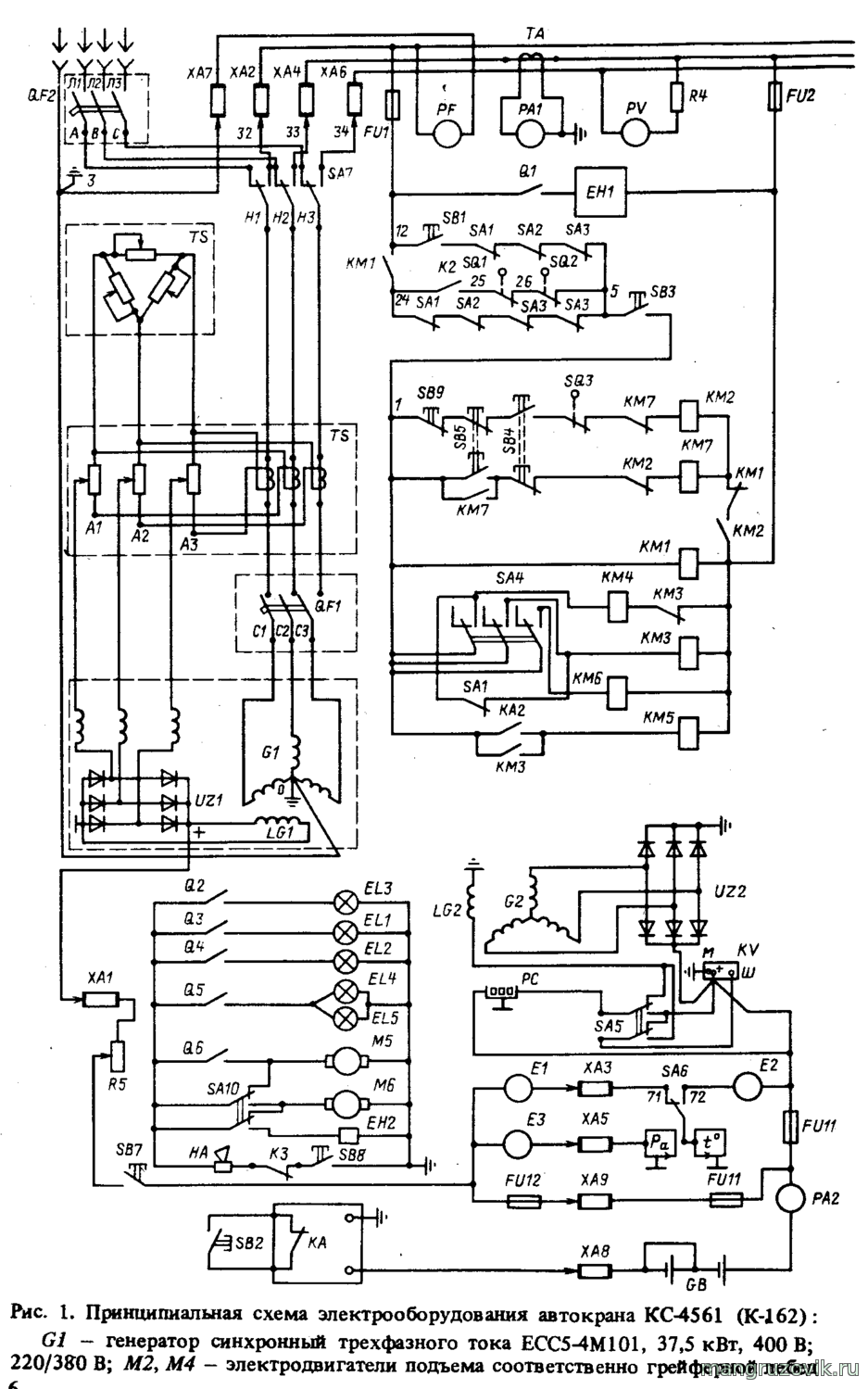

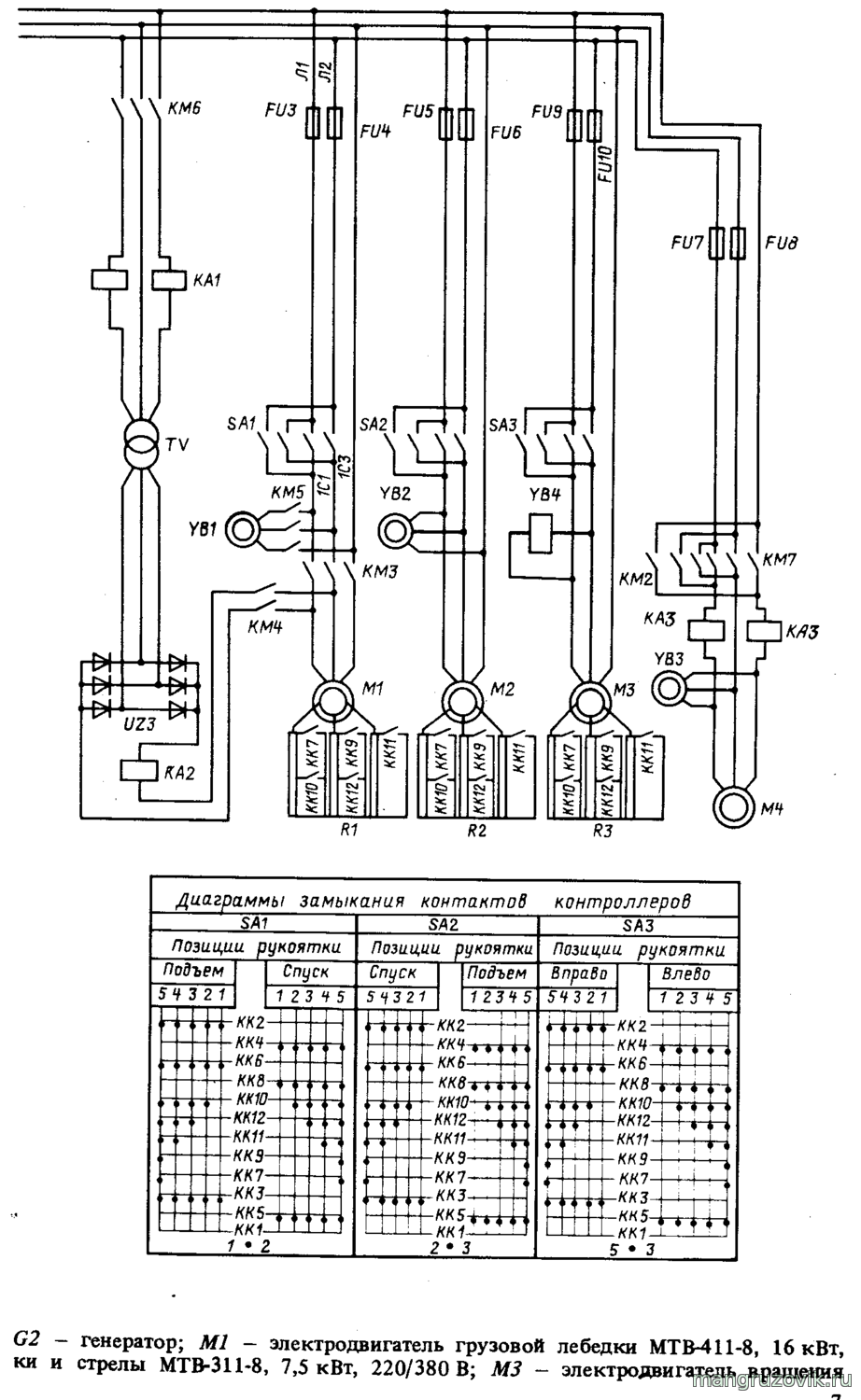

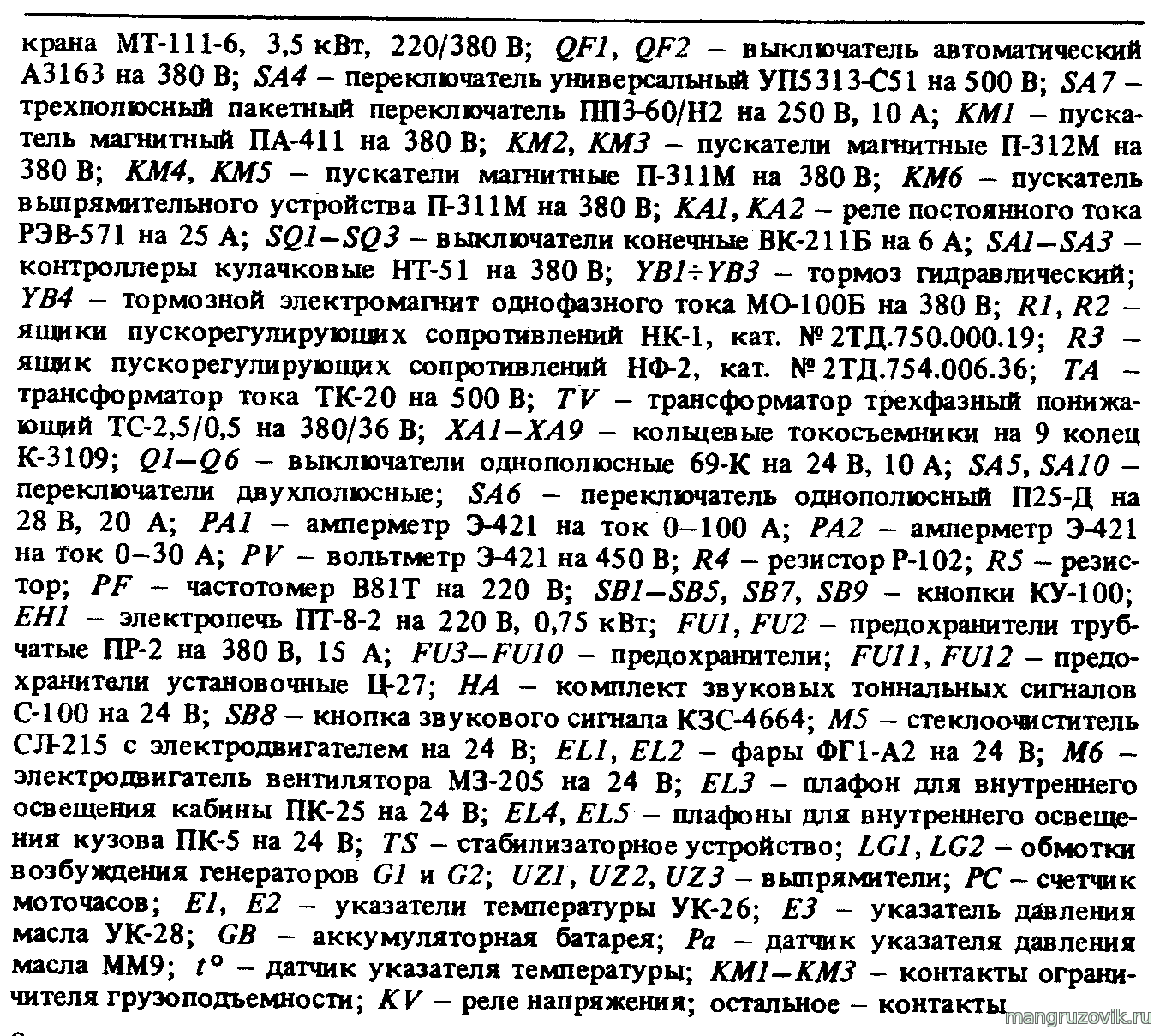

Электрическая схема автокрана КС-4561 (К-162)

Электрическая схема автокрана КС-4561 (К-162)

    Нажмите на изображение для увеличения




    Кран КС-4561А грузоподъемностью 16 т с индивидуальным электроприводом механизмов смонтирован на шасси грузового автомобиля КрАЗ-257К1 (КрАЗ-250). Шасси оборудовано торсионным стабилизатором и откидными выносными опорами, устанавливаемыми с помощью гидропривода. Опорно-поворотное устройство роликовое.

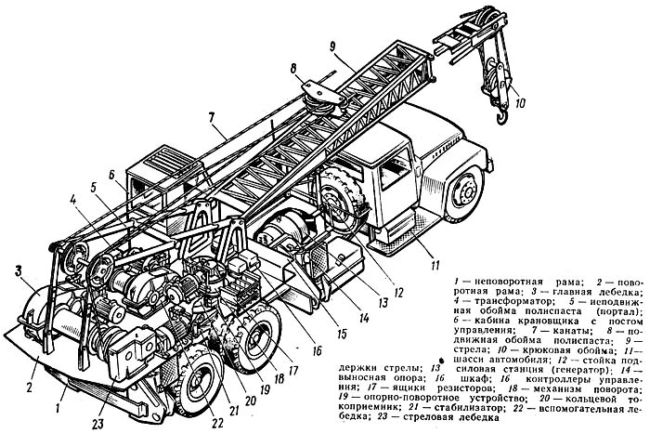

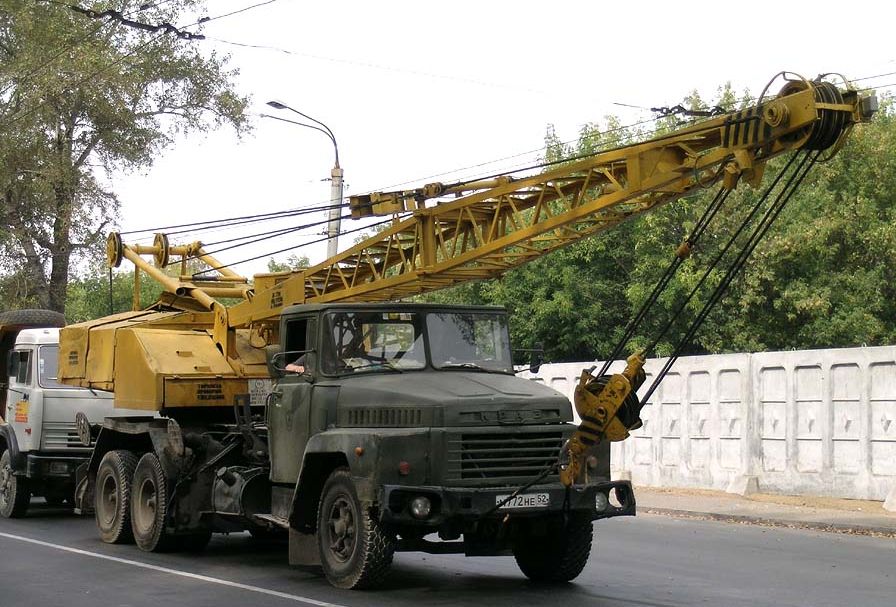

    Автомобильный кран КС-4561А
    Основным стреловым оборудованием является невыдвижная решетчатая стрела. В комплект сменного рабочего оборудования входят три модификации жестких невыдвижных стрел с гуськами и без них.
    Исполнительные механизмы расположены в кабине. Отличительной особенностью кинематической схемы крана является установка вспомогательной лебедки. Привод крана индивидуальный электрический от синхронного генератора ЕСС5-82-4У2 трехфазного тока мощностью 37,5 кВт и номинальной частоты вращения 1500 об/мин. Генератор получает вращение от двигателя шасси через коробку передач, карданные валы, раздаточную коробку шасси.

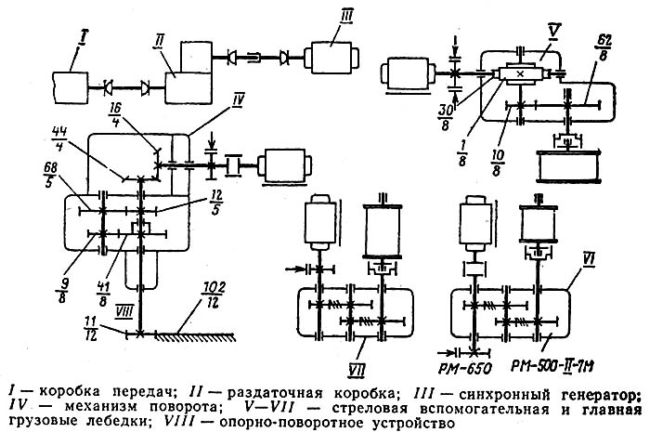

    Кинематическая схема крана КС-4561А
    Органы управления размещены в кабине машиниста. Кабина оборудована солнцезащитным козырьком, вентилятором и электропечью. Крыша имеет откидное стекло. Кабина выполнена разъемной для обеспечения перевозки по железной дороге.
    Управление стрелой производится кнопками 43 и 42, включающими стреловую лебедку на подъем или спуск стрелы, и кнопкой 41. останавливающей лебедку. Остальные операции выпорют путем перевода рукояток контроллеров главной 15 и вспомогательной лебедок и механизма поворота 2 из нулевого положения в пятое.

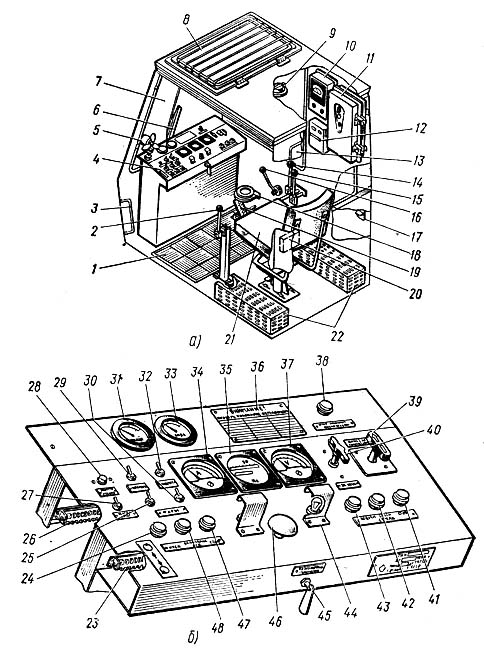

    Органы управления краном КС-4571
    На кране установлены ограничители подъема крюковых обоим, подъема стрелы и ограничитель грузоподъемности ОГБ-2, автоматический сигнализатор опасного напряжения АСОН, указатели вылета и грузоподъемности и маятниковый креномер.
