Экскаватор CATERPILLAR 325D органы управления и щиток приборов.
Экскаватор CATERPILLAR 325D органы управления и щиток приборов.

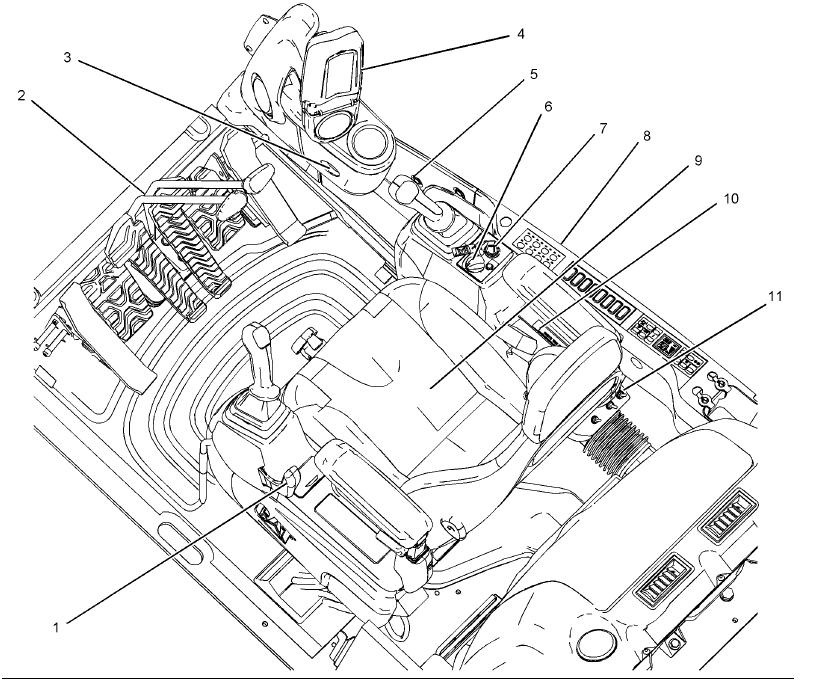

(1) Рычаг блокировки гидрооборудования
(2) Органы управления ходом
(3) Счетчик моточасов
(4) Монитор
(5) Джойстики управления
(6) Переключатель ЧВД (Частота вращения двигателя)
(7) Пусковой переключатель двигателя
(8) Правый пульт управления
(9) Сиденье оператора
(10) Радиоприемник
(11) Резервные органы управления

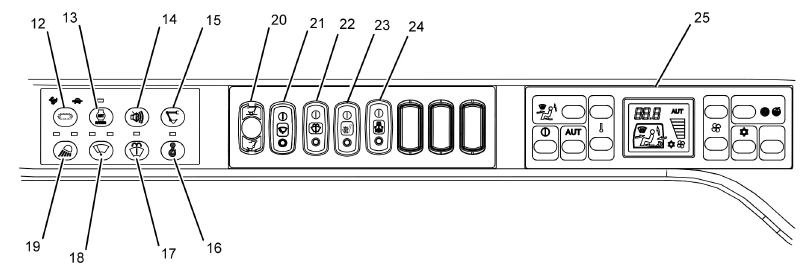

Правый пульт управления
(12) Переключатель управления скоростью движения машины
(13) Система автоматического управления ЧВД
(14) Выключатель предупреждающего звукового сигнала хода
(15) Переключатель управления рабочим орудием
(16) Выключатель режима подъема тяжелых грузов
(17) Выключатель стеклоомывателя верхнего окна
(18) Выключатель стеклоочистителя верхнего окна
(19) Выключатель рабочего освещения (20) Выключатель управления устройством для быстрой смены навесного оборудования
(21) Выключатель стеклоочистителя нижнего окна
(22) Выключатель стеклоомывателя нижнего окна
(23) Выключатель обогрева сиденья
(24) Выключатель точного управления поворотом платформы
(25) Управление системой кондиционирования воздуха и обогрева
