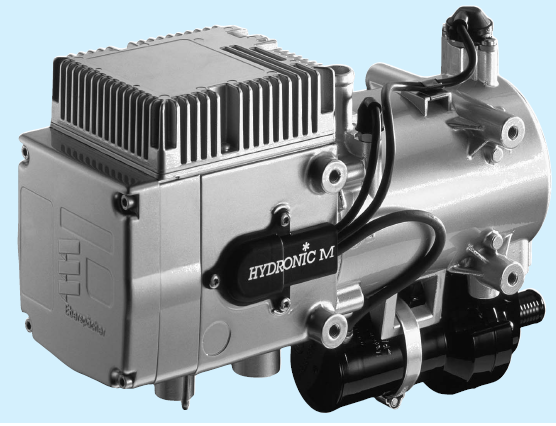

Eberspächer HYDRONIC M чертеж отопителя и детализация
D 10 W – 12 А 25 2160 05 00 00 D 10 W – 24 А 25 2161 05 00 00

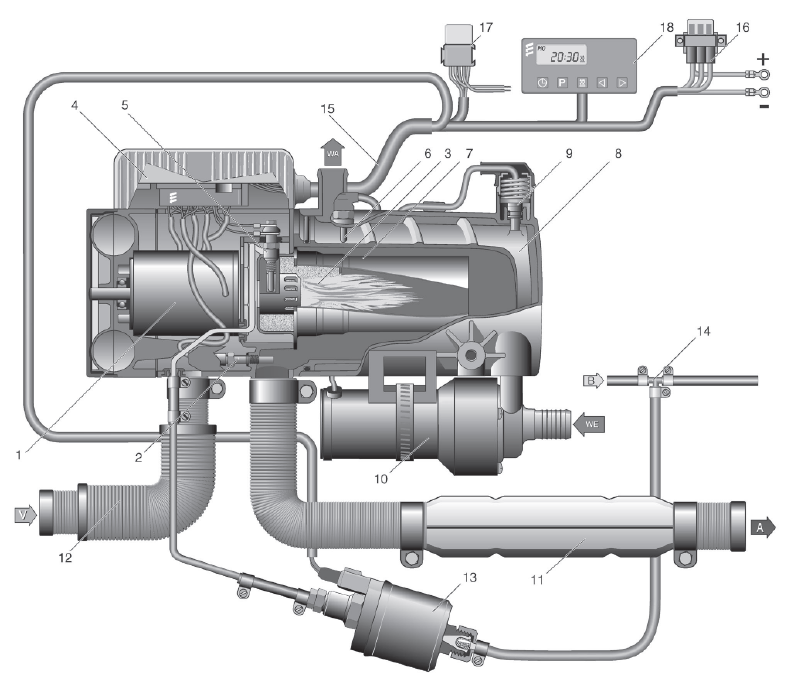

Чертеж автономного подогревателя Eberspächer HYDRONIC M в разрезе рис 1
1 Воздушный нагнетатель воздуха для создания воспламенения в камере сгорания 2 Датчик опознания воспламенения 3 Камера сгорания топливной смеси 4 Блок управления подогревателем Eberspächer HYDRONIC 5 Свеча накала для воспламенения топливной смеси 6 Датчик температуры тосола 7 завихрительная камера с самой большой температурой 8 Теплообменник 9 Аварийный датчик при критическом перегревании тосола 10 Помпа тосольная 11 Шумопоглотитель выхлопа 12 Воздушный фильтр на всасываемый в камеру воздух 13 Импульсный насос топлива 14 Тройник врезки в магистраль для забора топлива 15 провода в жгуте 16 Колодка для предохранителя 17 Реле подключения штатной печки авто 18 Пульт, таймер
WE = вход для тосола WA = выход для тосола V = подача воздуха в камеру для образования воздушной смеси B = Топливо A = выход сгоревшего газа
|
