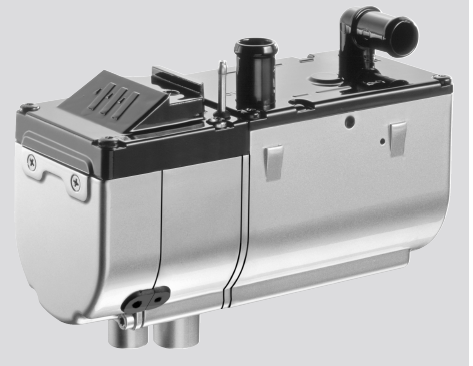

Eberspacher HYDRONIC 12 вольт- электрическая схема
Eberspacher HYDRONIC 12 вольт - электрическая схема

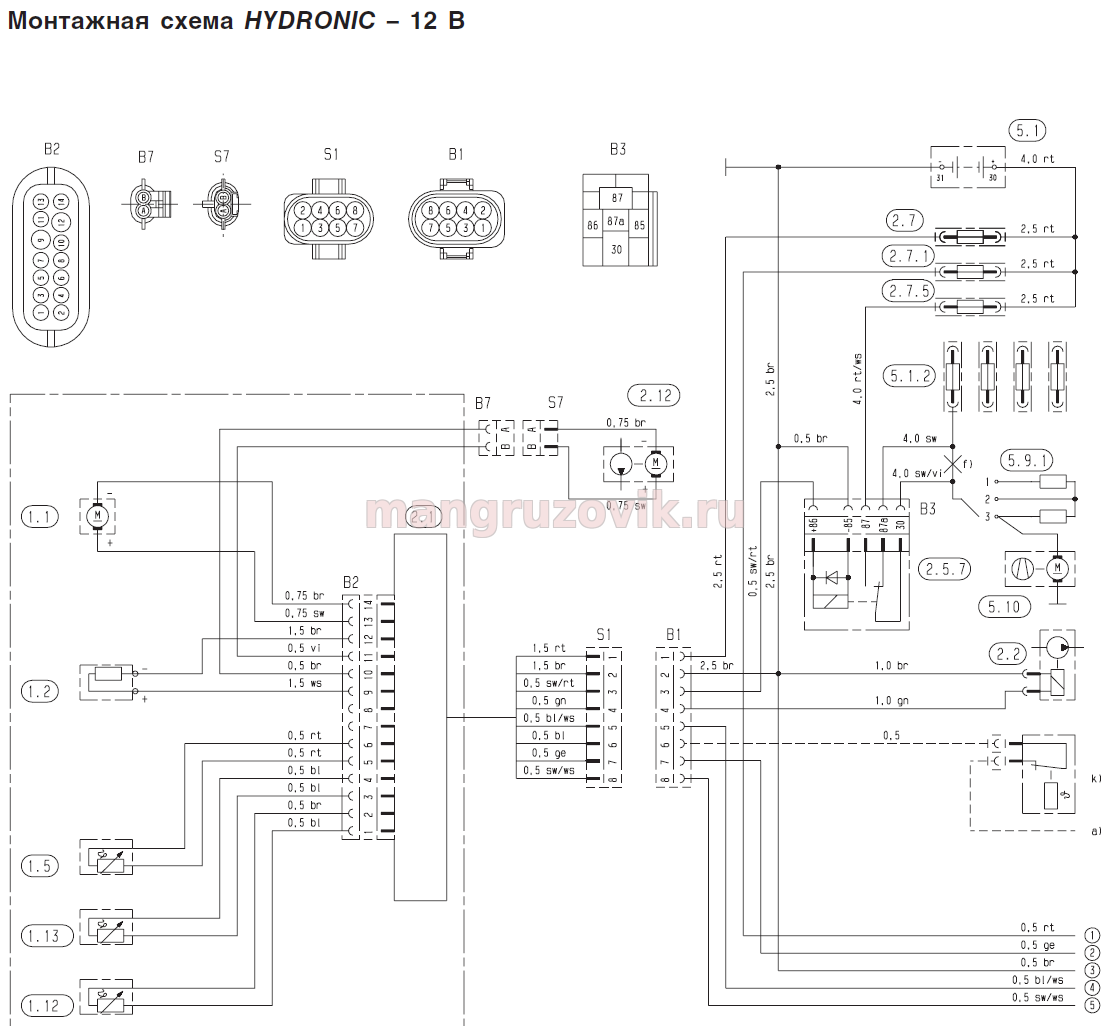

Спецификация монтажной схемы HYDRONIC – 12 В
1.1 Двигатель сгорания
1.2 Штифтовой электрод накаливания
1.5 Датчик перегрева
1.12 Датчик горения
1.13 Температурный датчик
2.1 Блок управления
2.2 Дозирующий топливный насос
2.5.7 Реле, вентилятор системы охлаждения автомобиля
2.7 Главный предохранитель 20 A
2.7.1 Предохранитель срабатывания 5 A
2.7.5 Предохранитель вентилятора системы охлаждения автомобиля, 25 A
2.12 Водяной насос
5.1 Аккумулятор
5.1.2 Планка с предохранителями в автомобиле
5.9.1 Выключатель, вентилятор автомобиля
5.10 Вентилятор автомобиля
a) Для опции подогрева подключить к D+
f) Разъединить кабель
g) Только для бензинового отопителя
h) Только для дизельного отопителя
k) Выключатель (подогрев, напр., наружная температура < 5°C или переключатель Лето / Зима)
5 Электрооборудование

Штекеры и корпуса розеточных частей соединителей показаны со стороны входа проводки.

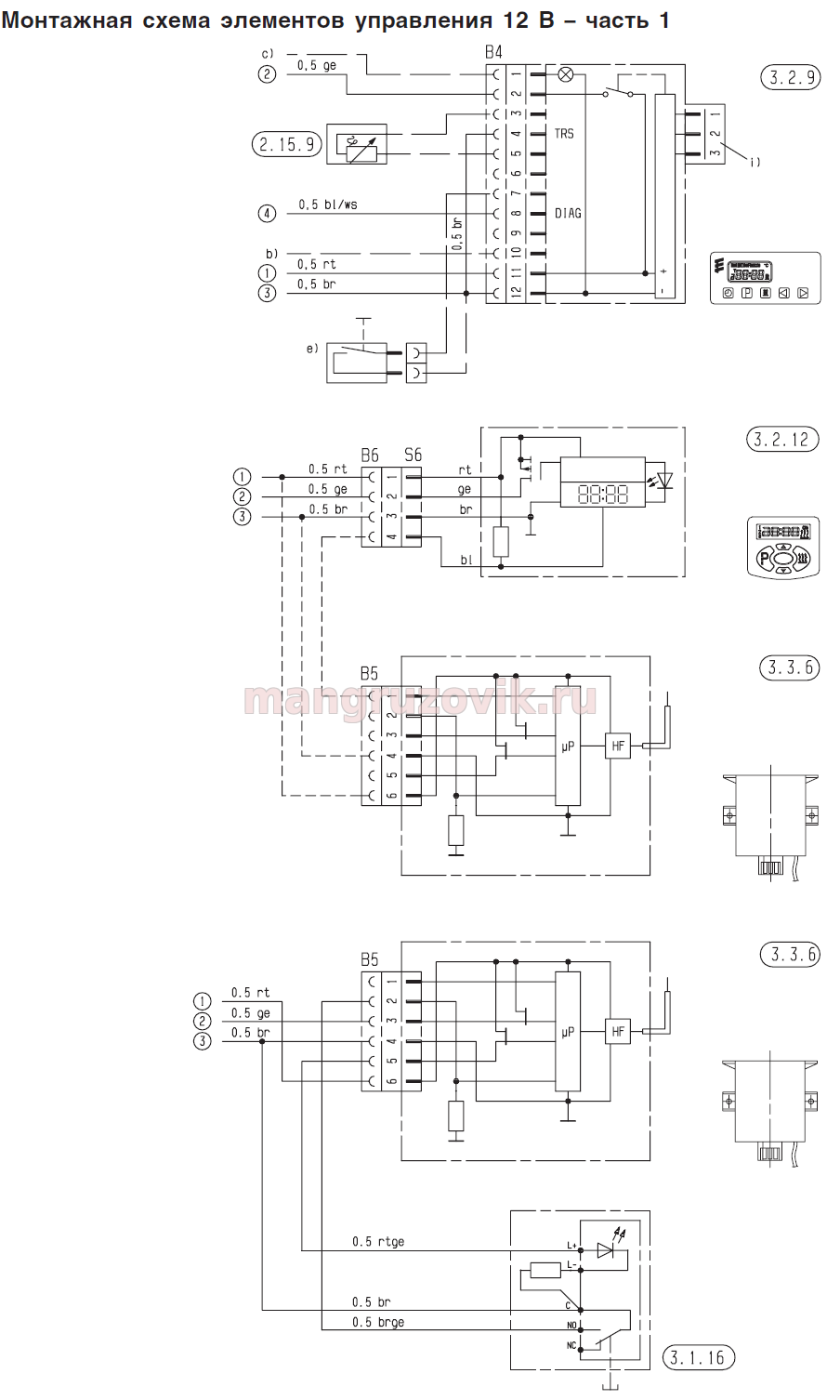

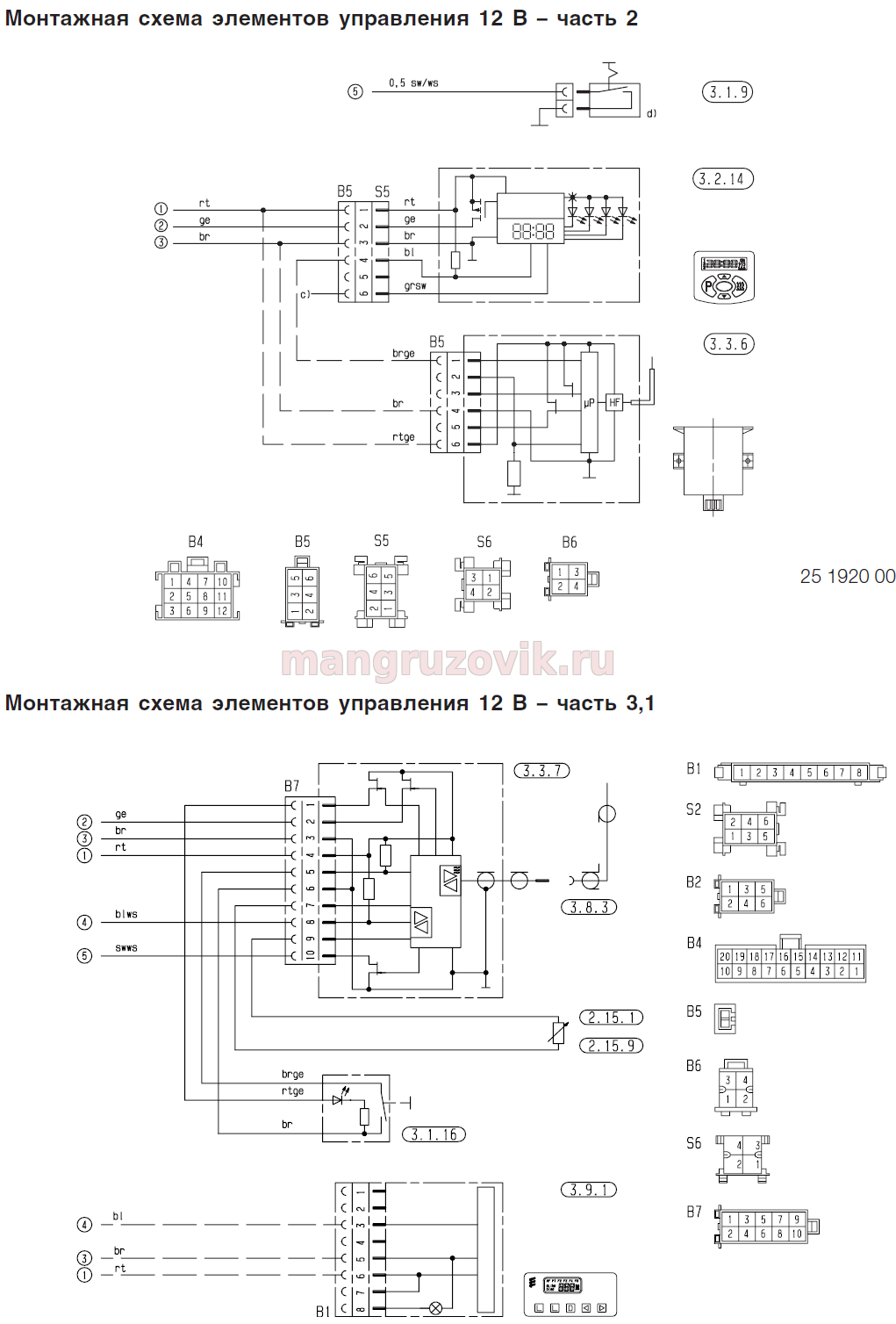

Спецификация монтажной схемы элементов управления – 12 В, Часть 1 и часть 2
2.15.9 Датчик наружной температуры
3.1.9 Переключатель „Обогрев / Вентиляция"
3.1.16 Кнопочный выключатель, радиоуправление
3.2.9 Реле времени, реле модуля
3.2.12 Часовое реле, мини 12 / 24 В
3.2.14 Подсветка часового реле, мини – только 12 В
3.3.6 Радиоуправление (приемник) TP41i
b) Подключить к клемме +15, если режим обогрева должен быть > 2 ч (при включенном зажигании).
c) Освещение, клемма 58
d) Автономная вентиляция при помощи автомобильного вентилятора (опция)
e) Внешняя кнопка ВКЛ / ВЫКЛ (опция)
i) Подключение радиопринимающего модуля TP4i

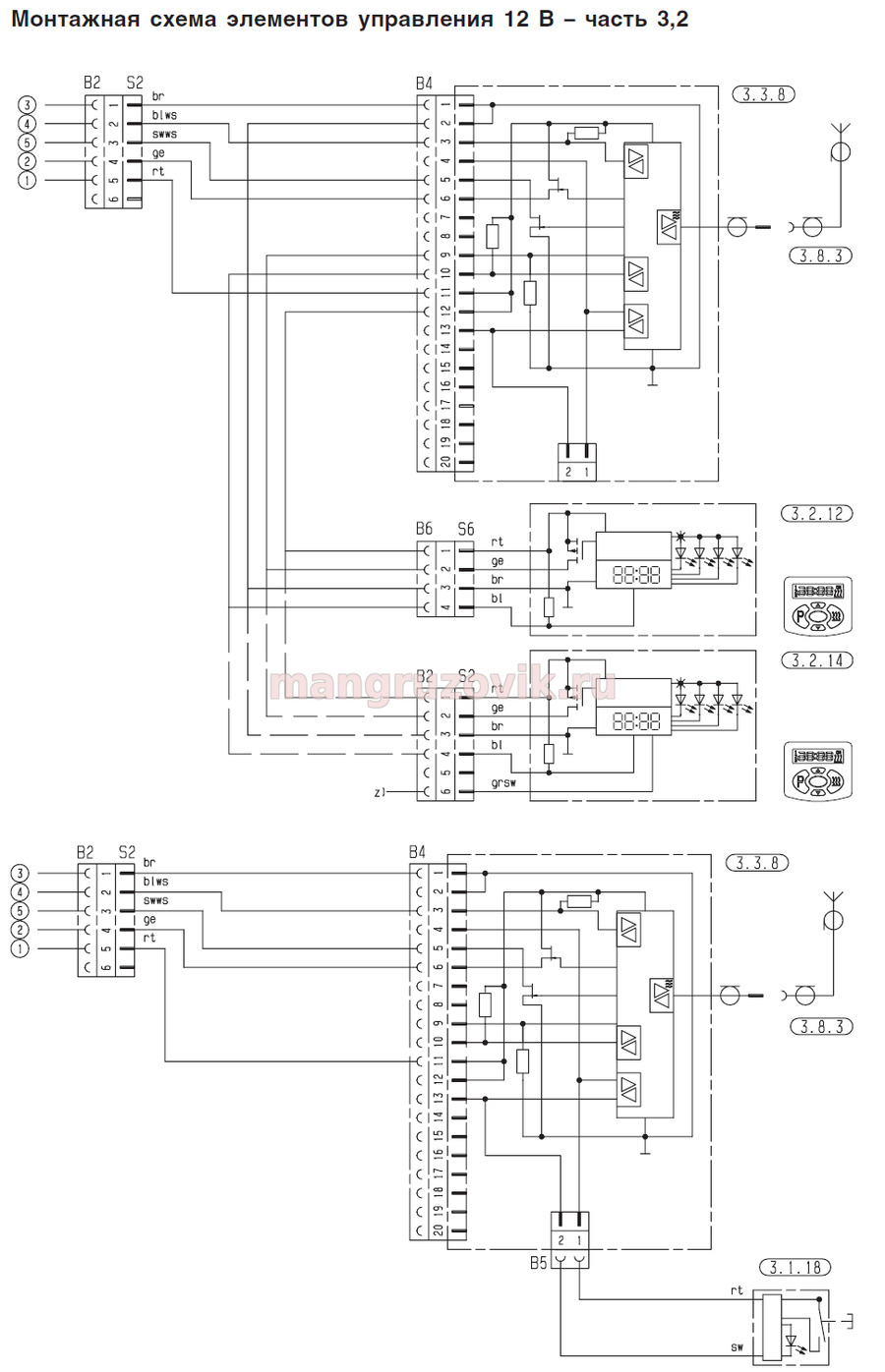

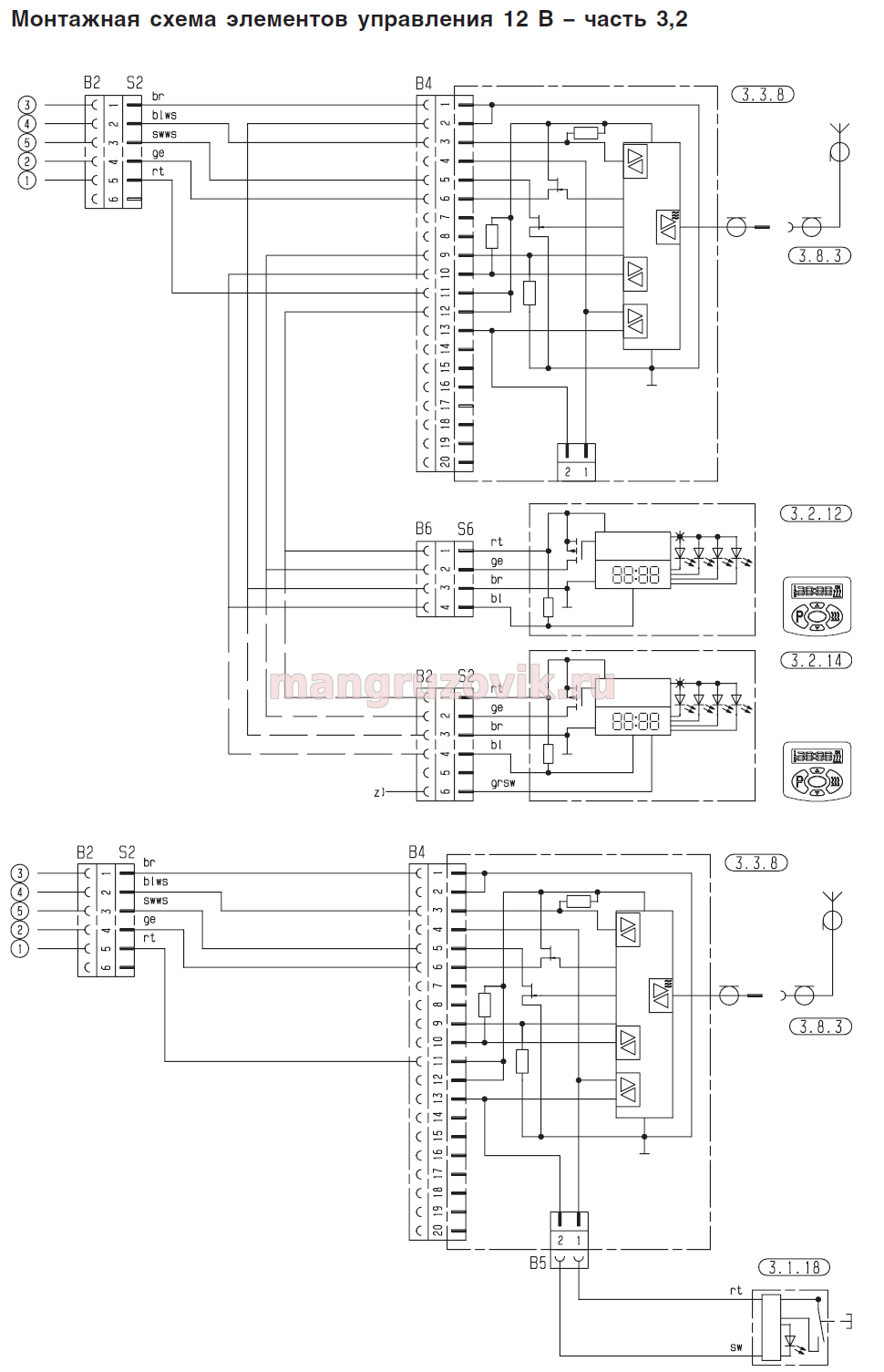

Спецификация монтажной схемы элементов управления – 12 В, Часть 3.1 и 3.2
2.15.1 Датчик температуры внутри салона
2.15.9 Датчик наружной температуры
3.1.16 Кнопочный выключатель, радиоуправление
3.1.18 Кнопочный выключатель, CALLTRONIC
3.2.12 Часовое реле, мини 12 / 24 В
3.2.14 Подсветка часового реле, мини – только 12 В
3.3.7 Радиоуправление TP5
3.3.8 Радиоуправление, CALLTRONIC
3.8.3 Антенна
3.9.1 Диагностический прибор, диагностика компании Eberspacher
z) Клемма 58 (освещение)

Цвета проводов
rt = красный
bl = синий
ws = белый
sw = черный
gn = зеленый
gr = серый
ge = желтый
vi = фиолетовый
br = коричневый
li = лиловый
