Detroit Diesel DDEC VI Series 60 MCM EGR электрическая схема управления двигателем.
Detroit Diesel DDEC VI Series 60 MCM EGR электрическая схема управления двигателем.

Дизельные двигатели 60 серии.

Схема 1
Электрическая схема управления двигателем.


Схема 2
Распиновка разъемов, датчиков и исполнительных механизмов.

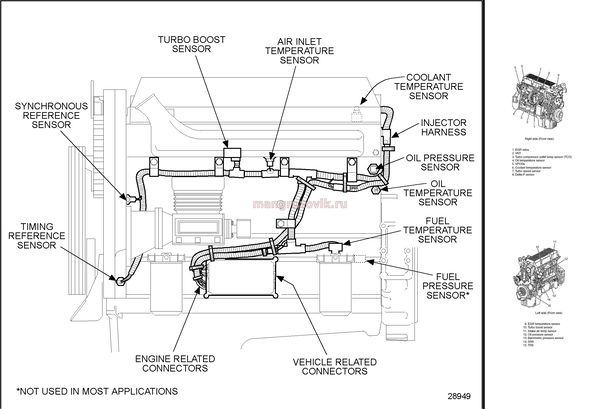

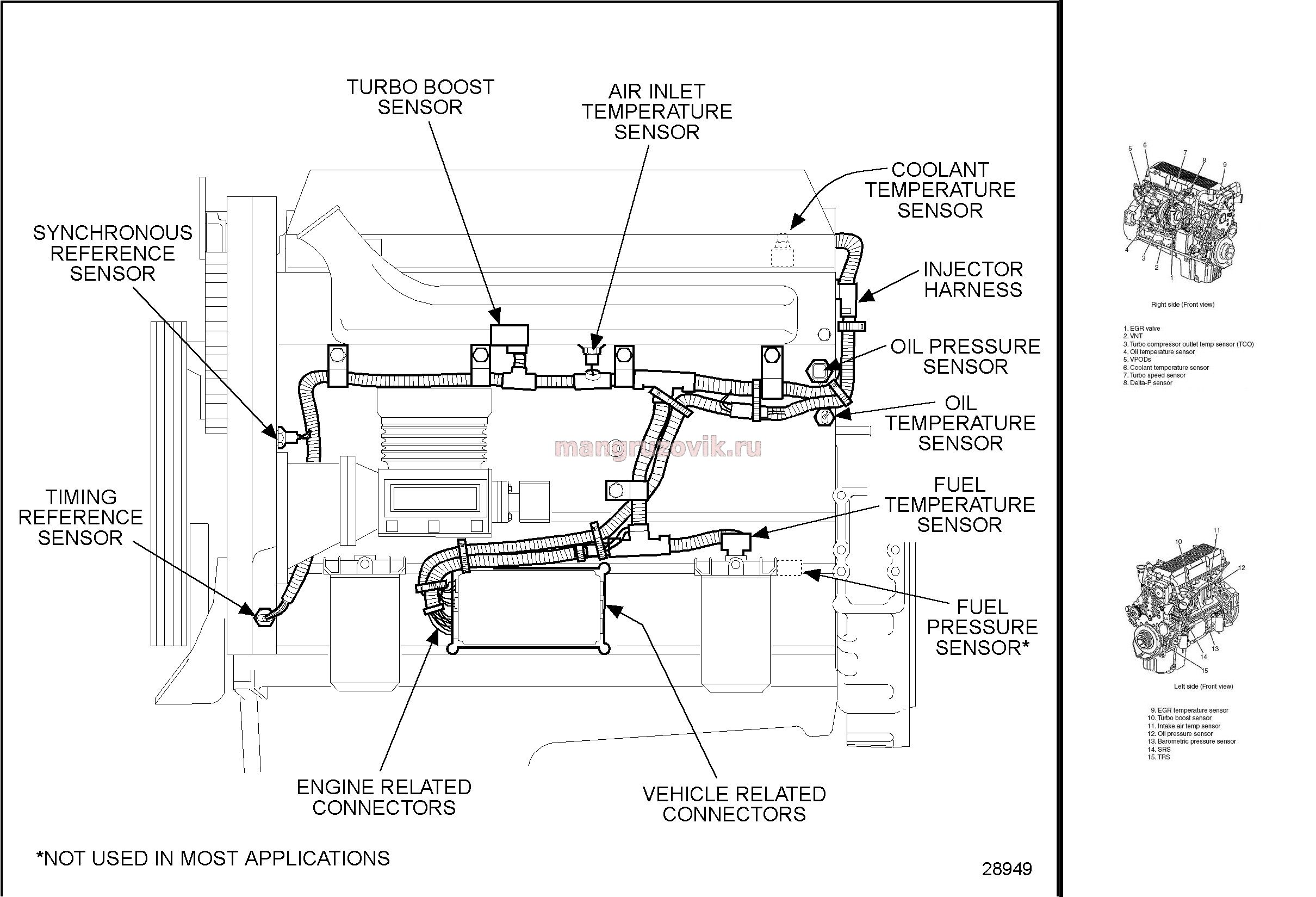

Detroit Diesel 60 Engine sensors
Раположение датчиков
