Detroit Diesel DDEC IV Series 60 MY2003 EGR электрическая схема управления двигателем.
Detroit Diesel DDEC IV Series 60 MY2003 EGR электрическая схема управления двигателем.

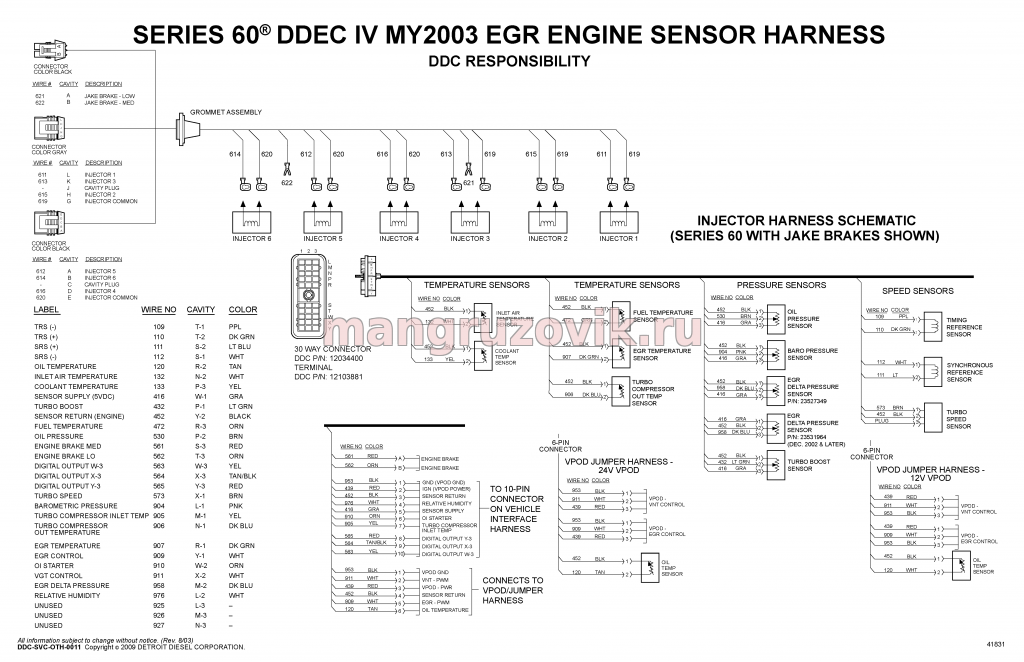

Схема DDEC IV Series 60 MY2003 EGR
Engine Sensor Harness, Vehicle Interface Harness

Дизельные двигатели 60 серии.

Схема 1

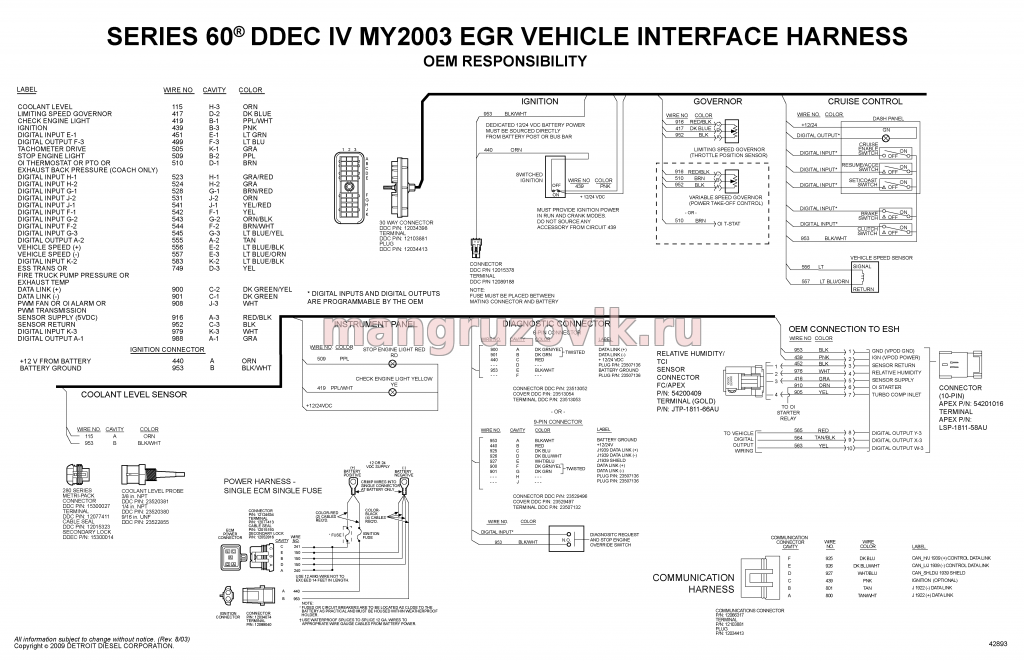

Электрическая схема управления двигателем.


Схема 2

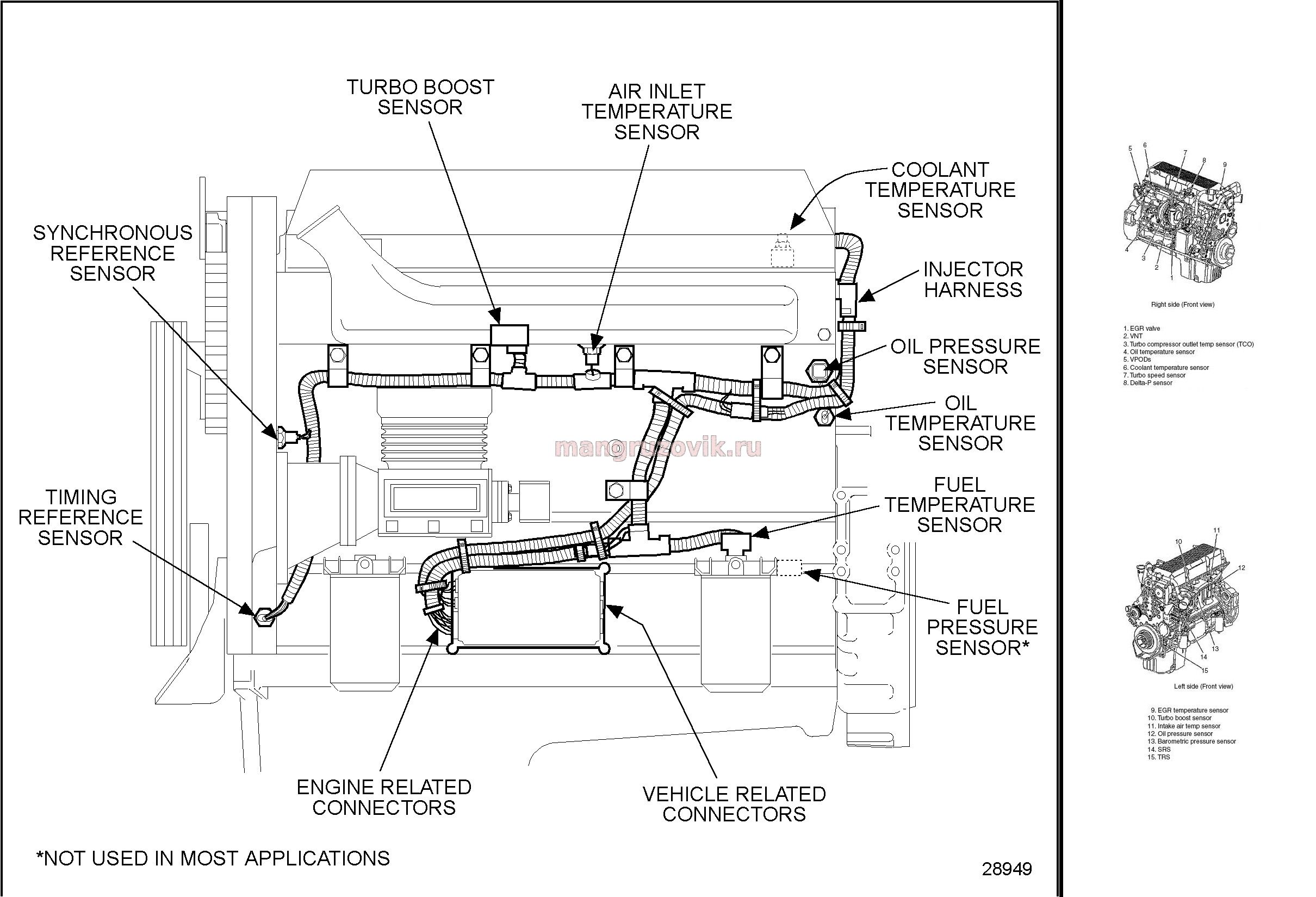

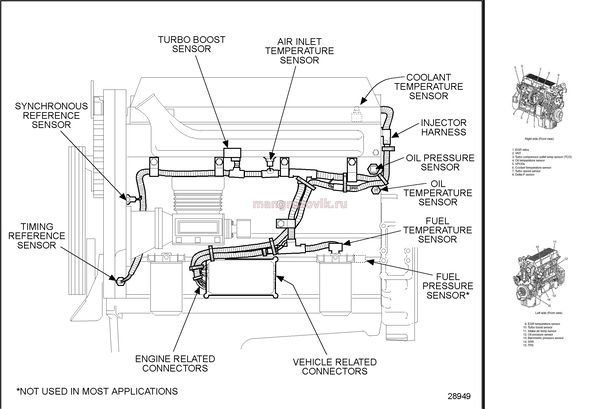

Detroit Diesel 60 Engine sensors
Раположение датчиков
