Detroit Diesel DDEC III-IV Series 60 электрическая схема управления двигателем.
Detroit Diesel DDEC III-IV Series 60 электрическая схема управления двигателем.

Дизельные двигатели 60 серии.

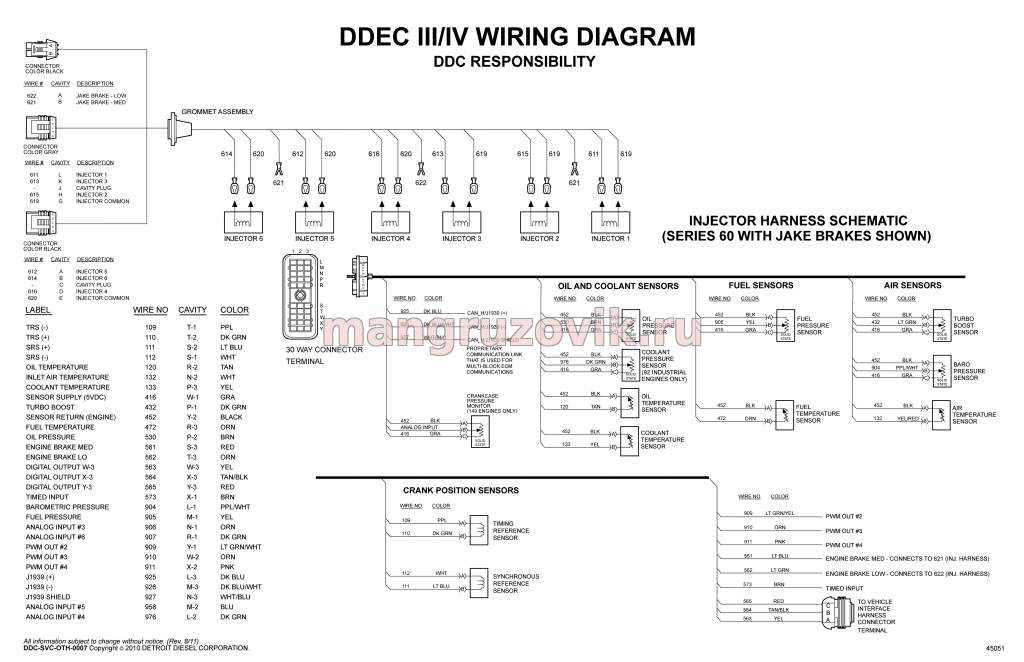

Схема 1
Электрическая схема управления двигателем.

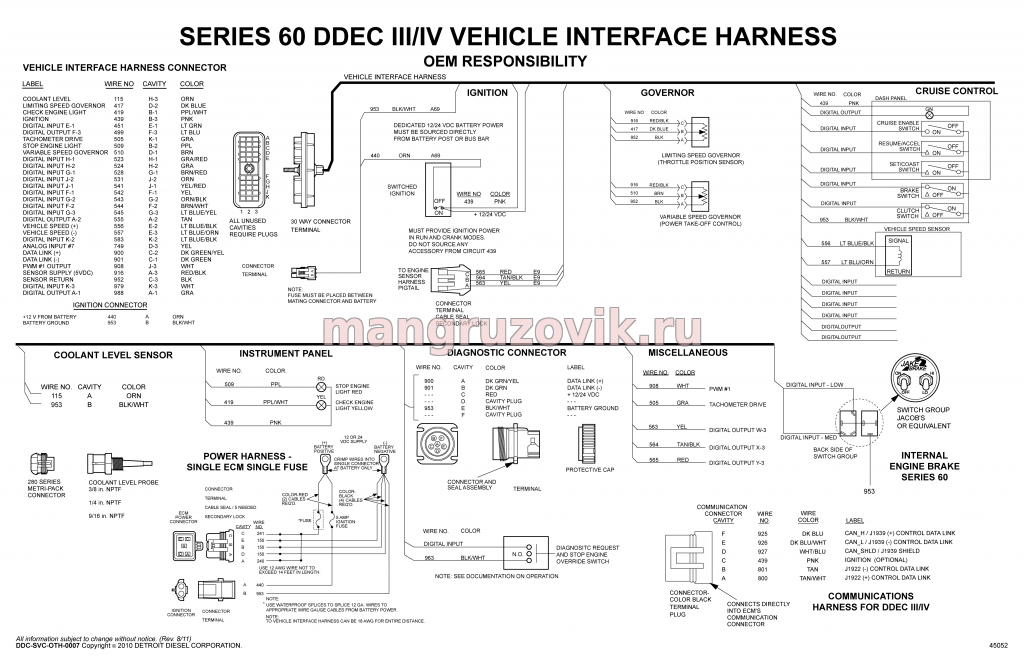

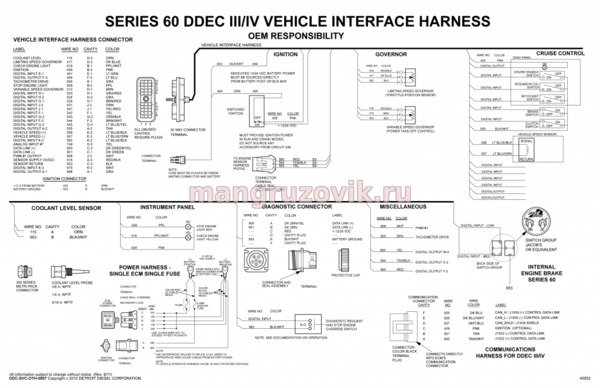

Схема 2
Распиновка разъемов, датчиков и исполнительных механизмов.

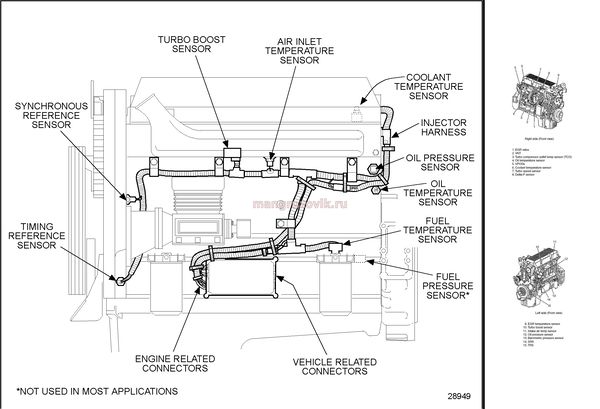

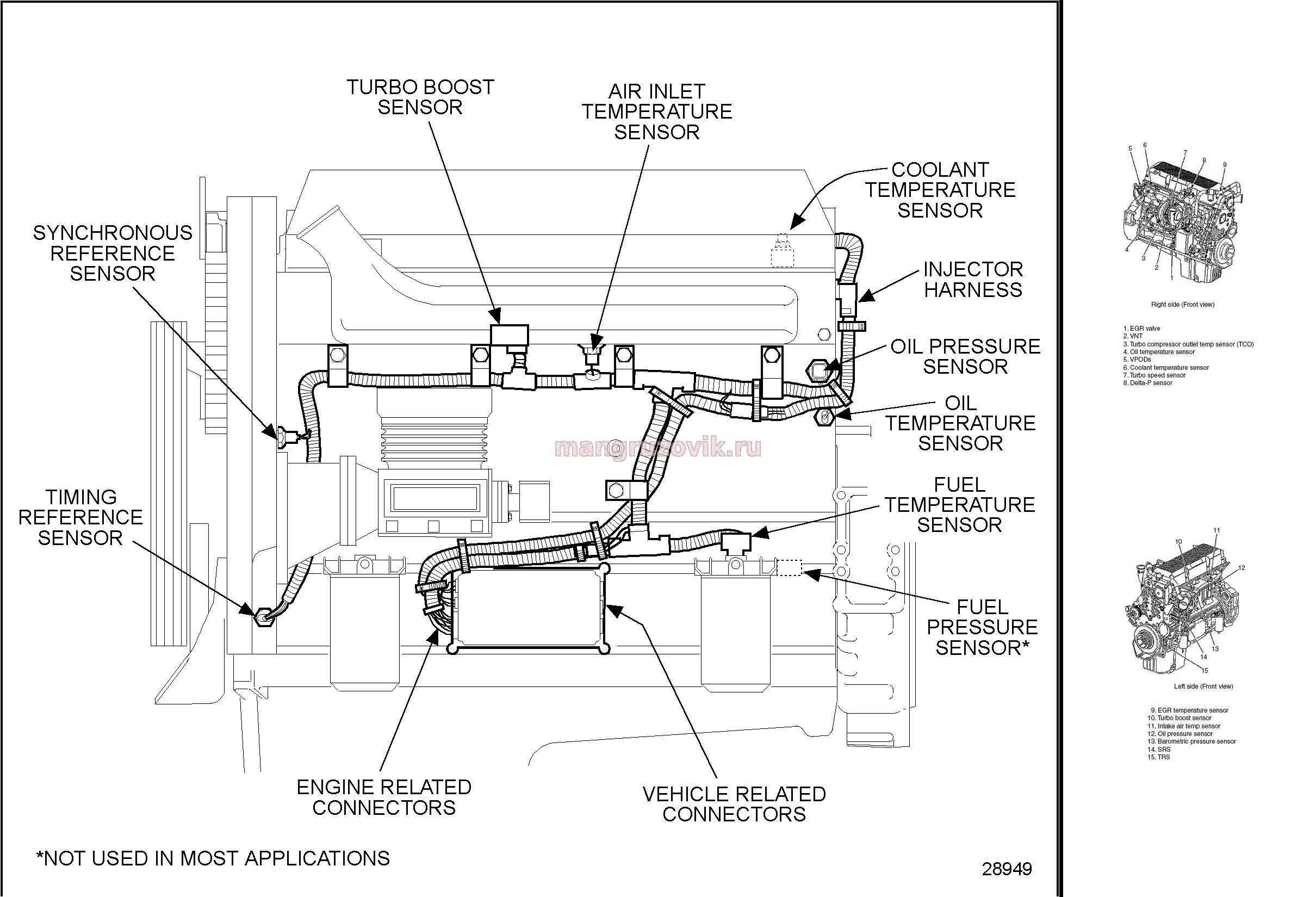

Detroit Diesel 60 Engine sensors
Раположение датчиков


Рисунок 1

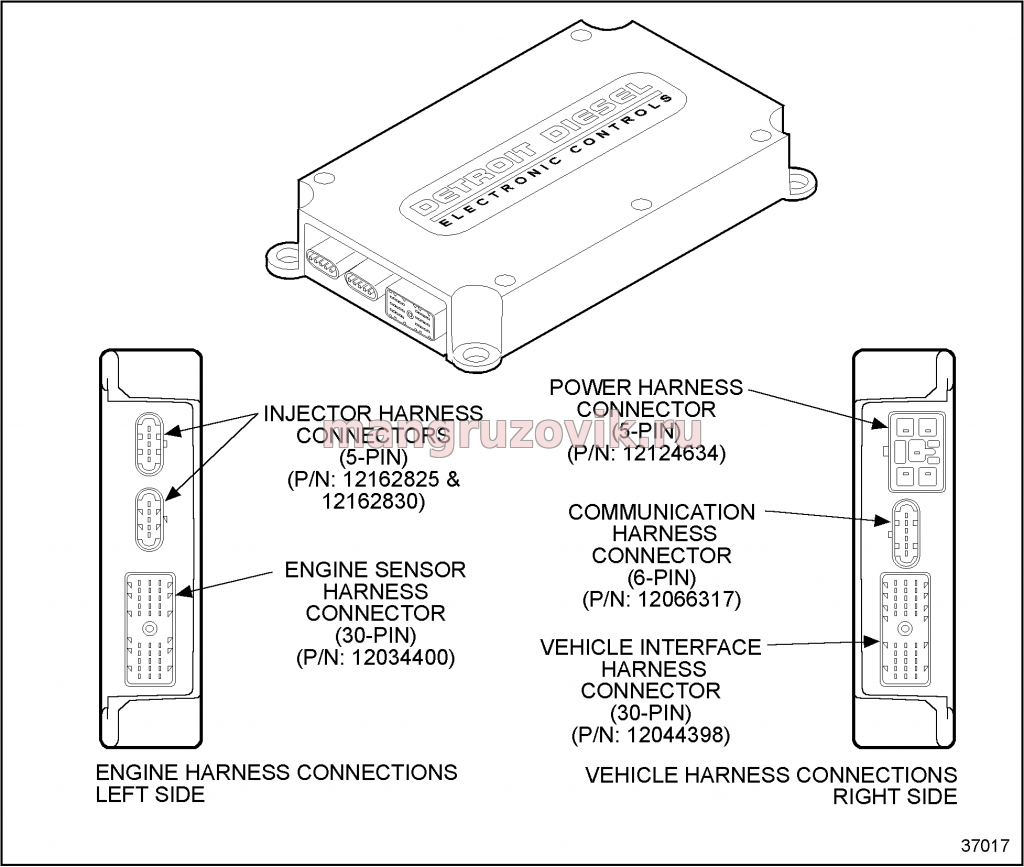

Назначение разъемов в блоке управления двигателем
