Detroit Diesel 60, DDECII электрическая схема управления двигателем.
Detroit Diesel 60, DDECII электрическая схема управления двигателем.
Дизельные двигатели 60 серии.


Электросхема DDECII включает в себя всю обвязку двигателя, силовых цепей питания, распиновку блока управления двигателем ECM, датчики, селеноиды и прочее.

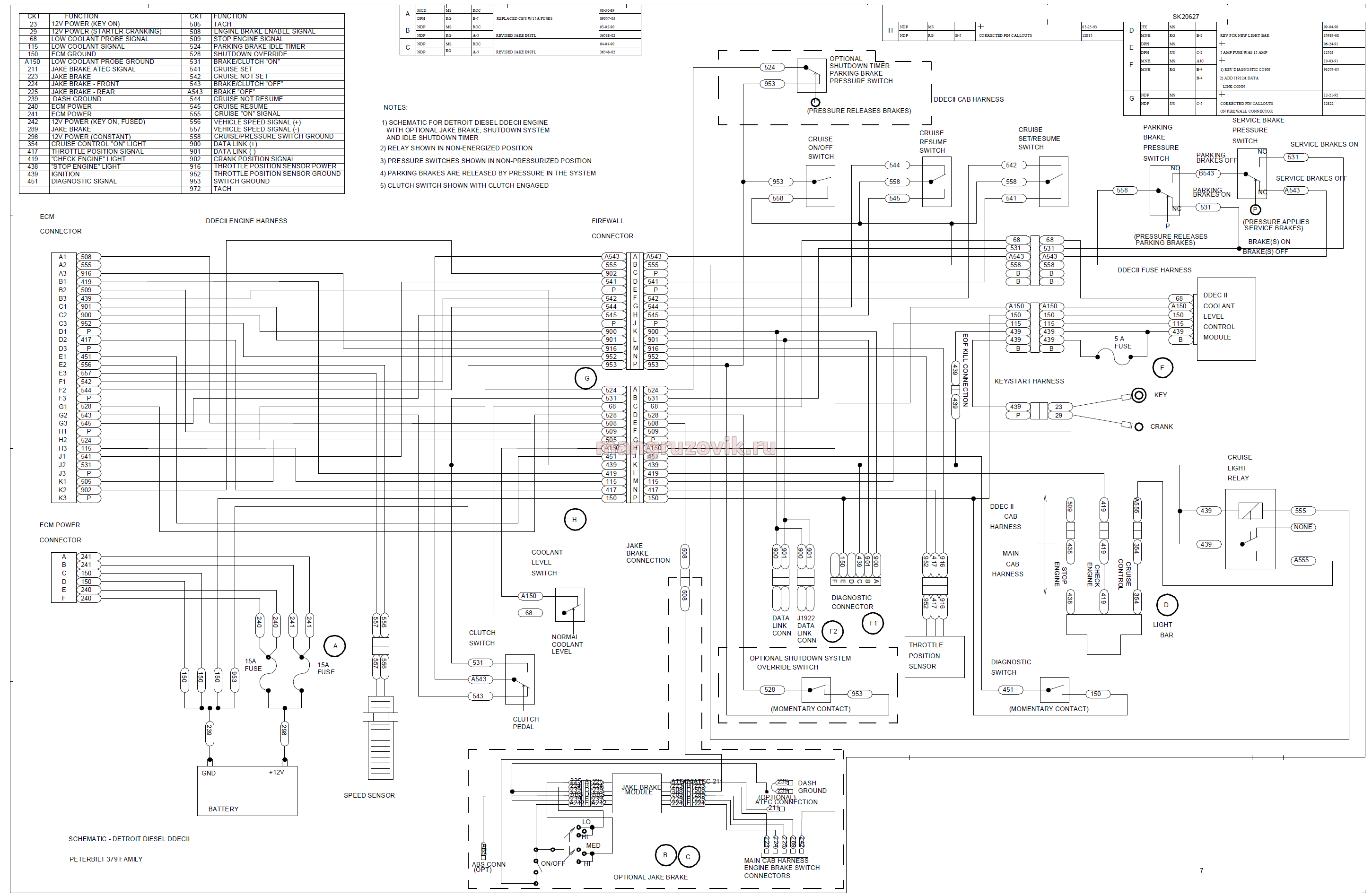

Электрическая схема


1) SCHEMATIC FOR DETROIT DIESEL DDECII ENGINE WITH OPTIONAL JAKE BRAKE, SHUTDOWN SYSTEM AND IDLE SHUTDOWN TIMER
2) RELAY SHOWN IN NON-ENERGIZED POSITION
3) PRESSURE SWITCHES SHOWN IN NON-PRESSURIZED POSITION
5) CLUTCH SWITCH SHOWN WITH CLUTCH ENGAGED
4) PARKING BRAKES ARE RELEASED BY PRESSURE IN THE SYSTEM
