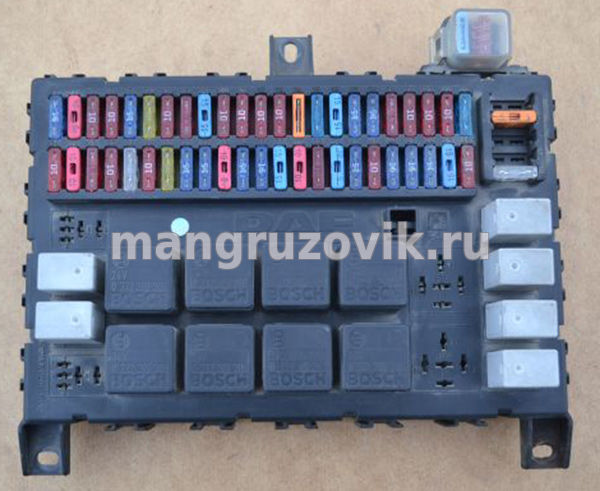

DAF CF65/75/85 Series Описание предохранителей и реле
DAF CF65/75/85 Series Описание предохранителей и реле


E026 Предохранитель, прикуриватель / дверные выключатели / электронный блок, 24/12
E029 Предохранитель, интардер / тормоз двигателя
E035 Предохранители, инструменты и контрольные лампы / выключатель стояночного тормоза / источник питания после контакта
E037 Предохранитель, переключатель зажигания
E045 Предохранитель, внутреннее освещение
E051 Предохранитель, ECAS / EMAS
E062 механический подъемник ECAS / EMAS
E143 Предохранитель, UPEC / тахограф / сигнализация / иммобилайзер / ABS-D / ABS / ASR-E
E144 автоматическая коробка передач AGC-A
E145 автоматическая коробка передач AGC-A
E153 Предохранитель, главный выключатель для таймера / остановки двигателя / источника питания главного выключателя
E221 Предохранитель для надстройки 106
E274 Главный предохранитель, аккумуляторная перегородка
E275 Предохранитель, перегородка аккумуляторной батареи
E276 Предохранитель, преобразователь Основной предохранитель E286
E514 Кабина шагового освещения / внутреннее освещение дверной выключатель, сторона водителя
E564 Переключатель рабочего тормоза
E570 Бесконтактный переключатель, сцепление-ВОМ
E589 ECAS, ведомая ось, FAK
E591 Выключатель сцепления
E598 Выключатель стояночного тормоза


реле

G015 Контактное реле
G016 Реле аккумуляторной батареи
G180 Реле времени, автоматическая коробка передач
Реле захвата G181, автоматический редуктор
G185 Реле выключателя пусковой цепи
G259 Реле захвата приемопередатчика ВОМ
G291 Реле, автоматическая коробка передач
G292 Реле, автоматическая коробка передач
G293 Реле, автоматическая коробка передач
G294, автоматическая коробка передач
G295, автоматическая коробка передач
G338 Реле перегорания аккумуляторной батареи
Реле G339, сигнальная лампа перегородки аккумуляторной батареи
G360 Реле остановки двигателя
G371 реле PTO, автоматическая коробка передач
G375 Реле стоп-сигнала для автоматической коробки передач с замедлителем
Реле G421, ECAS, ведущая задняя ось, опускание
Реле G422, ECAS, ведущая задняя ось, подъем
Реле G423, ECAS, опускание задней оси перед опусканием задней оси
G424 Реле времени, ECAS, ведущая задняя ось, опускание
G426 Контактное реле 127
Двигатель G429 работает? Реле передачи сигнала
G431 Реле тормозов двигателя, функция ретардера
Реле G432 Intarder + DEB
Реле G433 DEB, выключено
G434 Intarder + релейный выход
G466 Реле для подъема хвоста, открыто
Реле G467, ECAS, опускание при активном ВОМ
G468 Реле для прерывания пусковой цепи при использовании хвостового лифта
G487 Реле времени плавного пуска
G488 Сигнальное реле Airglide
G493 Диод, стояночный тормоз
G727 Подключение для PTO 254
G758 Воздухозаборная пневматическая подвеска

I000 Диод, работающий двигатель? Реле перегрузки
I001 Диод, двигатель выключен Реле перехвата
I002 Диод, стоп-сигналы 257
I003 Диод, система круиз-контроля / управления скоростью двигателя / ретардера
I004 Диод, система круиз-контроля / управления скоростью двигателя / ретардера
I005 Диод, ретранслятор 330 /


Описание предохранителей и реле на языке оригинала.

E026 Fuse, cigar lighter/door switches/electronic unit, 24/12
E029 Fuse, intarder/engine brake
E035 Fuse, instruments and warning lamps/parking brake switch/power supply after contact
E037 Fuse, ignition switch
E045 Fuse, interior lighting
E051 Fuse, ECAS/EMAS
E062 Fuse, ECAS/EMAS mechanical lifting gear
E143 Fuse, UPEC/tachograph/alarm system/immobiliser/ABS-D/ABS/ASR-E
E144 Fuse, AGC-A automatic gearbox
E145 Fuse, AGC-A automatic gearbox
E153 Fuse, main switch for timer/engine stop/main switch power supply
E221 Fuse for superstructure 106
E274 Main fuse, battery partition
E275 Fuse, battery partition
E276 Fuse, converter
E286 Main fuse
E514 Cab stepwell lighting/interior lighting door switch,driver’s side
E564 Engine brake switch
E570 Proximity switch, clutch-PTO
E589 Switch, ECAS, driven axle, FAK
E591 Clutch switch
E598 Parking brake valve switch

реле

G015 Contact relay
G016 Battery partition relay
G180 Time relay, automatic gearbox
G181 Takeover relay, automatic gearbox
G185 Starting circuit interrupter relay
G259 PTO operation takeover relay
G291 Relay, automatic gearbox
G292 Relay, automatic gearbox
G293 Relay, automatic gearbox
G294 Relay, automatic gearbox
G295 Relay, automatic gearbox
G338 Battery partition relay
G339 Relay, battery partition warning lamp
G360 Engine stop relay
G371 PTO relay, automatic gearbox
G375 Stop light relay for automatic gearbox with retarder
G421 Relay, ECAS, leading rear axle, lowering
G422 Relay, ECAS, leading rear axle, lifting
G423 Relay, ECAS, leading rear axle lowering before trailing axle is lowered
G424 Time relay, ECAS, leading rear axle, lowering
G426 Contact relay 127
G429 “Engine running” signal takeover relay
G431 Engine brake relay, retarder function
G432 Intarder + DEB relay
G433 DEB relay, switched off
G434 Intarder + DEB relay
G466 Tail lift relay, open
G467 Relay, ECAS, lowering if PTO active
G468 Relay for interrupting starting circuit during use of tail lift
G487 Airglide time relay 176
G488 Airglide signal relay
G493 Diode, parking brake
G727 Connection for PTO 254
G758 Air suspension bleed through-connection

I000 Diode, “engine running” takeover relay
I001 Diode, “engine off” takeover relay 123
I002 Diode, stop lights 257
I003 Diode, cruise control/engine speed control/retarder stalk switch
I004 Diode, cruise control/engine speed control/retarder stalk switch
I005 Diode, intarder/DEB relay 330
