Caterpillar C10, C12, 3406e, C15, C16. электрические схемы.
Caterpillar C10, C12, 3406e, C15, C16. электрические схемы.
Электрические схемы двигателей C10, C12, 3406e, C15, C16. производства фирмы Катарпиллер.

C-10, C-12, 3406E, C-15, and C-16
Electrical System
CPD1-UP
8YF1-UP
EGH1-UP
1MM1-UP
2KS1-UP
2WS1-UP
3CS1-UP
6NZ1-UP
7CZ1-UP
9NZ1-UP

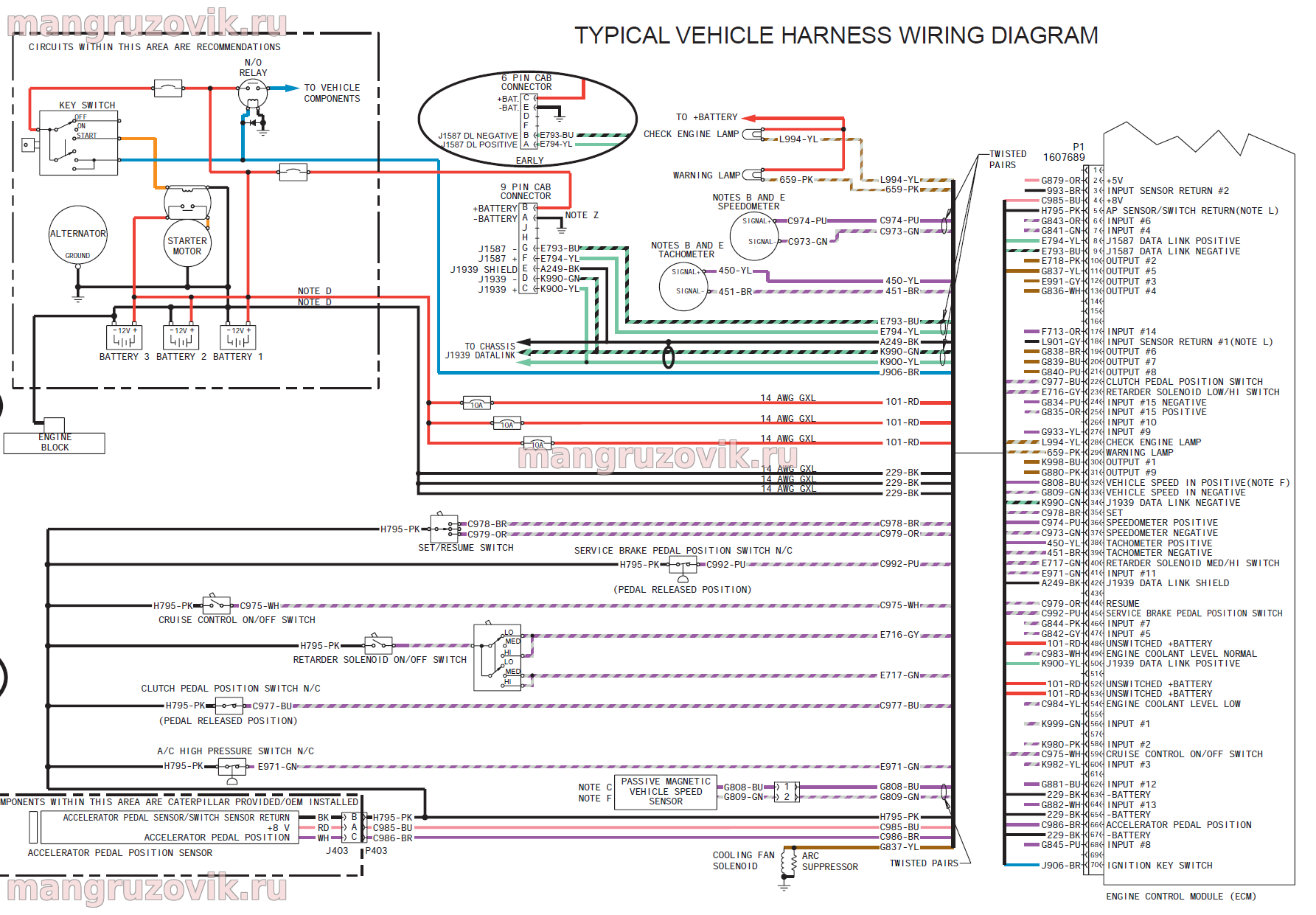

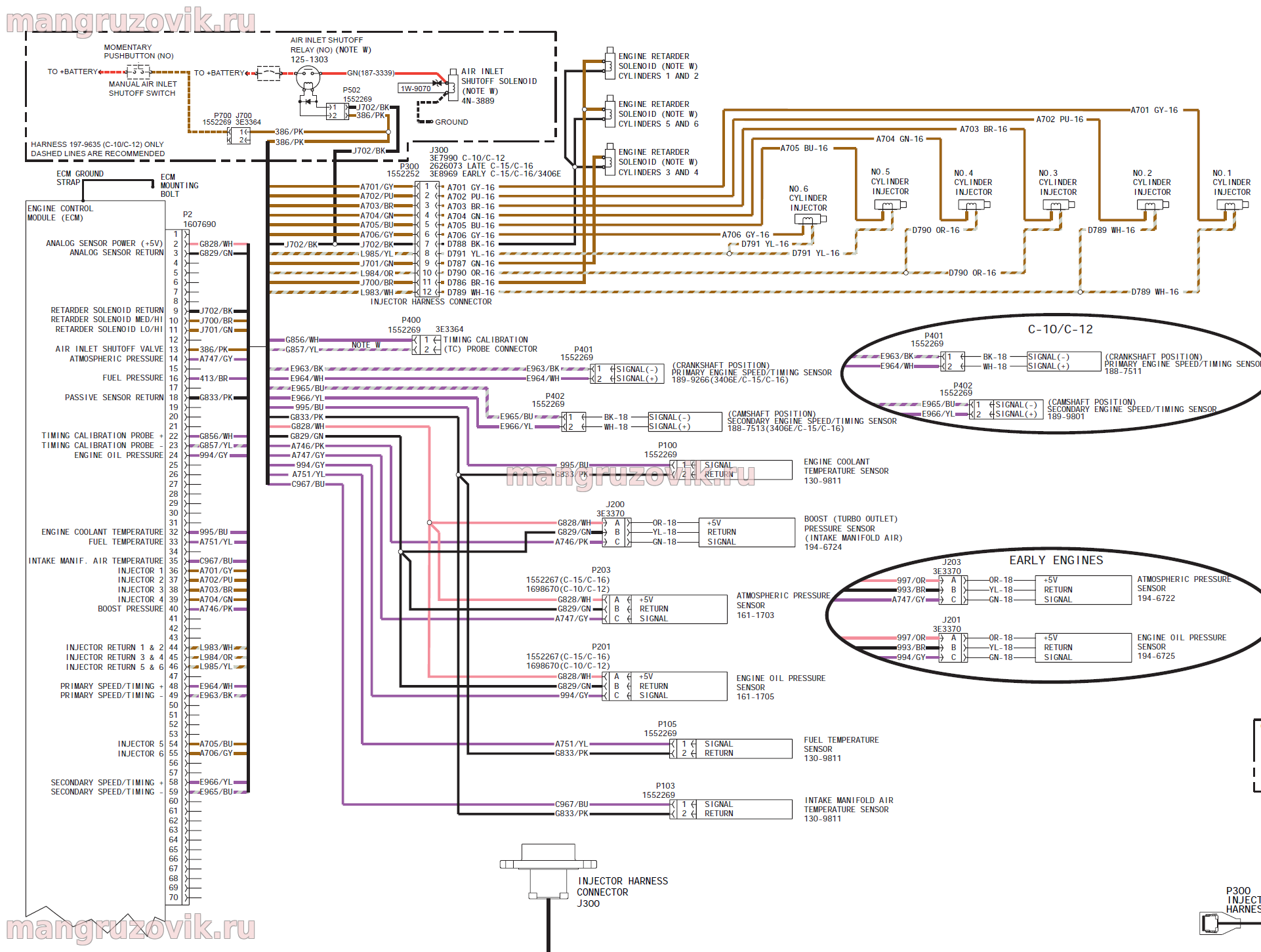

Рисунок 1 электрическая схема управления двигателем ENGINE CONTROL MODULE (ECM) Caterpillar C10, C12, 3406e, C15, C16


Рисунок 2 электрическая схема управления двигателем ENGINE CONTROL MODULE (ECM) Caterpillar C10, C12, 3406e, C15, C16


Рисунок 3

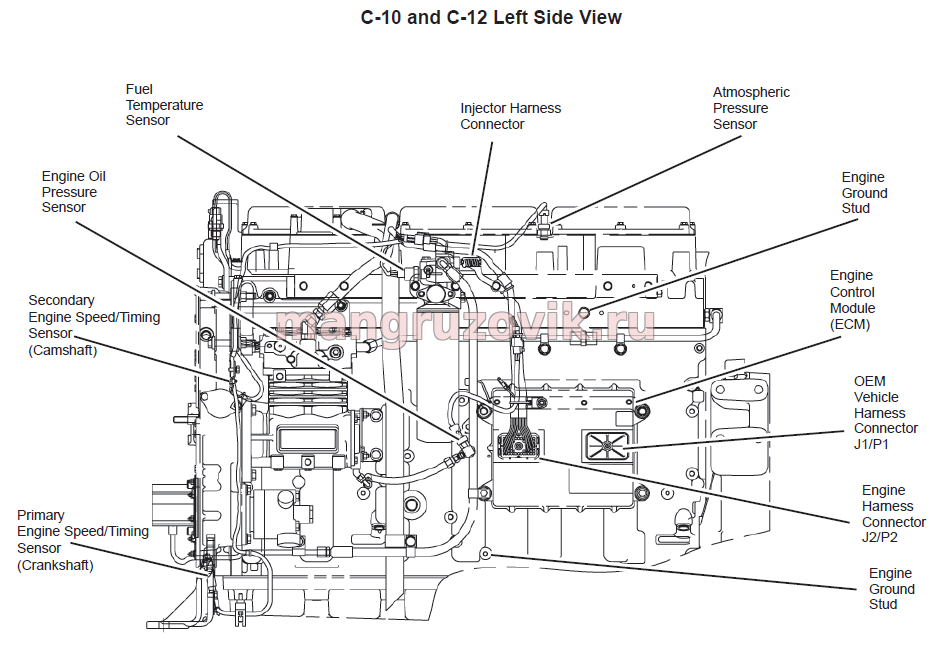

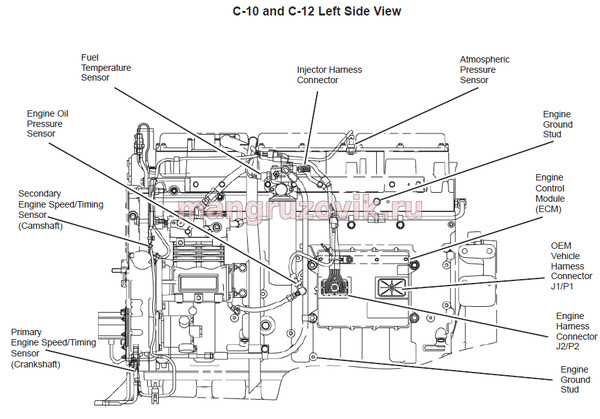

Расположение датчиков на левой стороне двигателя C-10 and C-12 Left Side View

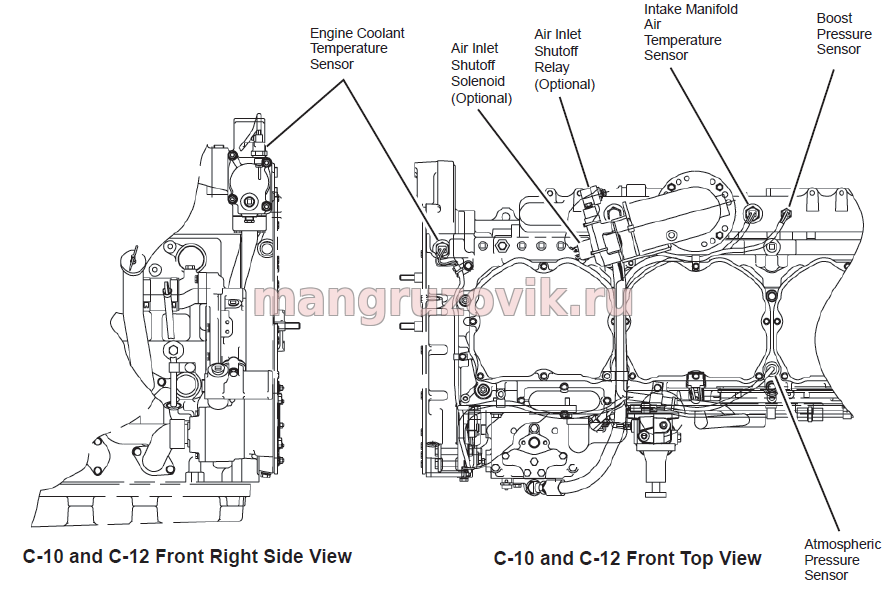

Рисунок 4
Расположение датчиков на передней правой части двигателея C-10 and C-12 Front Right Side View
и верхней части двигателей C-10 and C-12 Front Top View


Рисунок 5

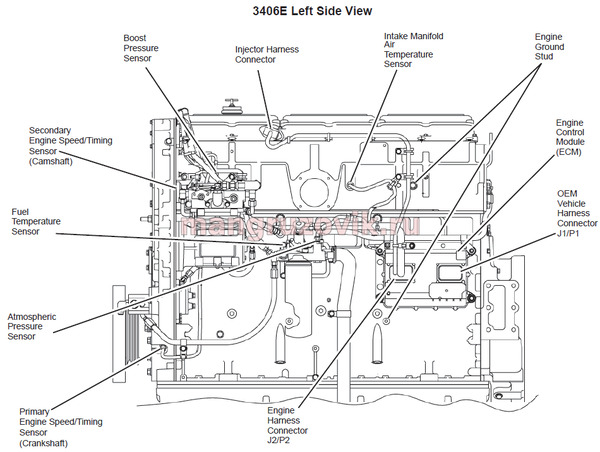

Расположение датчиков на левой стороне двигателя 3406E Left Side View

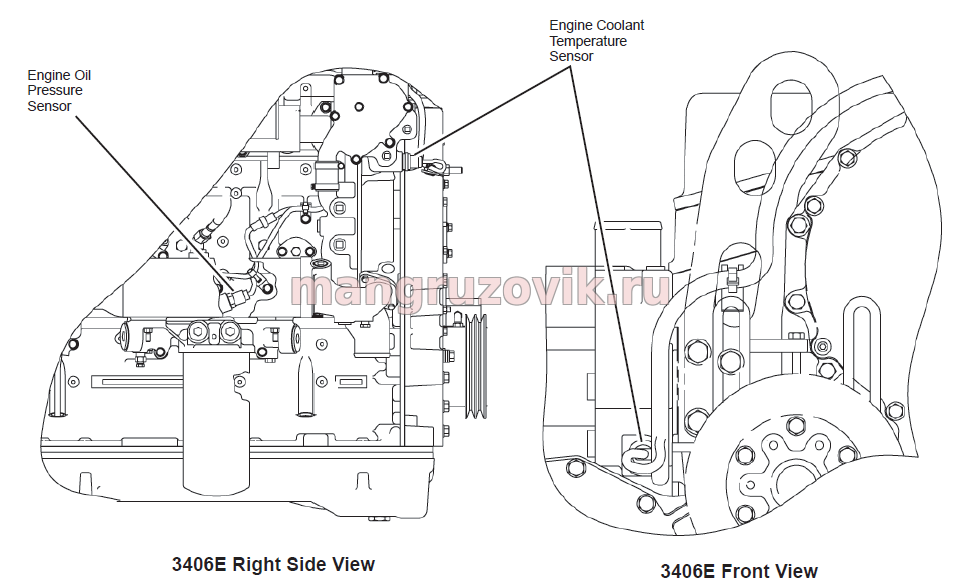

Рисунок 6

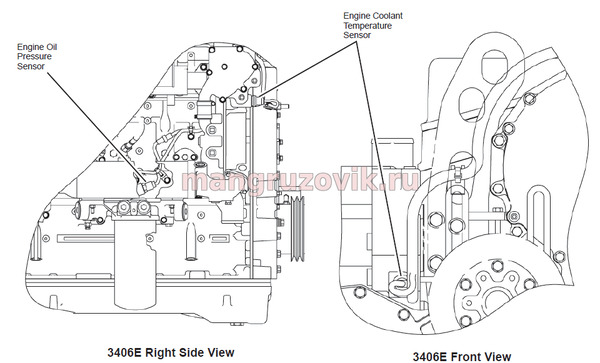

Расположение датчиков на правой части 3406E Right Side View
и передней части 3406E Front View

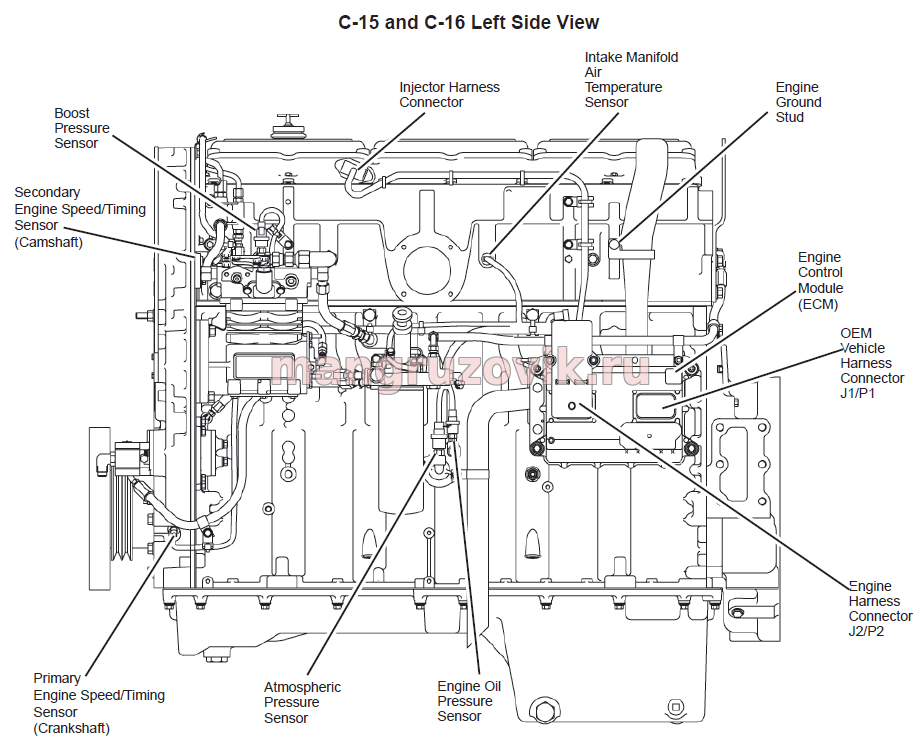

Рисунок 7

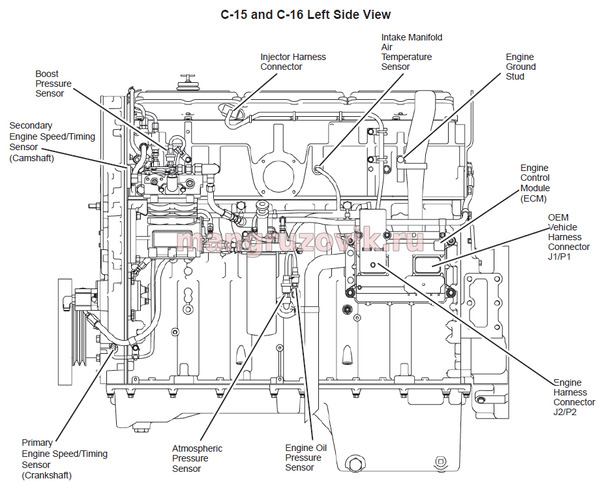

Расположение датчиков на левой стороне двигателя C-15 and C-16 Left Side View

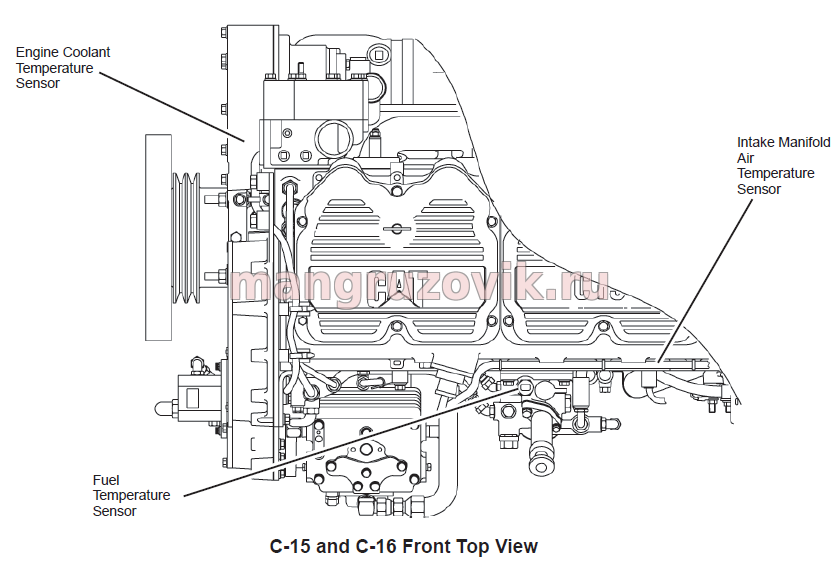

Рисунок 8
Расположение датчиков на передней части C-15 and C-16 Front Top View

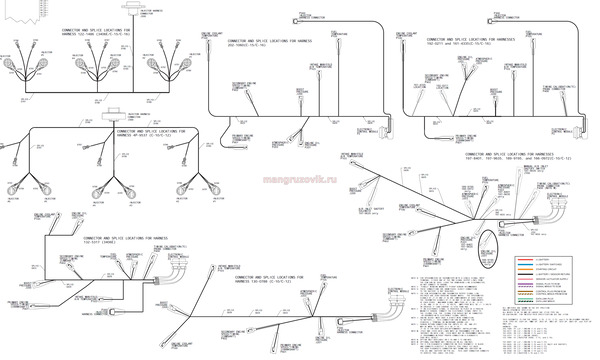

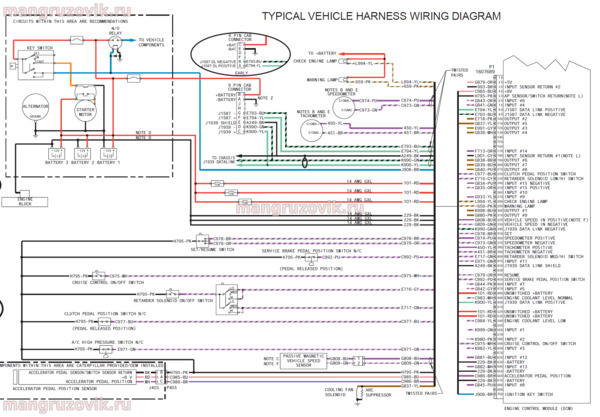

Рисунок 9 разводки жгутов проводов, коннекторов (разъемов) обвязки двигателя и управления Caterpillar C10, C12, 3406e, C15, C16

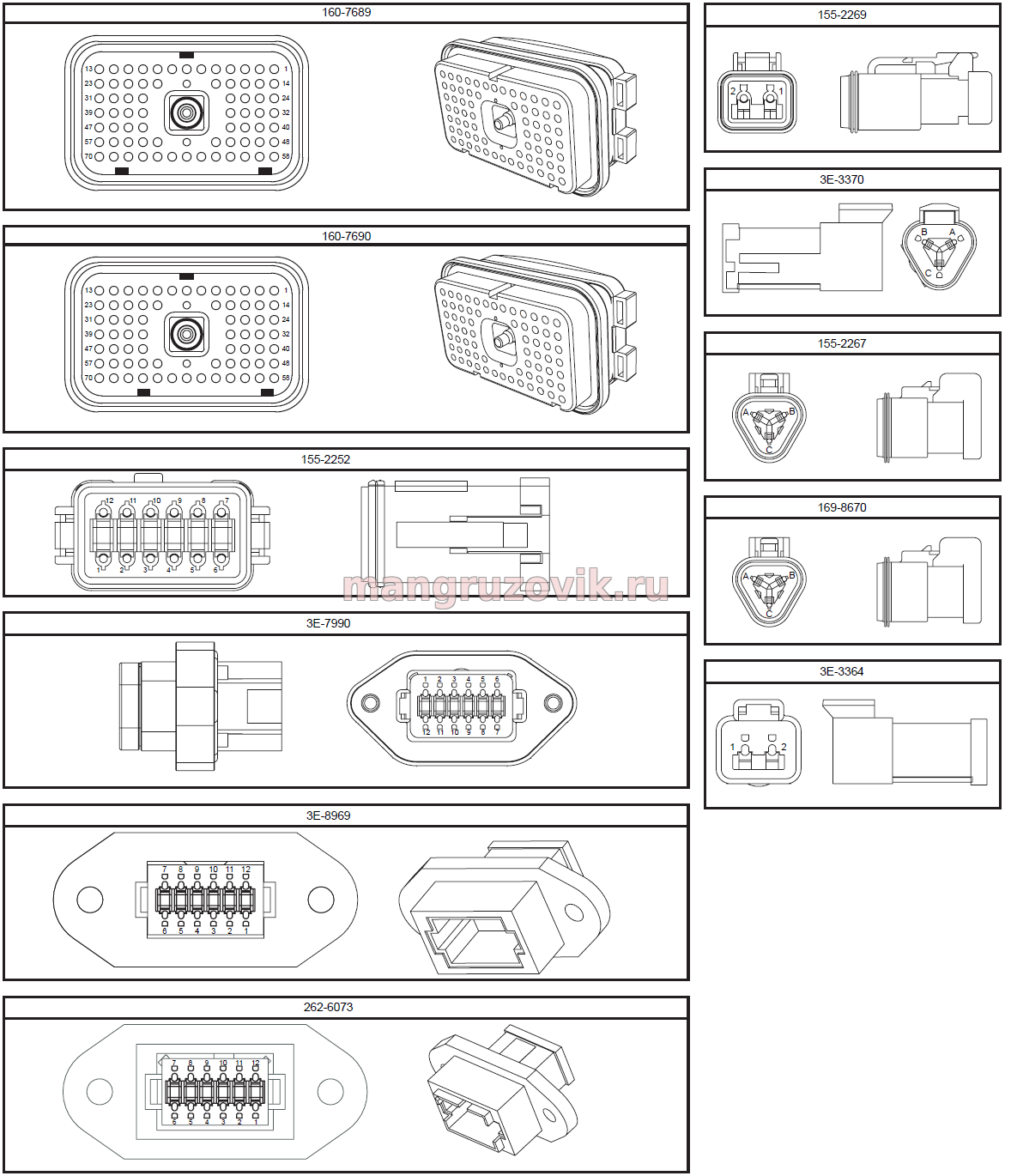

Рисунок 10 коннекторы двигателя и управления Caterpillar C10, C12, 3406e, C15, C16

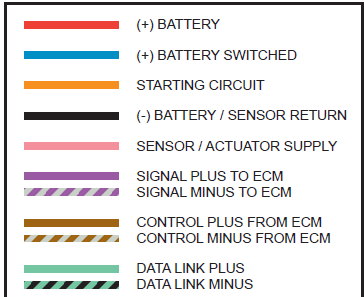

Рисунок 11 цвета проводов используемых в данной схеме

ALL SWITCHES ARE SHOWN IN THE OFF POSITION
UNLESS OTHERWISE SPECIFIED:
ALL WIRES TO BE 18 AWG OR LARGER SAE J1128 TYPE SXL
OR EQUIVALENT. FOR TWISTED PAIR SPECIFICATION SEE SAE J1708

THIS SCHEMATIC IS FOR THE 3406E, C-10, C-12, C-15, and C-16 ON-HIGHWAY ENGINES
(S/N: CPD1-UP, EGH1-UP, 1MM1-UP, 2KS1-UP, 2WS1-UP, 3CS1-UP, 6NZ1-UP, and 7CZ1-UP
9NZ1-UP)
HARNESS CHG
202-1060 01 (J2 / ENGINE C-15 and C-16)
192-0211 00 (J2 / ENGINE C-15 and C-16)
161-4335 08 (J2 / ENGINE C-15 and C-16)
132-5317 11 (J2 / ENGINE 3406E)
122-1486 07 (INJECTOR 3406E, C-15, and C-16)
197-8401 02 (J2 / ENGINE C-10 and C-12)
197-9635 00 (J2 / ENGINE C-10 and C-12 INLET AIR SHUTOFF)
189-9195 00 (J2 / ENGINE C-10 and C-12)
166-0972 03 (J2 / ENGINE C-10 and C-12)
130-0788 04 (J2 / ENGINE C-10 and C-12)
4P-9537 07 (INJECTOR C-10 and C-12)
