Экскаватор CATERPILLAR 325BL электрическая схема.
CATERPILLAR 325BL электрическая схема.
Экскаватор


Катарпиллер.
Ниже на странице представлена электросхема экскаватора, схема содержит все электрические компоненты и электрические соединения. Электрическая схема читается легко, цветная и очень высокого качества, все датчики, механизмы, провода, жгуты проводов и штекерные соединения подписаны. Поэтому с помощью этой электрической схемы вам не составит большого труда найти и устранить неисправность этого экскаватора.

Здесь можно посмотреть CATERPILLAR 325B диагностические ошибки.

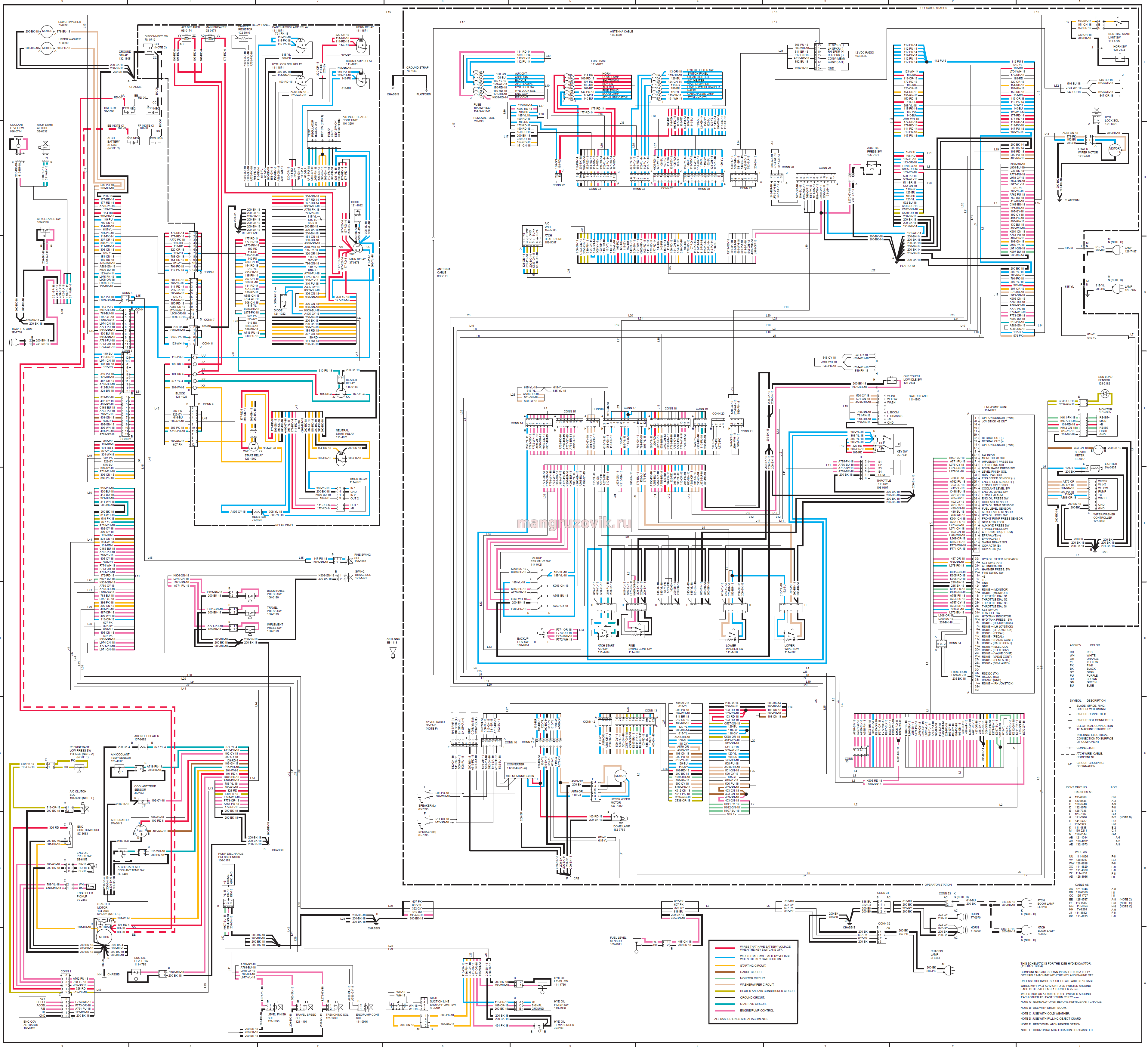

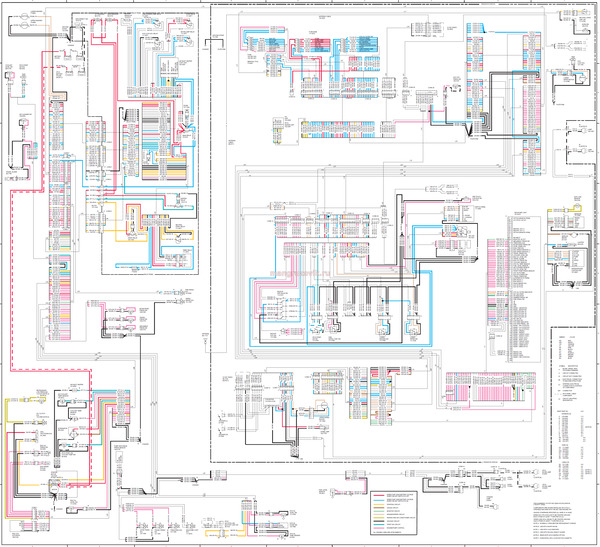

Электросхема экскаватора CATERPILLAR 325BL.-
размер схемы 1.8 мегабайт, разрешение 3800 на 3500 пикселей, цветная, подробная, с описанием.
Нажмите на схему для масштабирования. (Если у вас слабый интернет и электрическая схема плохо открывается, то можете СКАЧАТЬ ее в RAR архиве).

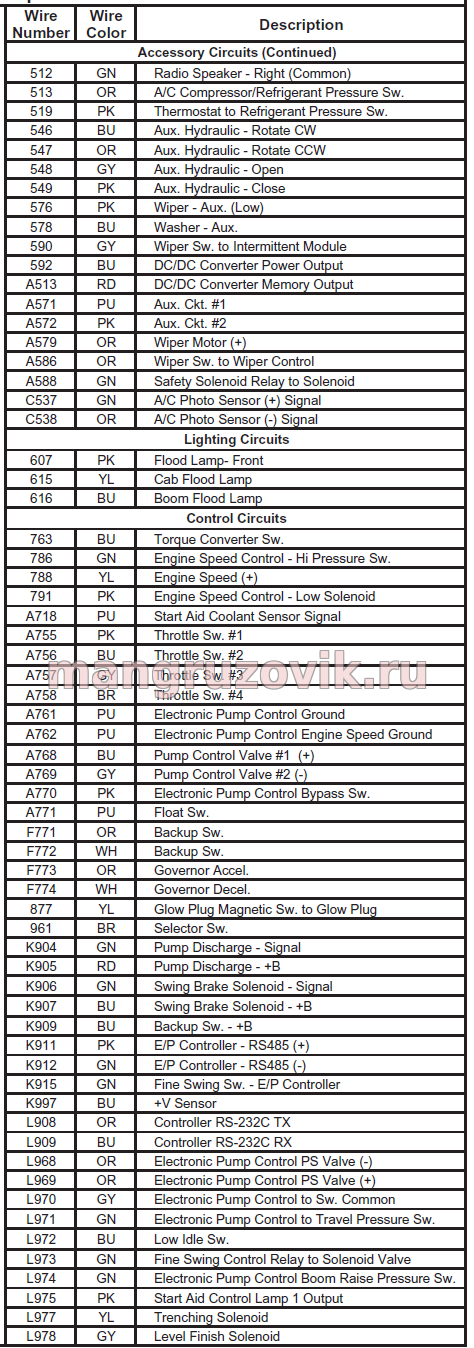

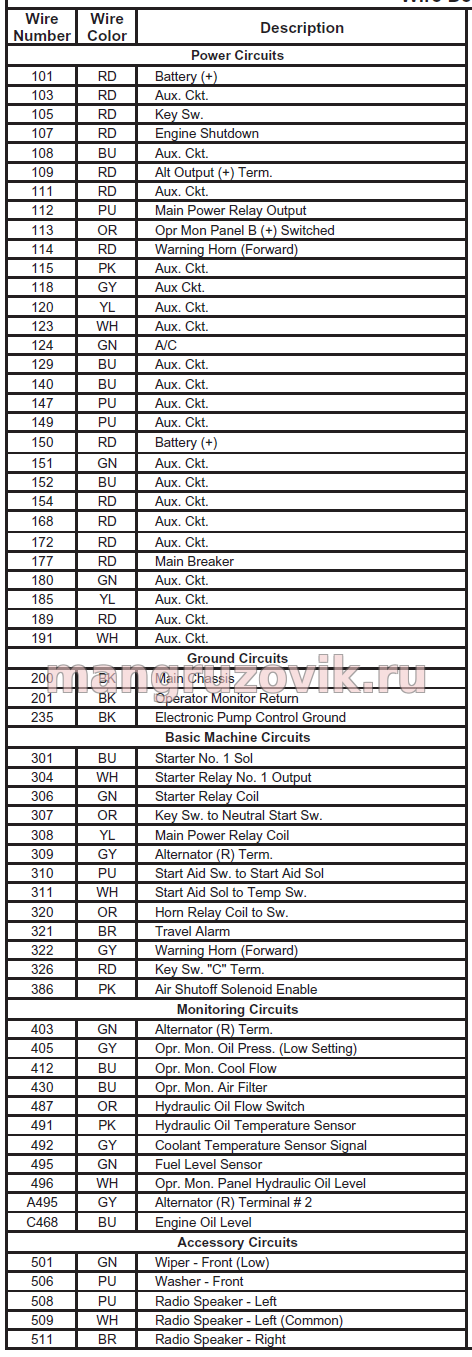

Легенда к электрической схеме экскаватора CATERPILLAR 325BL. С описанием всех электрических и механических элементов.

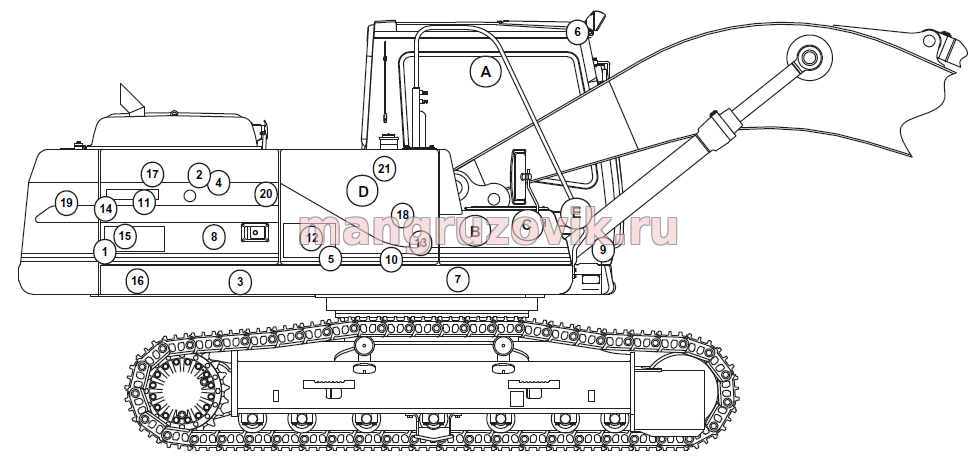

Чертеж экскаватора, вид с боку. Описание месторасположения узлов, датчиков и механизмов.

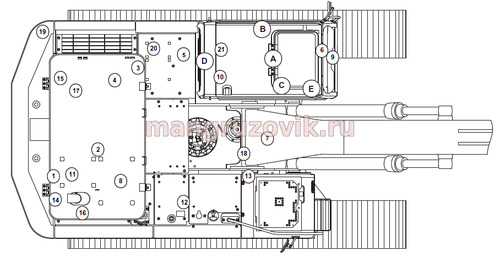

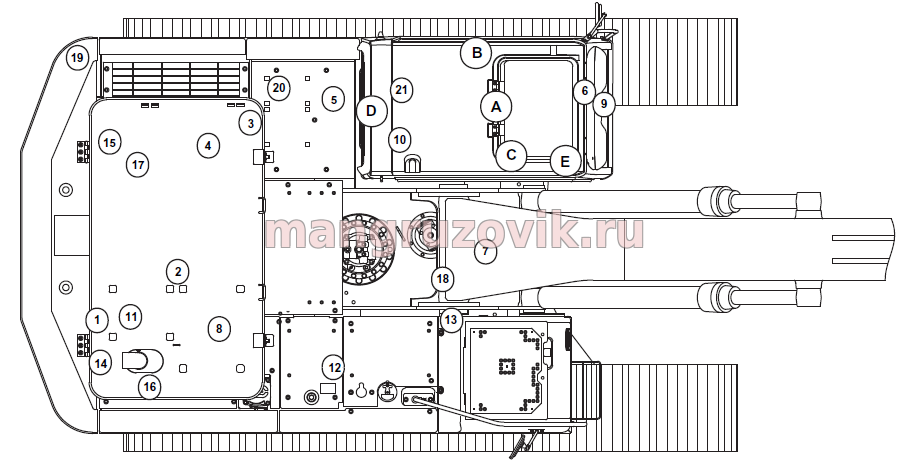

Чертеж экскаватора, вид с верху. Описание месторасположения узлов, датчиков и механизмов.

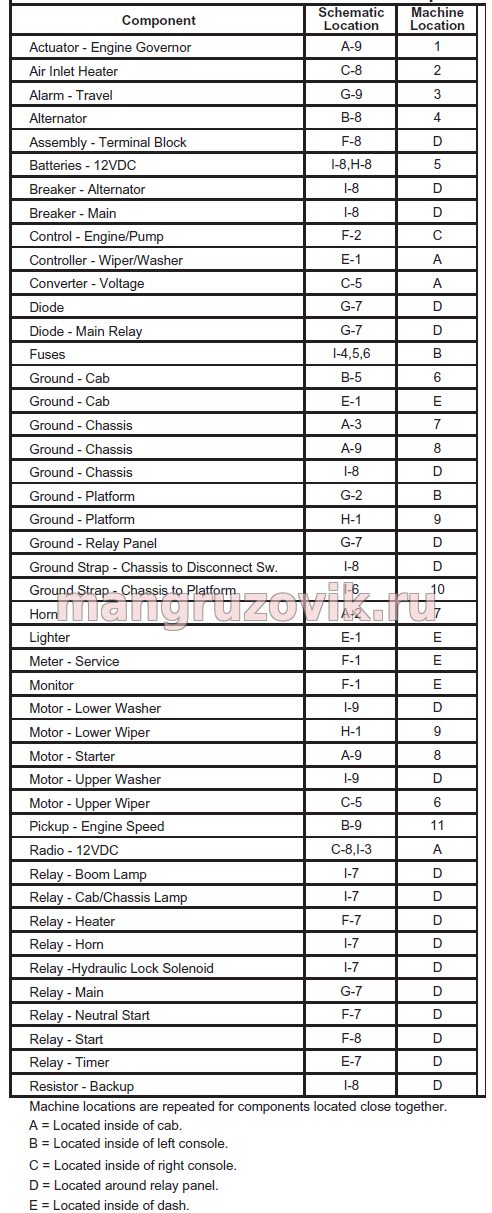

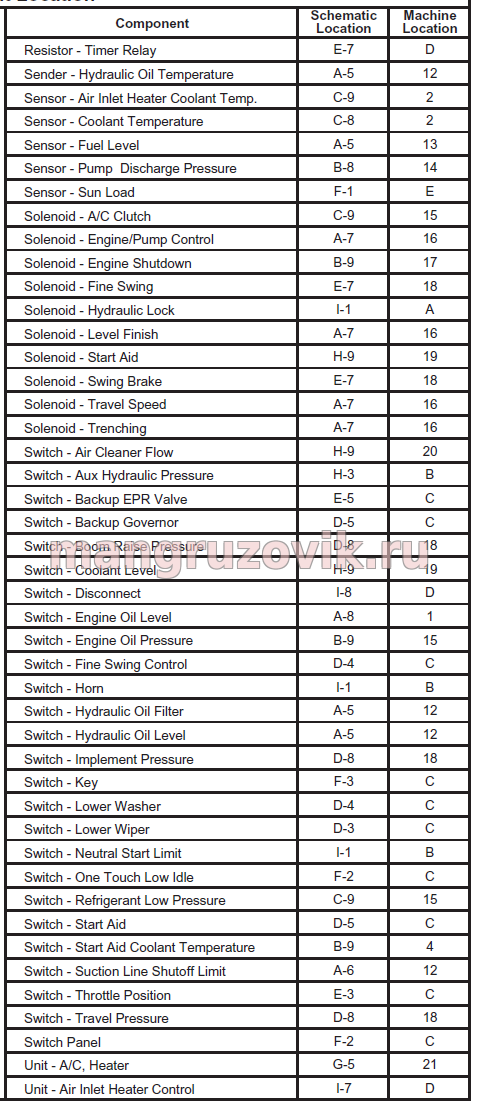

Легенда к чертежу экскаватора CATERPILLAR 325BL. С описанием всех электрических и механических узлов.

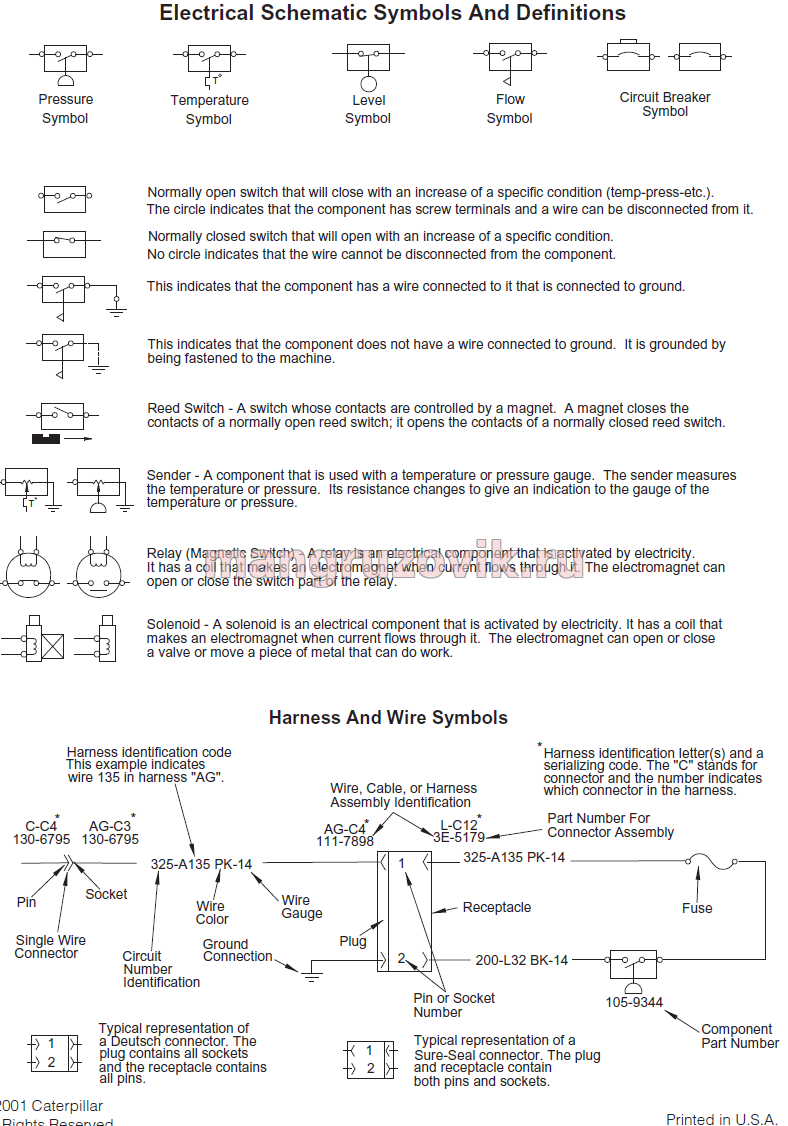

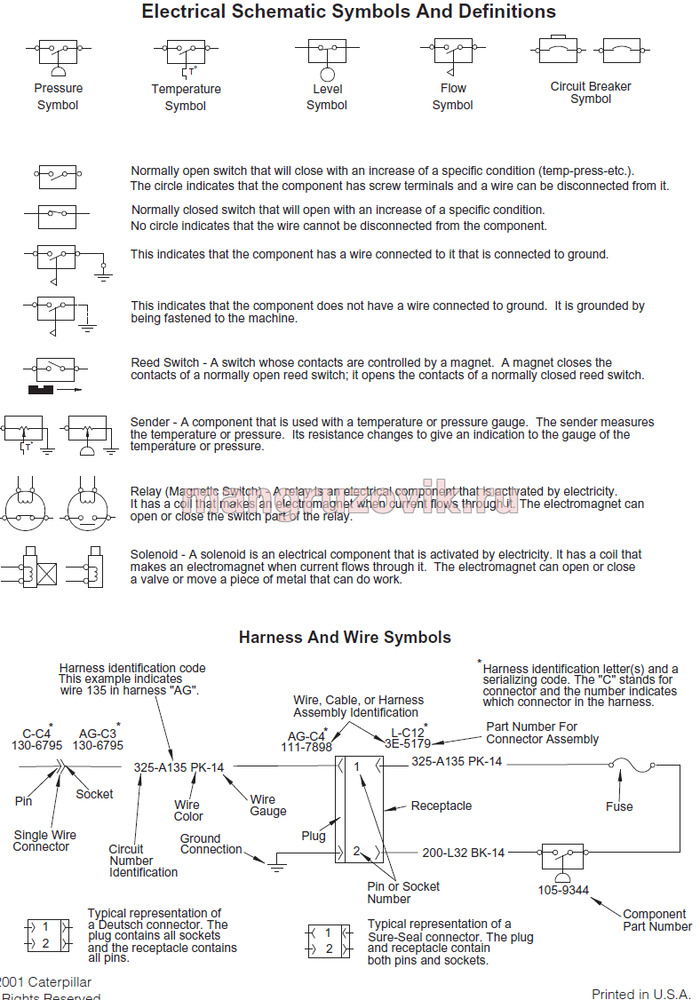

Пояснения, как читать данную электрическую схему экскаватора CATERPILLAR 325BL.Описаны условные элементы применяемые в схеме.
