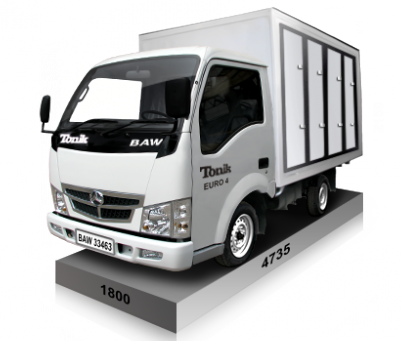

BAW 33463 «ТОНИК» электрическая схема и описание реле и предохранителей.
BAW 33463 «ТОНИК» электрическая схема и описание реле и предохранителей.

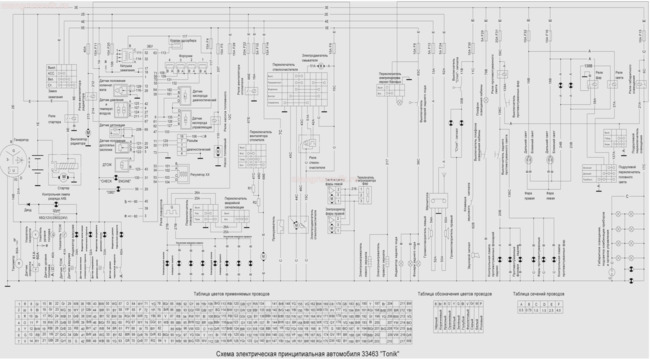

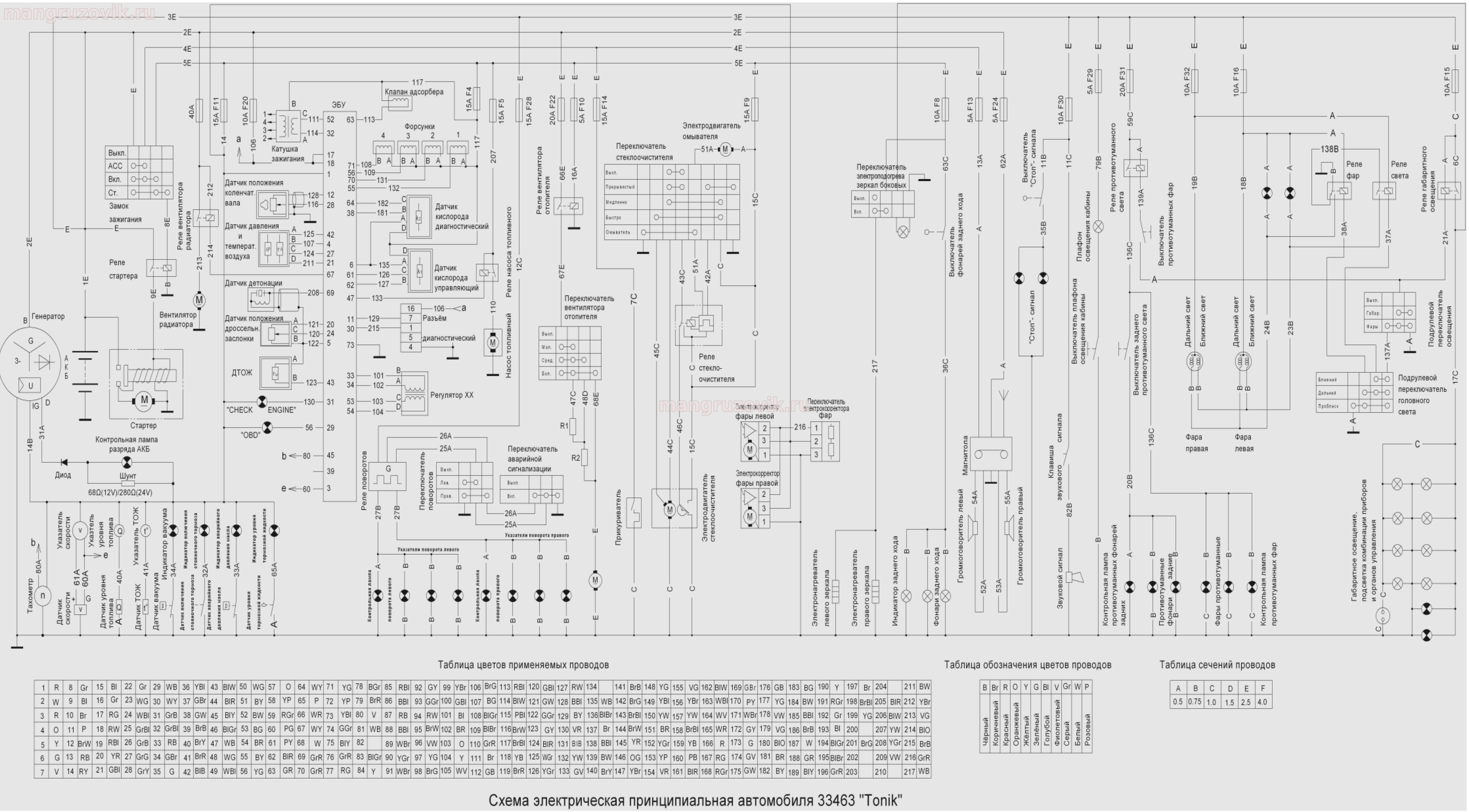

Схема электрическая принципиальная

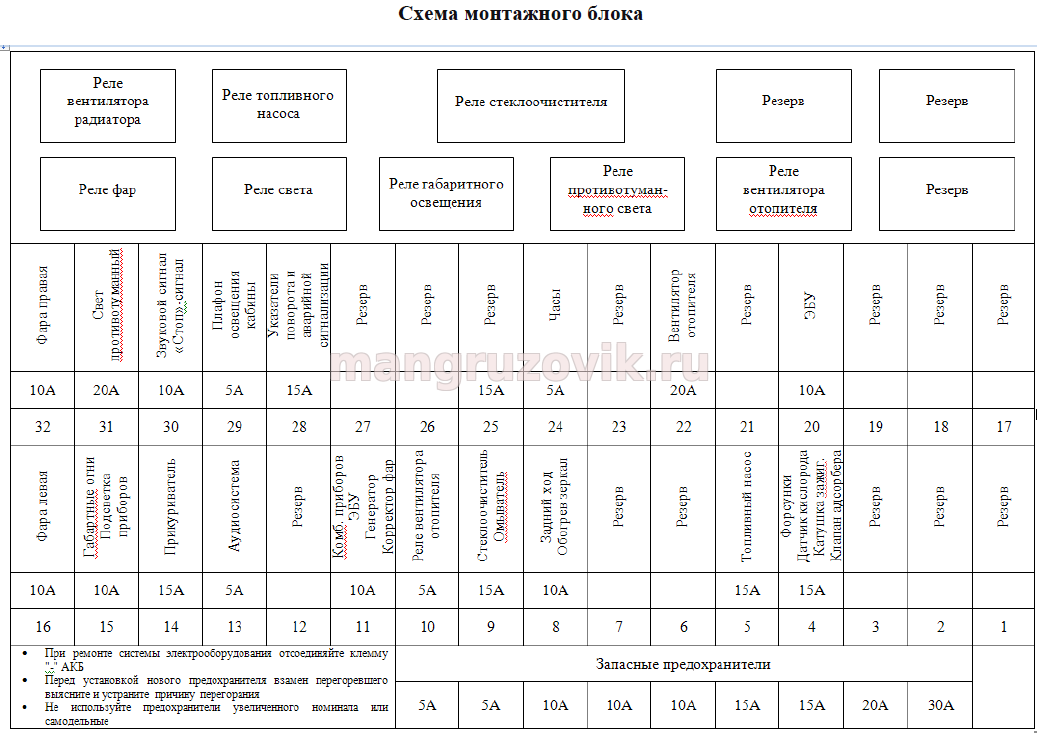

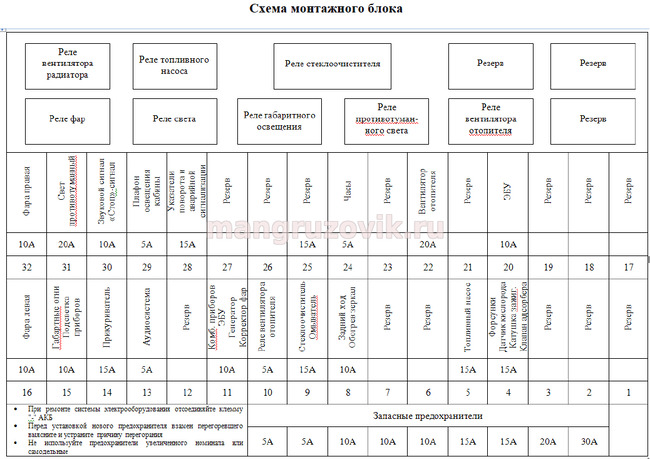

Схема монтажного блока


Прочие электрические схемы автомобилей BAW
