Автокран XCMG QY50KS Механизм подъема (описание редуктора лебедки)

2.Автокран XCMG QY50KS Механизм подъема (описание редуктора лебедки)



2.1 Описание редуктора лебедки

Редуктор лебедки состоит из двух частей - барабана и редуктора. Данный редуктор представляет собой двухступенчатый планетарный редуктор, все опоры вращающихся частей редуктора представляют собой подшипники качения с высокой несущей способностью, внутреннее смазывание осуществляется погружением. Выходной вал редуктора соединяется с барабаном с помощью болта, на конце входного вала установлен мокрый тормоз. Схема конструкции приведена ниже:

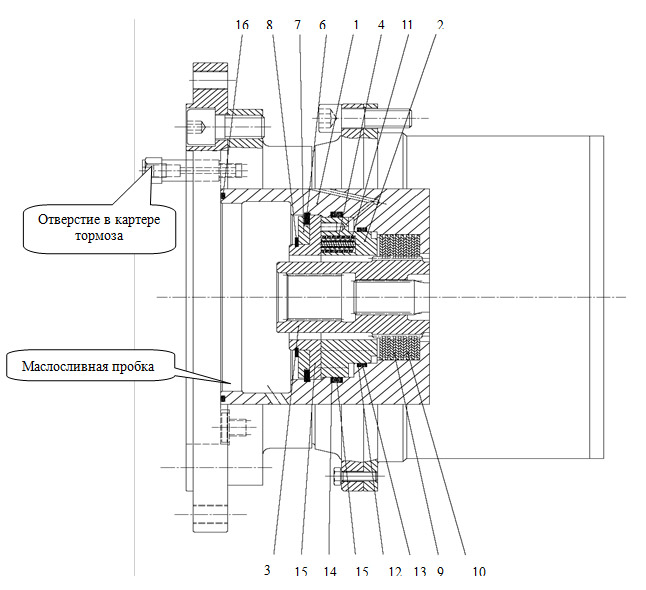

 Конструкция тормоза редуктора

2.2 Эксплуатация и управление

Во время работы постоянно наблюдайте за наличием/отсутствием утечек масел через сопряжение тормоза и мотора, ослабления болтов и винтов, в случае обнаружения ненормальных явлений, следует своевременно устранить проблемы.



Насчет нового редуктора, заменяйте масло 1 раз через первые 100 часов работы, потом заменяйте масло через 500 часов работы, в дальнейшем заменяйте смазочное масло 1 раз через каждые 1000 часов работы или 12 месяцев работы (если редуктор работает менее 1000 часов в течения 1 года, заменяйте масло 1 раз в год). При сливе масла лучше оставьте редуктор работать в течение 15 минут, с целью обеспечения полного слива смазочного масла.

№ п/п

Код детали

Название

Количество

Примечание

1

Опорная ось

1

2

Поршень

1

3

Приводной вал

1

4

2.5x11.5x37

Пружина 2.5x11.5x37

16

5



Стопорное кольцо

1

6

140x4

Упругое стопорное кольцо для отверстия 140x4

1

7

Стопорное кольцо

1

8

90

Упругое стопорное кольцо для вала 90

1

9

Внутренняя фрикционная накладка

7

10

Внешняя фрикционная накладка

8

11

1.6x6.5x37

Пружина 1.6x6.5x37

8

12

112x118.4x1.4P

Стопорное кольцо уплотнения 112x118.4x1.4P

2

13

X   ZP0347

X-образное кольцо  ZP0347

1

14

136x145.4x1.4P

Стопорное кольцо уплотнения 136x145.4x1.4P

2

15

X   ZP0346

X-образное кольцо ZP0346

1

16

O  170x3.55

О-образное кольцо 170x3.55

1

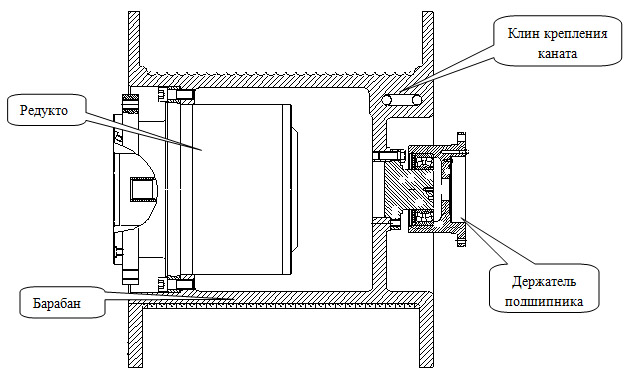

 Схема конструкции редуктора лебедки
