VOLVO (ВОЛЬВО) D12C и D12D Масляные клапаны
24.05.2017, 21:50
VOLVO (ВОЛЬВО) двигатели D12C и D12D  Масляные клапаны-описание и параметры
D12C и D12D

Масляные клапаны
двигателей D12C и D12D340/380/420/460
T2012843



1. Предохранительный клапан
Маркировка . . . .  Желтый
2. Распределительный клапан, маслоохладитель
Маркировка . . .  124
3 и 5. Перепускной клапан, масляный фильтр
Пружина, длина в свободном состоянии . 69 мм
Под нагрузкой 13 -15 Н (1,3 -1,5 кгс) . . . 40 мм
4. Клапан охлаждения поршней
Маркировка . . .  Оранжевый
6. Редукционный клапан
Маркировка . . .  Синий

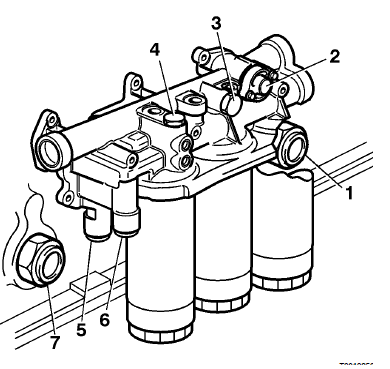

двигатель D12D500

1. Предохранительный клапан
Маркировка . . .  Желтый
2. Распределительный клапан, маслоохладитель
Пружина, длина в свободном состоянии . 69 мм
С нагрузкой 13-15 Н (1,3-1,5 кгс) . . .  40 мм
3 и 4. Перепускной клапан, масляный фильтр
Пружина, длина в свободном состоянии . 69 мм
Под нагрузкой 13 -15 Н (1,3 -1,5 кгс) . . . 40,0 мм
5. Регулирующий клапан, охлаждение поршня
Пружина, длина в свободном состоянии 122 мм
С нагрузкой 60 Н (6 кгс) . . .  84 мм
6. Рабочий клапан, охлаждение поршня
Пружина, длина в свободном состоянии 122 мм
С нагрузкой 95 Н (9,5 кгс) . . . 63 мм
7. Редукционный клапан
Маркировка . . . .  Синий
Давление открытия . . .  4,4-5,1 кПа
