VOLVO FM9, FM12, FH12, FH16, NH12 второй версии электрическая схема освещения
05.05.2016, 21:45

VOLVO FM9, FM12, FH12, FH16, NH12 второй версии электросхема освещения.

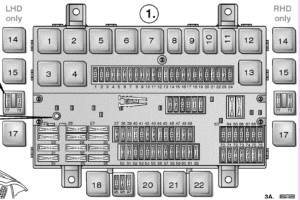

    Вот с таким блоком предохранителей

    Электросхема содержит описание модуля управления светом LCM,
    модуль света LCM управляет дальними, ближними фарами,
    габаритными огнями на тягаче и на прицепном устройстве, указателями поворота
    предохранитель блока управления освещением LCM находится в центральном блоке предохранителей и реле,

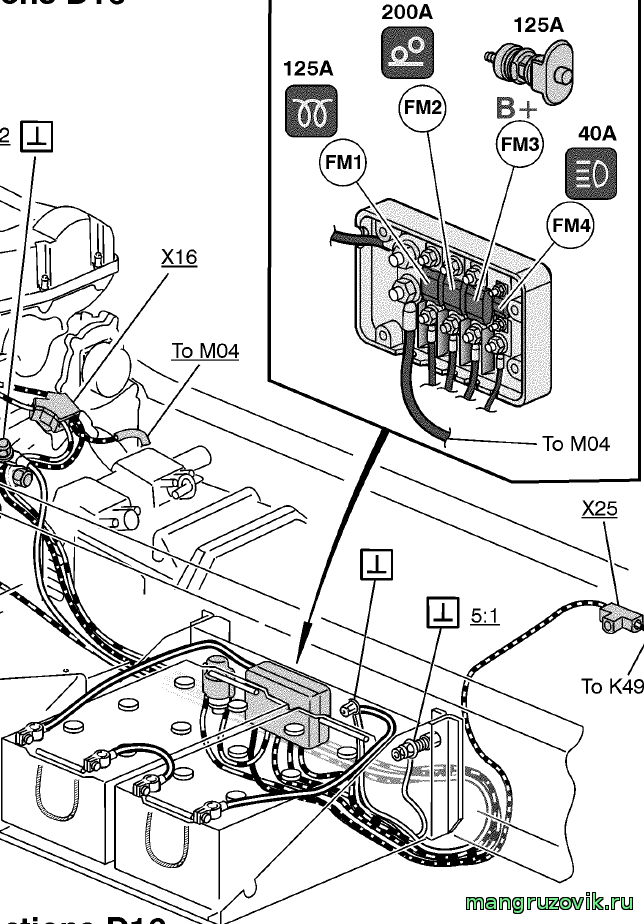

    центральный предохранитель фар и габаритов FM4
    находится в отдельном блоке находящимся в отсеке аккумуляторов

    Блок управления освещением LCM так же управляет освещением прицепа или полуприцепа
    (габаритами прицепа,стоп сигналами,подсветкой
    номера,поворотами,задним ходом,задними противотуманными фарами,
    посмотреть электрическую схему соединения к полуприцепу можно здесь

    Описание схемы освещения VOLVO FM9, FM12, FH12, FH16, NH12 второй версии

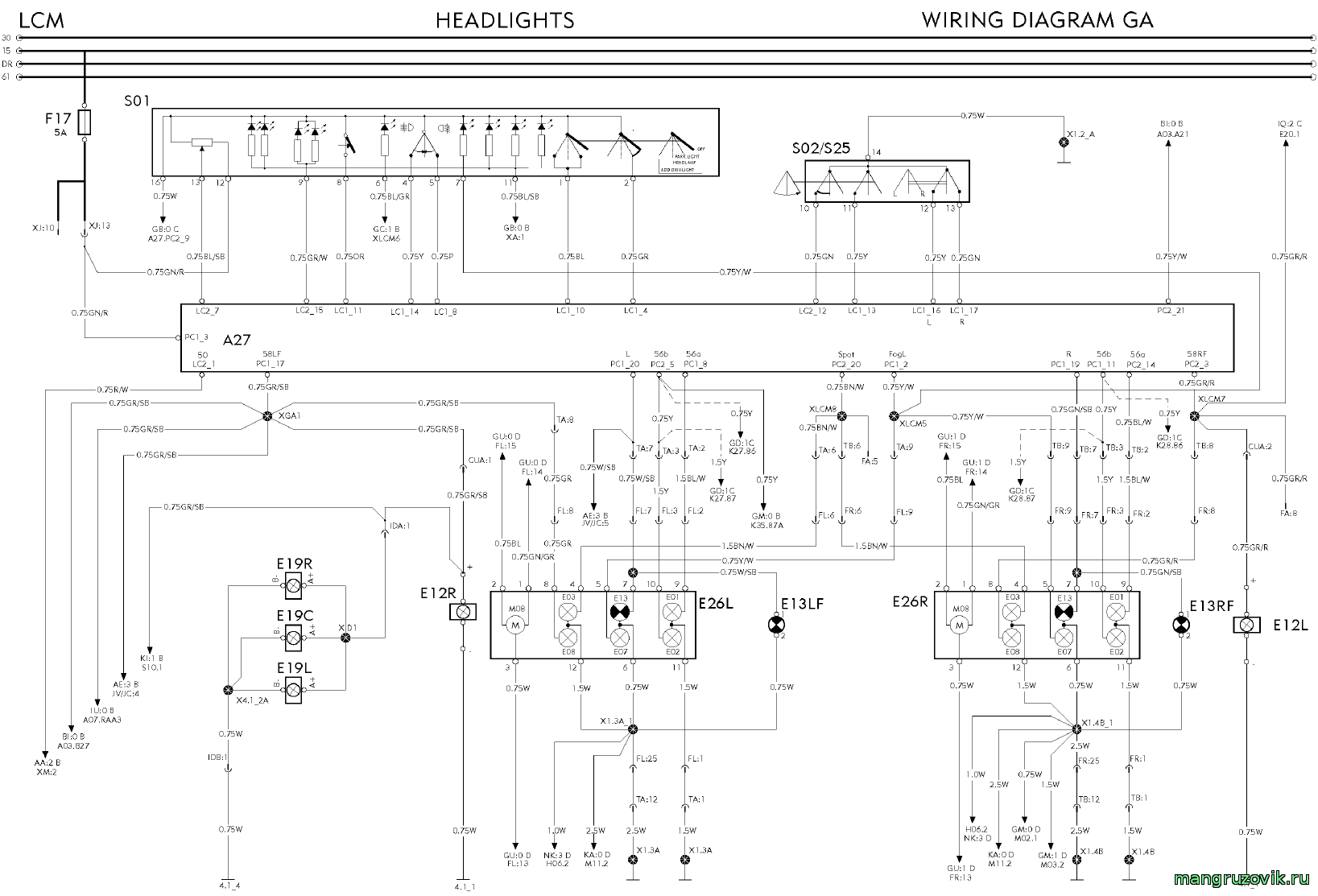

    A27 Блок управления, LCM (модуль управления светом) (GB: 0C / GC: 0 A / GA: 0 B) (1000)
    A02L Держатель предохранителей, 6-предохранителей (GB: 0 D) (1000)
    B151 Датчик обнаружения прицепа (GB: 1 C)
    S01 главный выключатель освещения, селекторного типа (GA: 0 A / GU: 1B) (1000)
    S02 подрулевой переключатель света, дальний /ближний свет фар, указателей поворота (GA: 2 Б) (1000)
    S48A Реле давления, дополнительный стоп-сигнал, NO. (ABS / UABS) (GB: 3 Б) (1401)
    S48B Реле давления, дополнительный стоп-сигнал, NO. (ABS / UABS управления прицепом клапан) (GB: 3 Б) (1401)
    S48C Реле давления, дополнительный стоп-сигнал, NO. (ABS / UABS управления прицепом клапан) (GB: 3 А) (1000)
    S73 Выключатель, акустическое предупреждение заднего хода(GC: 4 А) (1006а)
    E03L фароискатель (GI: 1 C) (NI: 2 D)
    E07L лампы, противотуманные фары (GI: 1 C)
    E07R лампы, противотуманные фары (GI: 3 C)
    E08L лампы, габаритный фонарь, передний левый(GI: 1 C)
    E08R лампы, габаритный фонарь, правый
    E11_LF лампы, боковой габаритный фонарь (GC: 0 D) (1077)
    E11_LC боковой габаритный фонарь (GC: 0 D) (1077)
    E11_LR боковой габаритный фонарь (GC: 0 D) (1077)
    E11_LW лампы, боковой габаритный фонарь (GC: 0 D) (1077)
    E11_RC боковой габаритный фонарь (GC: 3 D) (1077)
    E11_RF боковой габаритный фонарь (GC: 3 D) (1077)
    E11_RR боковой габаритный фонарь (GC: 3 D) (1077)
    E11_RW боковой габаритный фонарь (GC: 3 D) (1077)
    E12R правый габарит на крыше (GA: 1 C) (1006а)
    E12L левый габарит на крыше (GA: 4 C) (1006а)
    E13LF лампа, указатель поворота левый (GA: 2 C) (1502)
    E13RF лампа, указатель поворота правый (GA: 3 C) (1503)
    E19C огни автопоезда, крыша (GA: 0 C) (1006а / 1436)
    E19L огни автопоезда, крыша (GA: 0 D) (1006а / 1436)
    E19R огни автопоезда, крыша (GA: 0 C) (1006а / 1436)
    E26L Модуль Основная фара левая (GA: 1 C) (1502)
    E26R Модуль Основная фара правая (GA: 3 C) (1503)

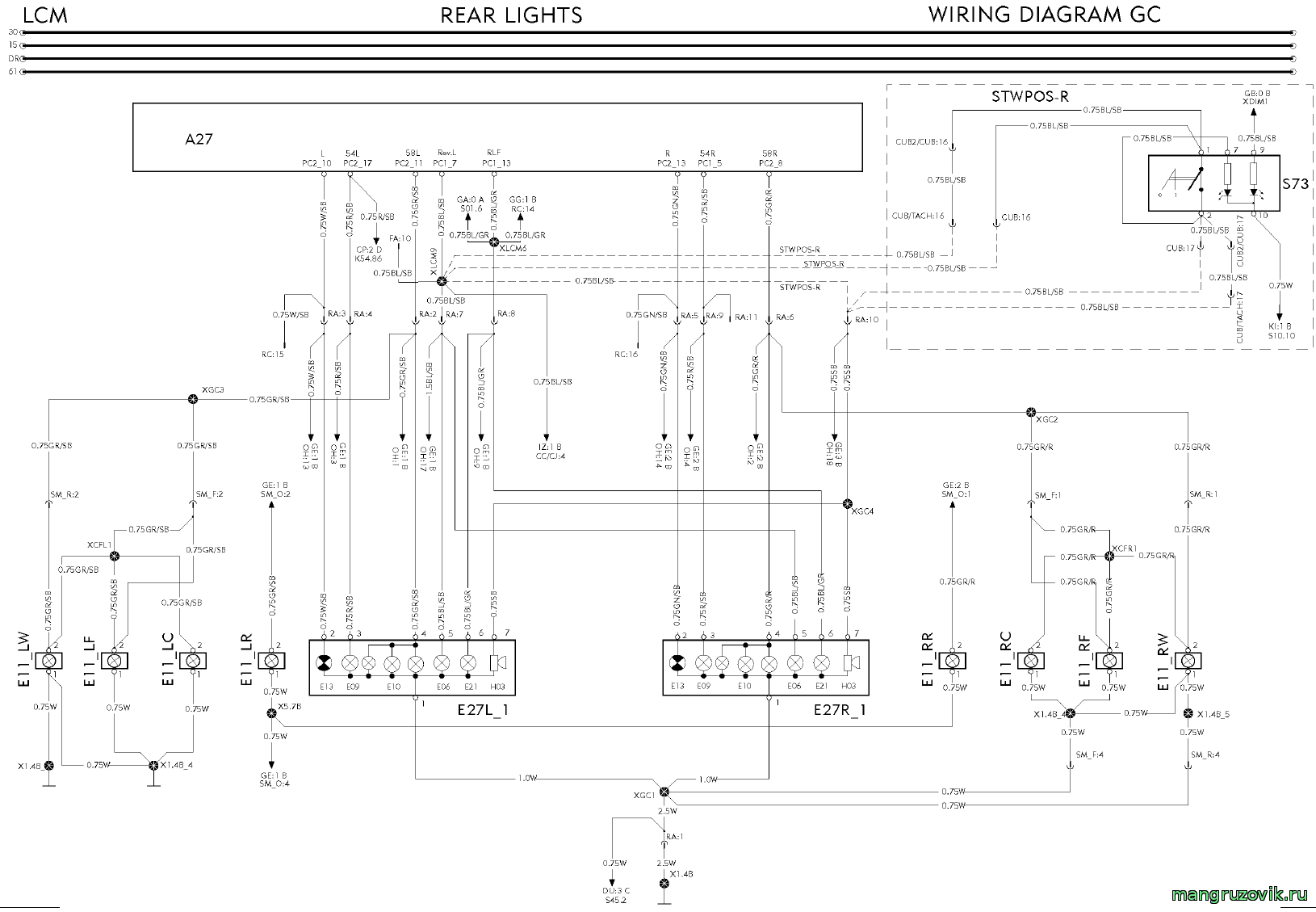

    E27L_1 задний левый модуль плафона с лампами (GC: 1 D) (1040)
    E27R_1 задний правый модуль плафона с лампами (GC: 2 D) (1040)

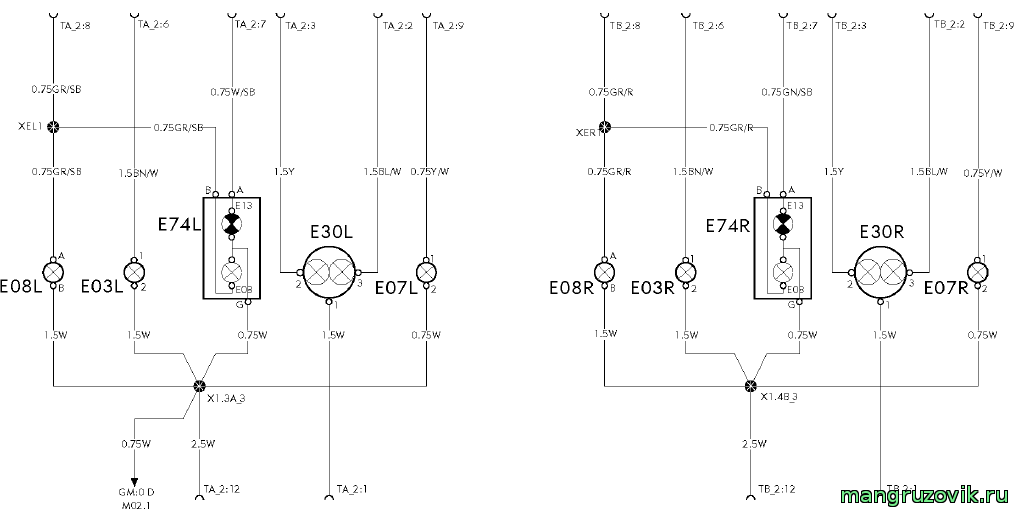

    E30L лампы, дальний и фары ближнего света левый плафон (GI: 1 C)
    E30R лампы, дальний и фары ближнего света правая сторона(GI: 3 C)
    K12 Реле, фара заднего хода, прицеп (GB: 4 D) (1000)
    F17 предохранитель блока LCM (модуль управления светом),
    F36 предохранитель прицепа -лампы
