Volvo FH12 электрическая схема коробки передач Geartronic
15.04.2015, 13:25

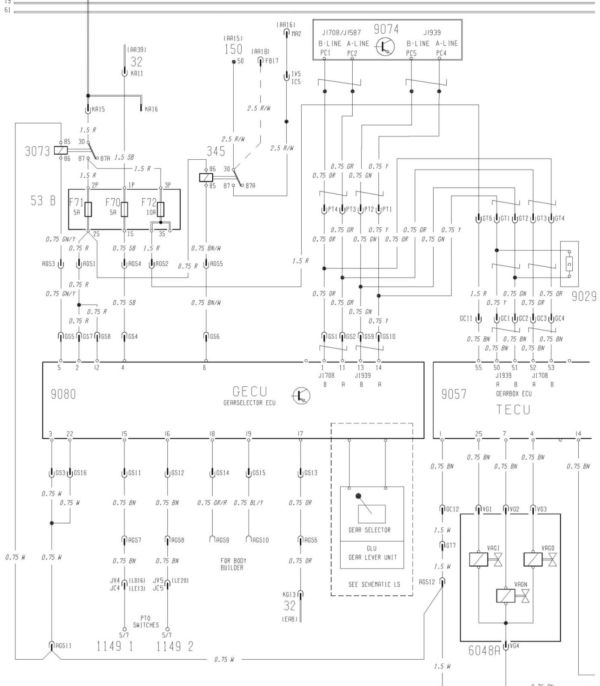

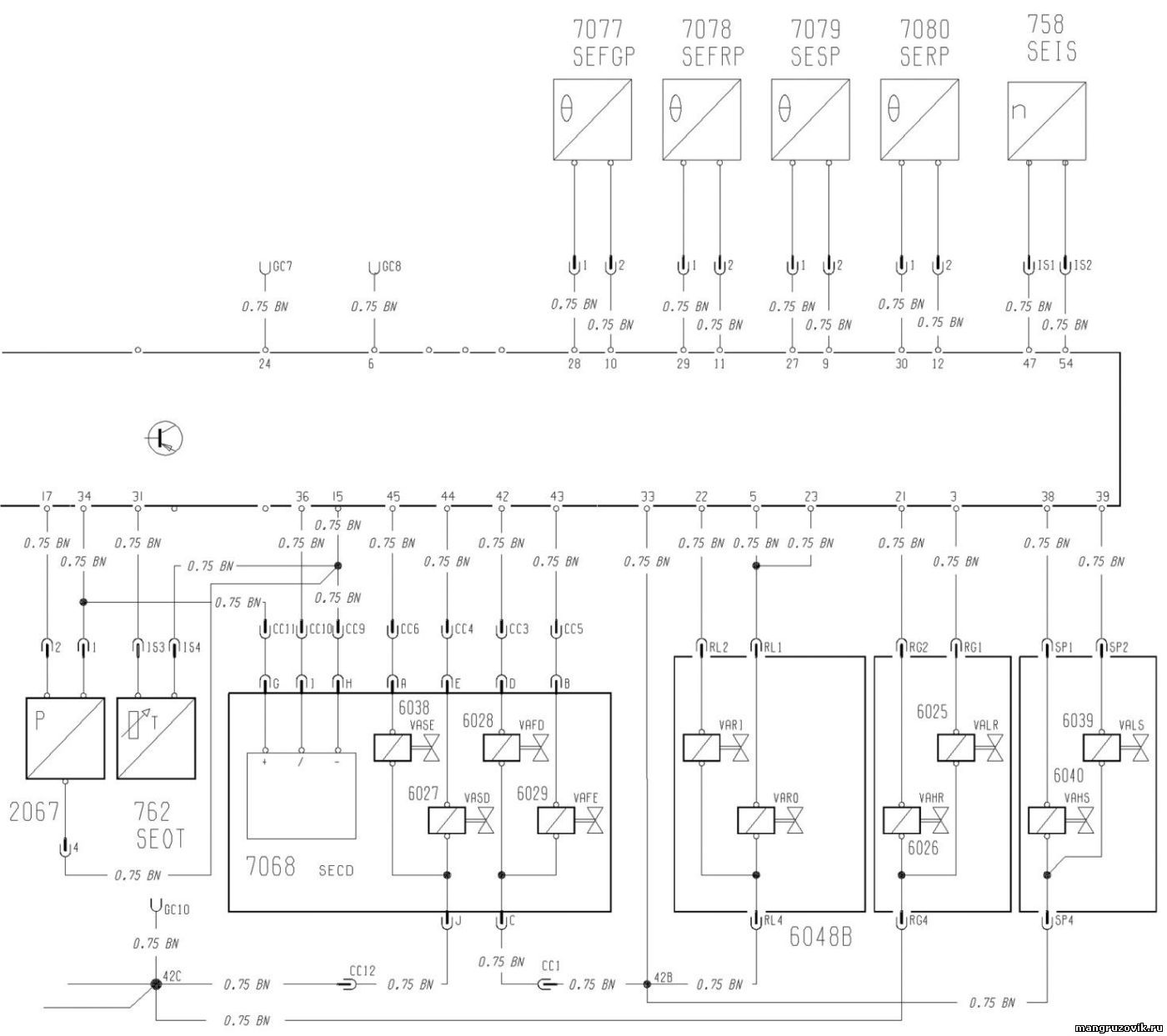

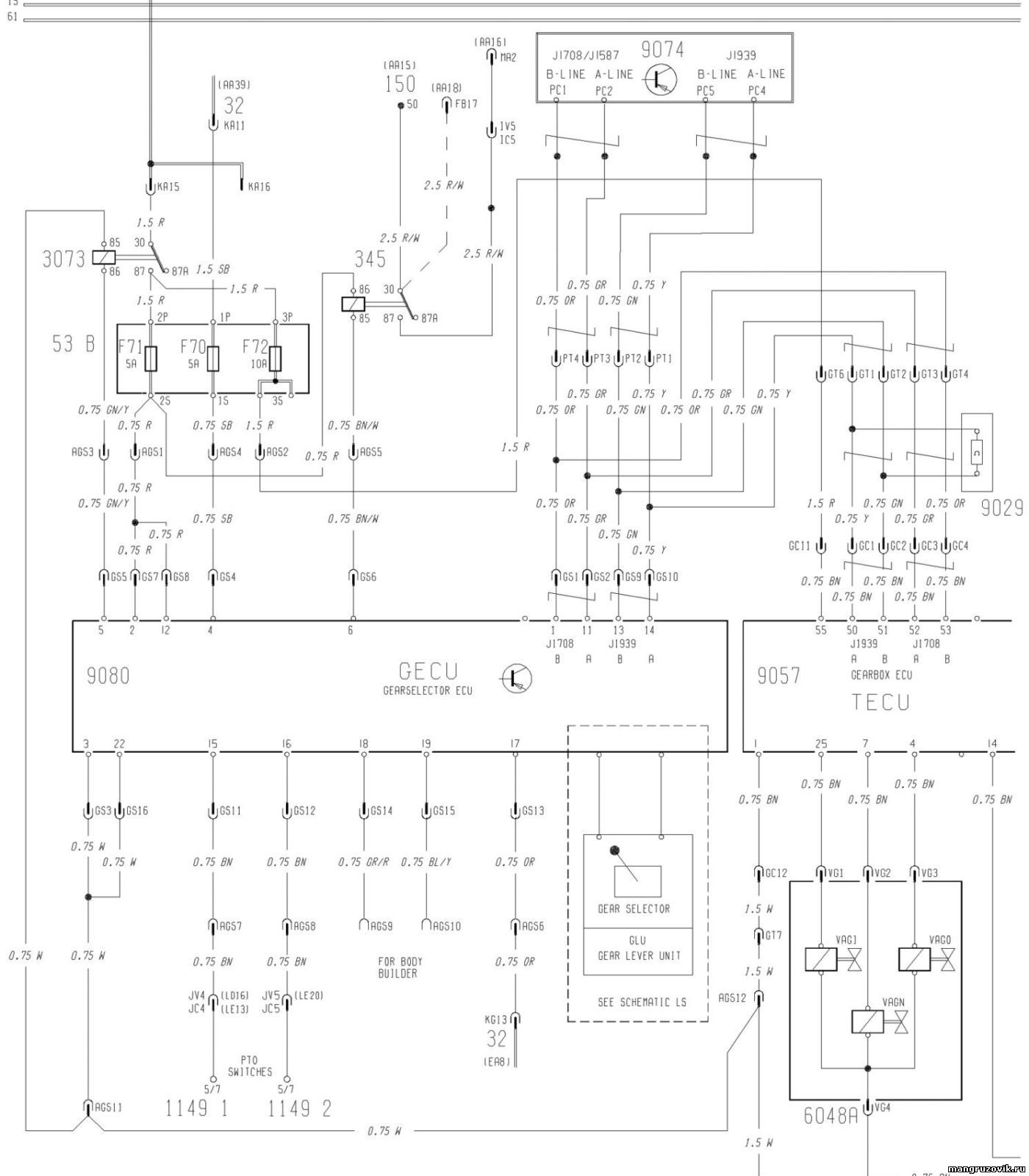

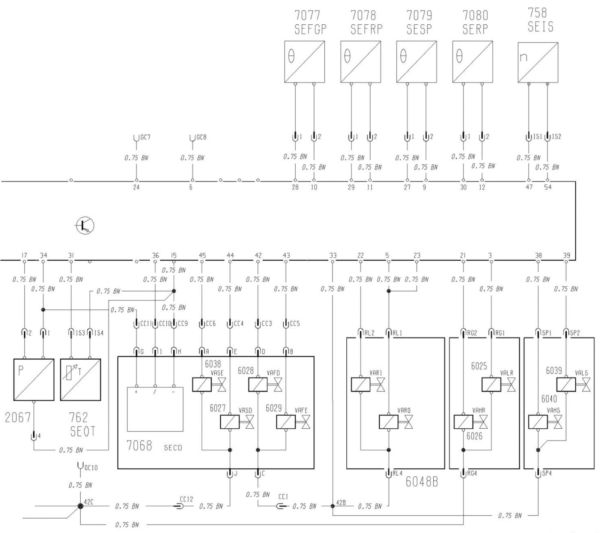

Volvo FH12 электрическая схема коробки передач Geartronic



Geartronic – пятиступенчатая автоматическая коробка передач с мгновенным откликом и плавным переключением скоростей.  Чтобы переключиться на необходимую передачу, нужно только качнуть рычаг КПП в необходимое положение. Некоторые автопроизводители, для ручного переключения скоростей, устанавливают на рулевом колесе кнопки или подрулевые лепестки. Коробка Geartronic устанавливается на автомобили VOLVO. У других автопроизводителей АКПП Geartronic обозначается как Steptronic, Tiptronic, или Autostick.





обозначения на схемах
26 главный разъем жгута проводов на коробке передач
7079 Датчик Sesp,
2067 разъем датчика давление на индикатор воздуха
32 Схемных правления, дистрибутивная коробка
53 B предохранитель, 3pin
150 питание зажигания

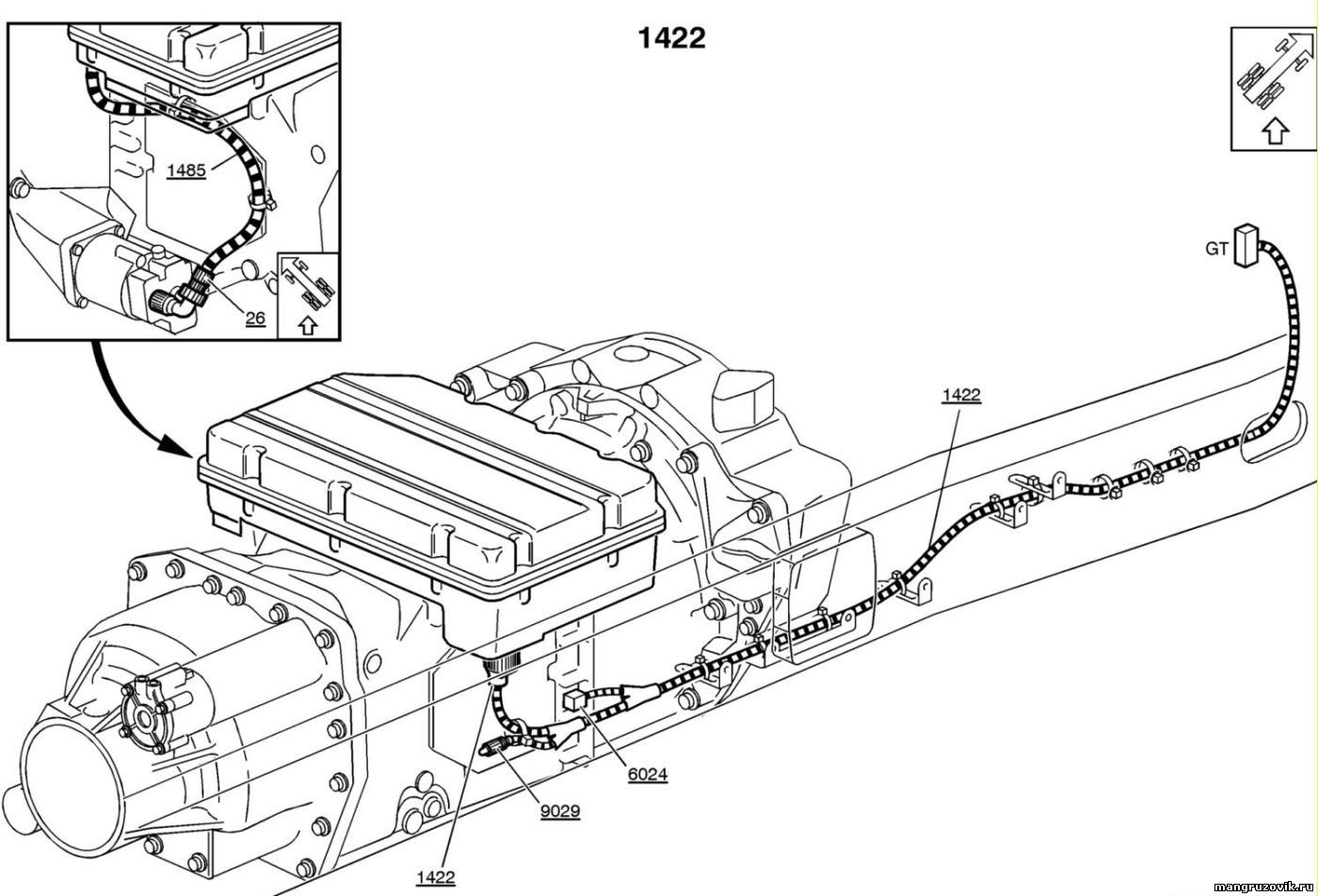

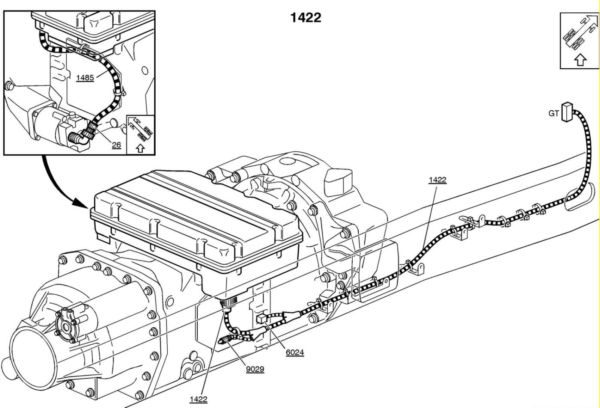

1422 Cable harness, AGS-chassis
1484 Cable harness, adapter, AGS/PS, lever base
1000 Cable harness, instrument
1149 1 Cable harness, power take-off
1149 2 Cable harness, power take-off
1413 Cable harness, AGS/PS, cab
7068 Датчика, clutch позиция
7077 Датчик Sefgp, позиция механизма
1485 Cable harness, clutch
345 Реле, взаимоблокировка стартера
3073 Реле, AGS 1
6024 Solenoid valve, power take-off
6048 А блок клапана Соленоида, коробка передач
6048 B блок клапана Соленоида, коробка передач
758 Seis датчик Скорости, коробка передач
762 Датчик Seot, температура масла коробки передач
7078 Датчик Sefrp, позиция механизма (тыльная позиция)
7080 Датчик Serp, позиционирования
853 Buzzer
9029 Termination resistor, comms. bus
9057 устройства Управления, автоматическая передача
9074 Vehicle management system

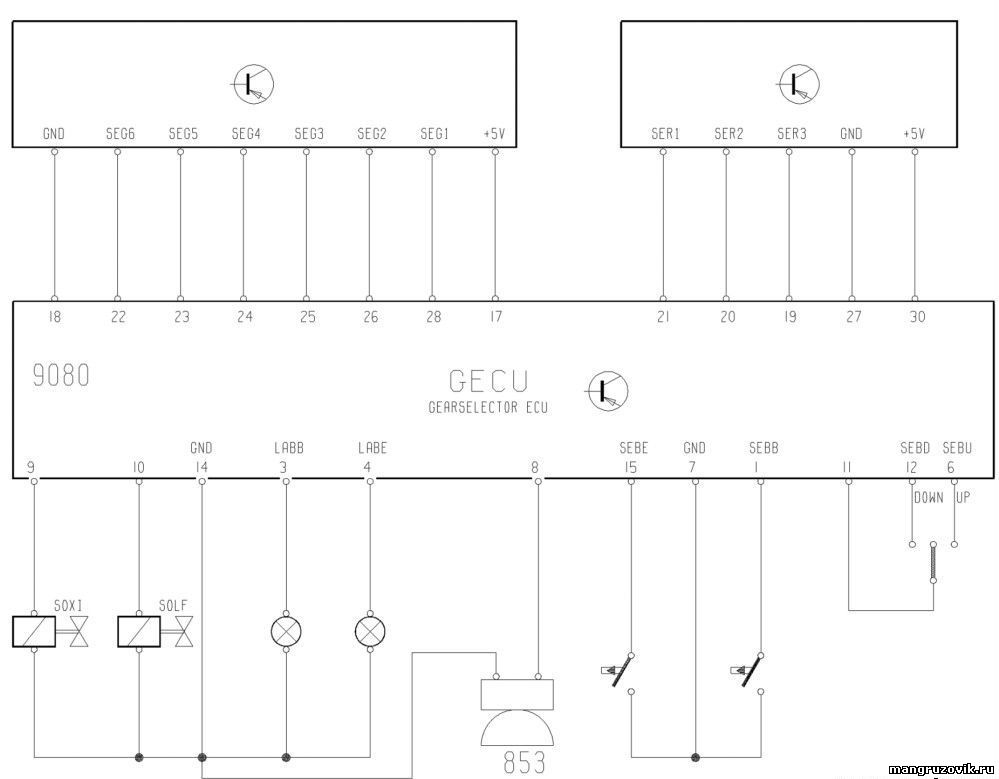

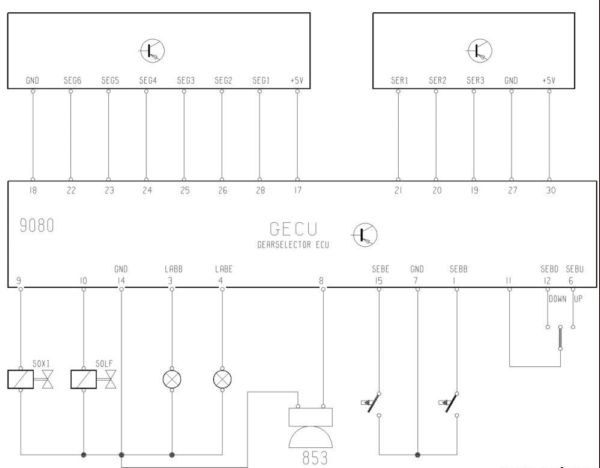

9080 устройства Управления, механизм sele
