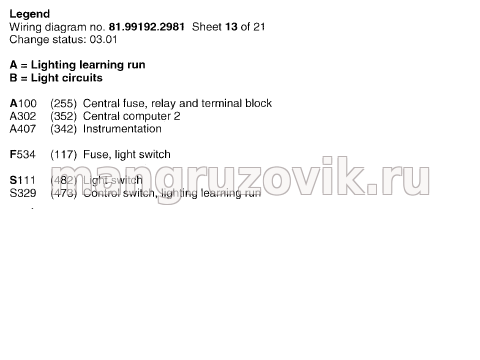

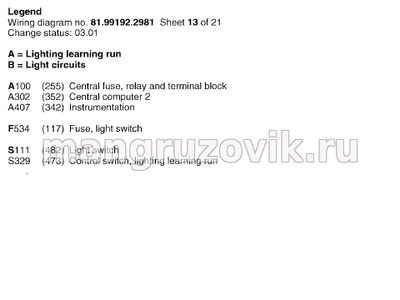

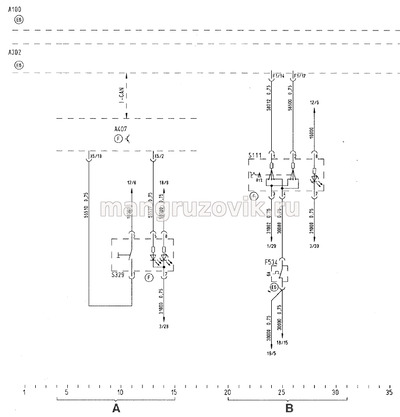

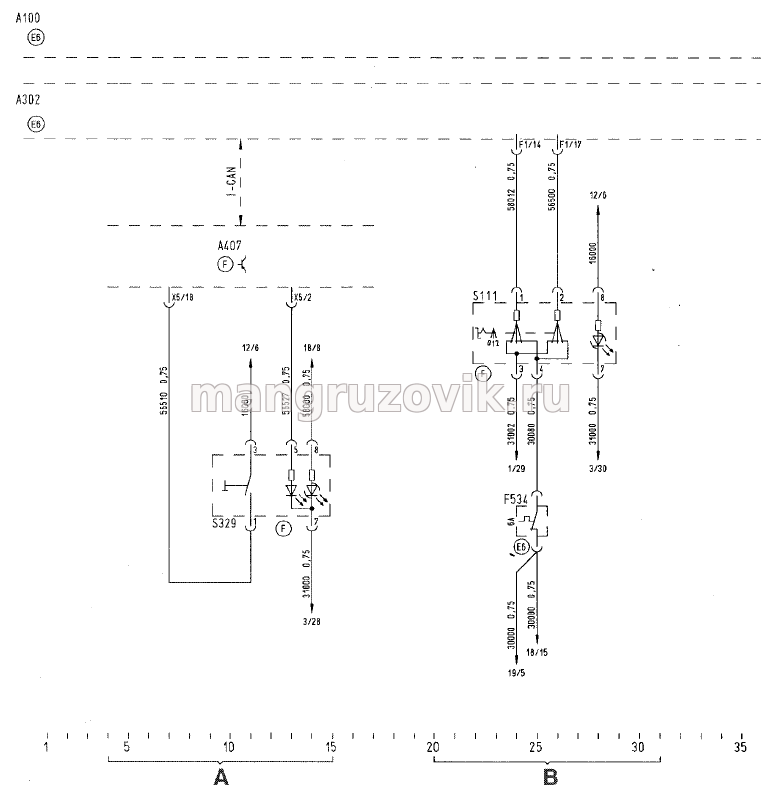

MAN TGA электрические схемы 12-(13) lighting learning run,light circuits
02.07.2015, 16:04
MAN TGA электрические схемы 12-(13) lighting learning run,light circuit

12- (13) осветительный проблесковый маяк, схемы освещения






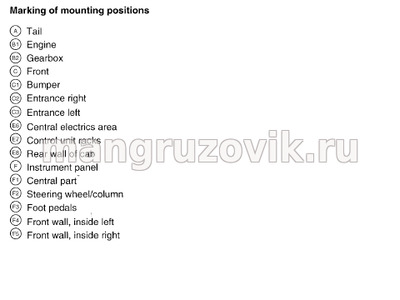

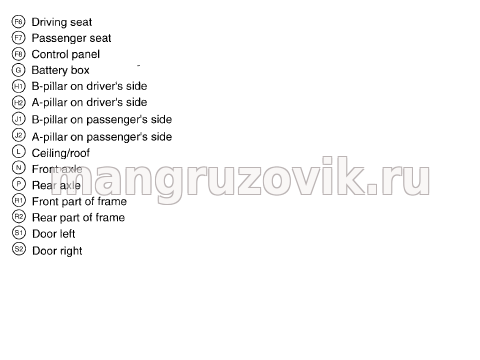

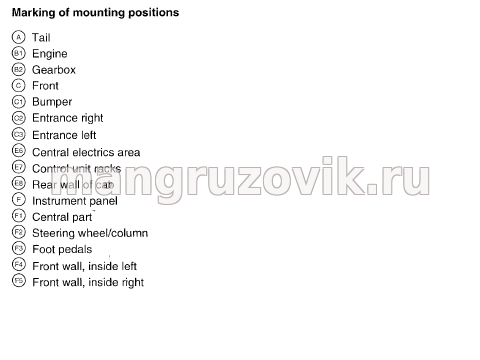

A100 Электрическая бортовая сеть
A143 Устройство управления ECAS
A148 Радиоприемник/кассетный проигрыватель
A302 Центральный процессор 2
A317 Устройство управления разъединителя аккумуляторной батареи, аварийное отключение аккумуляторной батареи
A403 Управляющий процессор автомобиля
A407 Приборная панель
A408 Тахограф
A410 Педаль акселератора
A429 Выключатель Темпомат
A435 Блок управления EDC (Master)
A437 Сенсорный переключатель тормоза-замедлителя
A451 Дверной модуль со стороны водителя RL
A452 Дверной модуль со стороны сменного водителя LL
A465 Дверной замок слева
A466 Дверной замок справа
A474 Прибор управления отоплением кабины без/с кондиционером
A480 Кондиционер, поставка фирмы BEHR
A486 Блок управления подушки безопасности
A570 Блок управления EDC II (Slave)
A574 Устройство управления MMI (информационное меню человек-машина)
A635 Truck-Gate

B101 Датчик остаточного давления в 1 тормозном контуре
B102 Датчик остаточного давления в 2 тормозном контуре
B103 Датчик запаса топлива 1
B104 Датчик давления масла
B123 Датчик температуры наддувочного воздуха
B124 Датчик температуры охлаждающей жидкости
B125 Датчик давления наддува
B139 Зонд уровня охлаждающей жидкости
B203 Датчик максимального/минимального давления ресивера-осушителя (кондиционер)
B371 Датчик уровня масла в 1 гидравлической рулевой системе
B377 Датчик давления топлива
B393 Датчик температуры воздуха на внутреннем выпуске (кондиционер)
B433 Датчик давления воздушного фильтра
B434 Щуп для жидкости сцепления
B468 Датчик остаточного давления в 4 тормозном контуре
B487 Датчик магистрального давления
B488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
B489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения
B502 Датчик остаточного давления в 3 тормозном контуре
B509 Датчик перемещения переднего моста слева
B514 Датчик магистрального давления II

F106 Предохранитель устройства предпускового подогрева
F117 Предохранитель стояночного заднего габаритного фонаря слева
F118 Предохранитель стояночного заднего габаритного фонаря справа
F125 Предохранитель подсветки приборной панели, подсветки выключателей и поисковой подсветки,прожектора
F163 Предохранитель регулировки двигателя (Master кл. 30)
F236 Предохранитель регулировки двигателя (кл. 15)
F243 Предохранитель ZBR2 по плюсу
F244 Предохранитель ZBR2 (клемма 30)
F245 Предохранитель ZBR2 (клемма 30-2)
F246 Предохранитель ZBR2 (клемма 15)
F355 Главный предохранитель 30-2
F366 Предохранитель ECAM/ECAS/ (клемма 15)
F371 Напряжение питания FFR клемма 30
F372 Напряжение питания FFR клемма 15
F397 Предохранитель вентилятора отопителя/кондиционера
F398 Предохранитель тахографа, приборной панели (клемма 15)
F412 Предохранитель тахографа, приборной панели (клемма 30)
F543 Предохранитель регулировки двигателя II

G102 Генератор 1

E108 Стояночный свет справа
E109 Стояночный свет слева
E110 Ближний свет справа
E111 Ближний свет слева
E112 Дальний свет справа
E113 Дальний свет слева
E114 Габаритный фонарь спереди справа
E115 Габаритный фонарь спереди слева
E116 Габаритный фонарь сзади справа
E117 Габаритный фонарь сзади слева
E118 Задний габаритный фонарь справа
E119 Задний габаритный фонарь слева
E122 Противотуманная фара справа
E123 Противотуманная фара слева
E124 Задняя противотуманная фара тягача справа
E125 Задняя противотуманная фара тягача слева
E127 Внутренний светильник (слева)
E128 Внутренний светильник (справа)
E194 Фара дальнего света справа
E195 Фара дальнего света слева
E210 1. Габаритный боковой фонарь справа
E211 1. Габаритный боковой фонарь слева
E212 2. Габаритный боковой фонарь справа
E213 2. Габаритный боковой фонарь слева
E268 Освещение двери со стороны сменного водителя
E269 Освещение двери со стороны водителя
E280 Освещение багажника сзади справа
E281 Освещение багажника сзади слева

S104 Переключатель передачи заднего хода
S108 Переключатель на рулевой колонке (указатель поворота, стеклоочиститель и фары)
S109 Переключатель системы аварийной световой сигнализации
S111 Выключатель света
S123 Переключатель заслонки "свежий воздух / рециркуляция"
S192 Переключатель индикации опрокидывающего механизма
S193 Клавишный выключатель фароочистителя
S198 Фиксация кабины справа
S224 Выключатель обогрева стекол
S252 Переключатель в замке ремня безопасности водителя
S266 Переключатель ECAS для поднятия/опускания NLA/VLA
S267 Клавишный выключатель устройства ECAS, увеличивающего сцепление колес с дорогой кабель 31000
S329 Клавишный выключатель проверки освещения
S407 Клавишный переключатель дополнительной смазки
S472 Выключатель ECAS уровня I/II
S483 Комбинированный выключатель/клавишный переключатель противотуманной фары/противотуманной
задней фары
S502 Клавишный переключатель задней противотуманной фары
S544 Выключатель режима AC
S545 Выключатель режима "REHEAT"
S546 Поворотный переключатель температуры на внутреннем выпуске
S547 Поворотный переключатель управления вентилятором
S483 Комбинация переключателя/клавишного выключателя противотуманной фары/противотуманной задней фары
S747 Выключатель ECAS устройства,увеличивающее сцепление колес с дорогой для холодного климата
S790 Клавишный выключатель ECAS для поднятия/опускания NLA/VLA для холодного климата

R100 Ток 1 накальной свечи предпускового подогрева
R101 Ток 2 накальной свечи предпускового подогрева
R106 Потенциометр подсветки приборного щитка
R134 Группа резисторов топлива MProp)
R214 Нагревательный элемент для системы обогрева HGS

K102 Реле предпускового подогрева
K106 Реле импульса стеклоочистителя
K116 Реле стояночного света
K171 Реле потребителей, клемма 15
K250 Реле фонарей заднего хода
K609 Реле стояночного заднего габаритного фонаря
K678 Реле дополнительного отопителя с отключением TRS
K718 Реле датчика температуры на внутреннем выпуске воздуха кондиционера
K467 Реле грузоподъёмного борта

H111 Центральная сигнальная лампочка
H112 Тормозной сигнал тягача справа
H113 Тормозной сигнал тягача слева
H120 Передний указатель поворота тягача справа
H121 Передний указатель поворота тягача слева
H122 Задний указатель поворота тягача справа
H123 Задний указатель поворота тягача слева
H124 Боковой указатель поворота тягача справа
H125 Боковой указатель поворота тягача слева
H162 Предупредительный зуммер
H296 Контрольная лампа EDC
H371 Контрольная лампа аварийной сигнализации

M100 Стартер
M102 Концевой выключатель стеклоочистителя
M103 Насос стеклоомывателя
M117 Серводвигатель установки угла наклона фар слева
M118 Серводвигатель установки угла наклона фар справа
M131 Централизованная смазочная система
M175 Насос фароочистителя

V188 Диодная группа из 8 диодов для аварийного выключателя аккумуляторной батареи
V636 Диод клемма 15 - устройство управления аварийным отключением
V646 Диод центрального бортового компьютера -пробуждение
V716 Диод идентификации поворотного устройства прицепа
V717 Диод идентификации поворотного устройства прицепа

Q101 Пусковой выключатель стартера клемма 50
Q105 Разъединитель плюса аккумуляторной батареи, аварийное отключение (A100 клемма 30)

X200 Диагностическая розетка (MAN-cats)
X317 Розетка прицепа ABS
X669 Штекерное соединение блокировки пуска
X744 Штекерное соединение - кабина- грузоподъёмный борт
X1205 Распределитель кабеля 31000
X1535 Штекерное соединение - кабина-тахограф
X1559 Двигатель/EDC/коробка передач IV
X1560 Монтажная колодка реле K718, K..
X1586 Электрический соединитель с 1 розеткой прицепа
X1587 Электрический соединитель с 2 розеткой прицепа
X1642 Точка заземления кабины позади приборного щитка
X1644 Точка массы кабины рядом с электрической бортовой сетью
X1754 Обжимное соединение кабеля 59104
X1757 Паяное соединение кабеля 16006
X1809 Штекерное соединение - ECAS (клемма 15)
X1822 Электрический соединитель кондиционера
X1823 Электрический соединитель кондиционера клемма 15
X1825 Обжимное соединение кабеля 31000
X1826 Обжимное соединение кабеля 31000
X1833 Обжимное соединение кабеля 16000
X1835 Обжимное соединение кабеля 58000
X1836 Обжимное соединение кабеля 58000
X1838 Обжимное соединение кабеля 58300
X1966 Штекерное соединение замка зажигания
X2417 Штекерный разъем CAN двигателя 3-кратный
X2541 Распределитель потенциала 21-пол.
X2542 Распределитель потенциала 21-полюсного кабеля 58000
X2544 Распределитель потенциала 21-полюсного К-кабеля
X3120 Болт M6 распределителя кл.30 (приборный отсек)
X3121 Болт M6 распределителя кл.30 (приборный отсек)
X3186 Штекерное соединение - Грузоподъёмный борта

Y100 Электромагнитный клапан устройства предпускового подогрева
Y114 Электромагнитная муфта компрессора
Y117 Электромагнитный клапан переднего кондиционера
Y280 Цилиндр рециркуляции ОГ (AGR)
Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива MProp)
Y341 Инжектор 1-го цилиндра
X342 Инжектор 2-го цилиндра
Y343 Инжектор 3-го цилиндра
Y344 Инжектор 4-го цилиндра
Y345 Инжектор 5-го цилиндра
Y346 Инжектор 6-го цилиндра
Y347 Инжектор 7-го цилиндра
Y348 Инжектор 8-го цилиндра
Y349 Инжектор 9-го цилиндра
Y350 Инжектор 10-го цилиндра
Y356 Блок дозирования ZME II (клапан пропорционального регулирования (Slave кл. 30)
