ГАЗ 3307 электрическая схема
30.09.2013, 18:18

ГАЗ 3307 электрическая схема.
На этой странице выложены два варианта исполнения электрической схемы ГАЗ 3307. Вторая схема находится ниже.


Газ 3309 электрическая схема

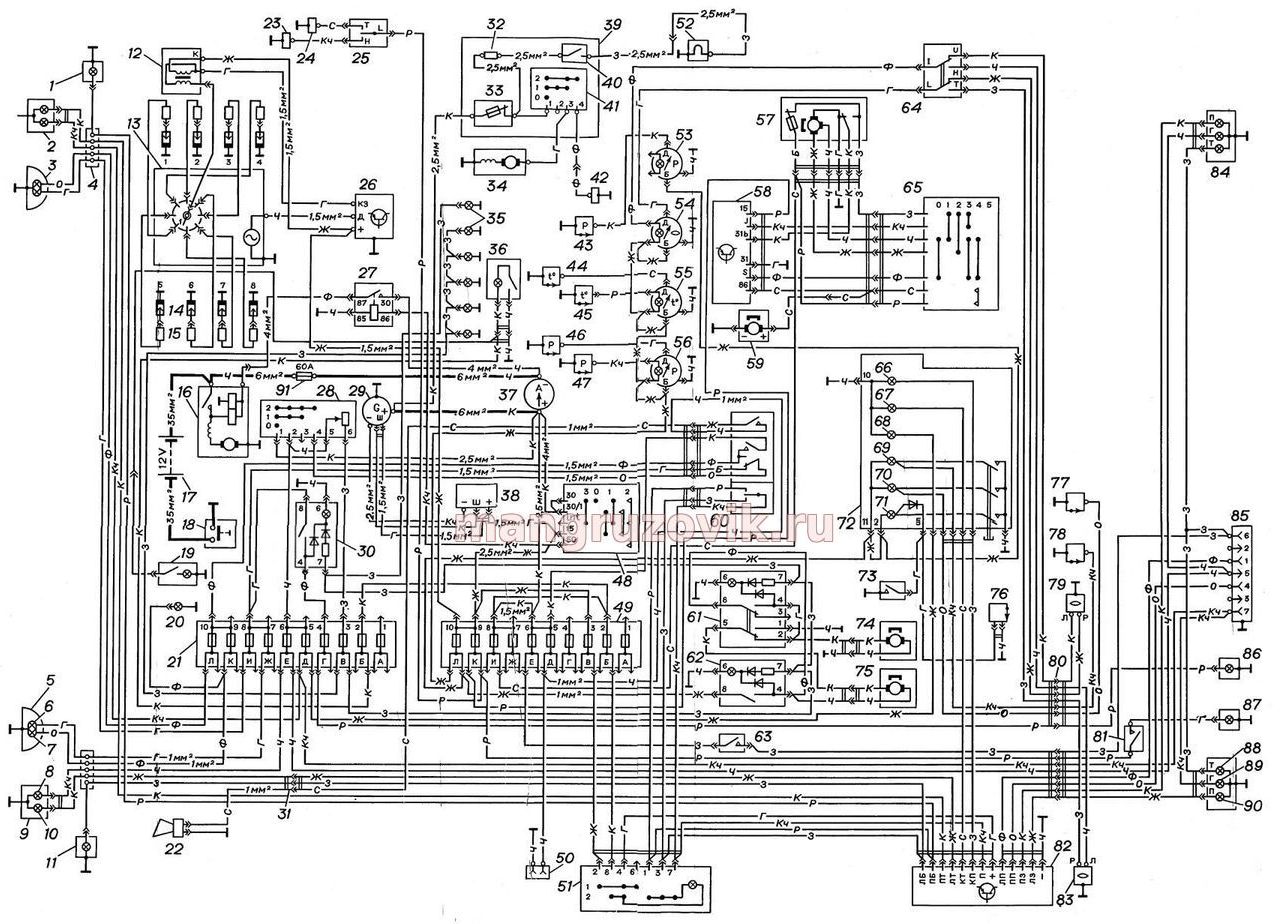

    Электросхема ГАЗ 3307



1 и 11-боковые указатели поворотов (повторители).
2 и 9-передние фонари.
4-соединительная панель.
6-ближнего света фара.
7-дальнего света фара.
8-лампа габаритного света.
10-лампа указателя поворота.
12-катушка зажигания.
13-датчик распределитель.
14 свеча.
15-помехоподавительное сопротивление.
16-стартер.
17-аккумуляторная батарея.
19-главный отключатель аккумуляторных батарей (выключатель массы).
20-лампа на щитке приборов сигнализатора дальнего света фар.
21-верхний блок предохранителей.
22-звуковой сигнал.
23-электромагнитный газовый клапан.
24-электромагнитный бензиновый клапан.
25 и 41 переключатели.
26-транзисторный коммутатор.
27-дополнительное реле включения стартера.
26 центральный переключатель света.
29-генератор.
30-выключатель заднего противотуманного фонаря.
31-штекерный разъем.
32-контрольный резистор.
33-предохранитель.
34-электродвигатель пускового подогревателя.
35-лампа освещения приборной панели.
36-плафон освещения салона.
37-указатель тока (амперметр) на приборной панели.
38-регулятор напряжения и заряда генератора.
39-пульт управления пускового подогревателя.
40-выключатель свеч.
42-электромагнитный клапан пускового подогревателя.
43-датчик давления газа.
44-датчик указателя температуры двигателя.
45-датчик аварийного перегрева двигателя.
46-датчик указателя давления масла.
47-датчик аварийного давления масла.
48-выключатель зажигания (замок зажигания).
49-нижний блок предохранителей.
50-розетка переносной лампы.
51 выключатель аварийной сигнализации.
52-свеча накаливания пускового подогревателя.
53-указатель давления газа.
54-указатель уровня топлива.
55-указатель температуры двигателя.
56-указатель давления масла.
57-электромотор стеклоочистителя (дворников).
58-реле стеклоочистителя.
59-электродвигатель омывателя лобового с текла.
60-переключатель света фар (ближний-дальний).указателей поворотов.звукового сигнала.
61-выключатель отопителя (большие обороты).
62-выключатель отопителя (малые обороты).
63-выключатель сигнала торможения (лягушка).
64-переключатель датчика уровня топлива.
65-переключатель стеклоочистителя.
66-сигнализатор поворотов прицепа.
67-сигнализатор указателей поворота тягача.
68-сигнализатор габаритных фонарей.
69-сигнализатор вакуума (2 контур тормозов).
70-сигнализатор вакуума (1 контур тормозов).
71-сигнализатор стояночного тормоза и неисправности рабочих тормозов.
72-блок сигнализаторов.
73-выключатель сигнализатора стояночного тормоза.
74-электродвигатель правого отопителя.
75-электродвигатель левого отопителя.
76-датчик уровня тормозной жидкости.
77-датчик вакуума (1 контур тормозов).
78-датчик вакуума (2 контур тормозов).
79-датчик уровня топлива.
80-соединительная колодка.
81-выключатель фонаря заднего хода (лягушка).
82-реле указателей поворота и аварийной сигнализации.
83-датчик уровня топлива дополнительного бака.
84-задний фонарь.
85-розетка прицепа.
86-задний противотуманный фонарь.
87-фонарь заднего хода.
88-лампа сигнала торможения.
89-лампа габаритного фонаря.
90-лампа указателя поворотов.
91-предохранитель.

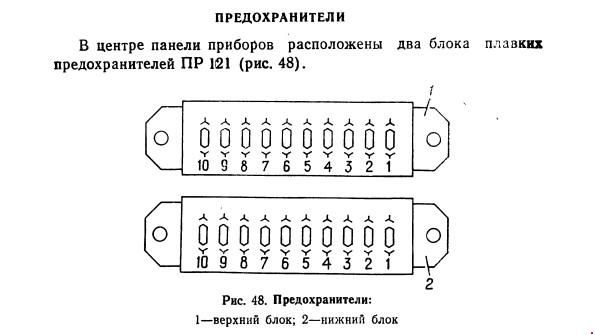

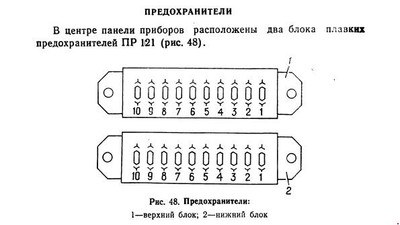

В центре панели приборов расположены два блока плавких предохранителей ПР 121.
Предохранители верхнего блока

Номер предохранителя-Допустимый ток, А-Защищаемые цепи
1 Резервный
2-Подкапотного фонаря, плафона освещения кабины
3-Освещения приборов, подсветки выключателей
4-Заднего противотуманного фонаря
5-Правого переднего и заднего габаритного света, сигнализатора габаритного света
6-Левого переднего и заднего габаритного света, сигнализатора габаритного света
7-Ближнего света левой фары
8-Ближнего света правой фары
9-Дальнего света левой фары, сигнализатора дальнего света
10-Дальнего света правой фары
ГАЗ-3309 и ГАЗ-3307. Предохранители нижнего блока

Номер предохранителя-Допустимый ток, А-Защищаемые цепи
1-Резервный
2-Аварийной сигнализации
3-Указателей поворотов
4-Резервный (ГАЗ-3309), блока управления МСУД (ГАЗ-3307)
5-вукового сигнала, розетки переносной лампы
6-Сигнала торможения
7-Резервный
8-Стеклоочистителя, стеклоомывателя
9-Фонаря заднего хода, реле стеклоочистителя
10-Отопителя, приборов, сигнализаторов

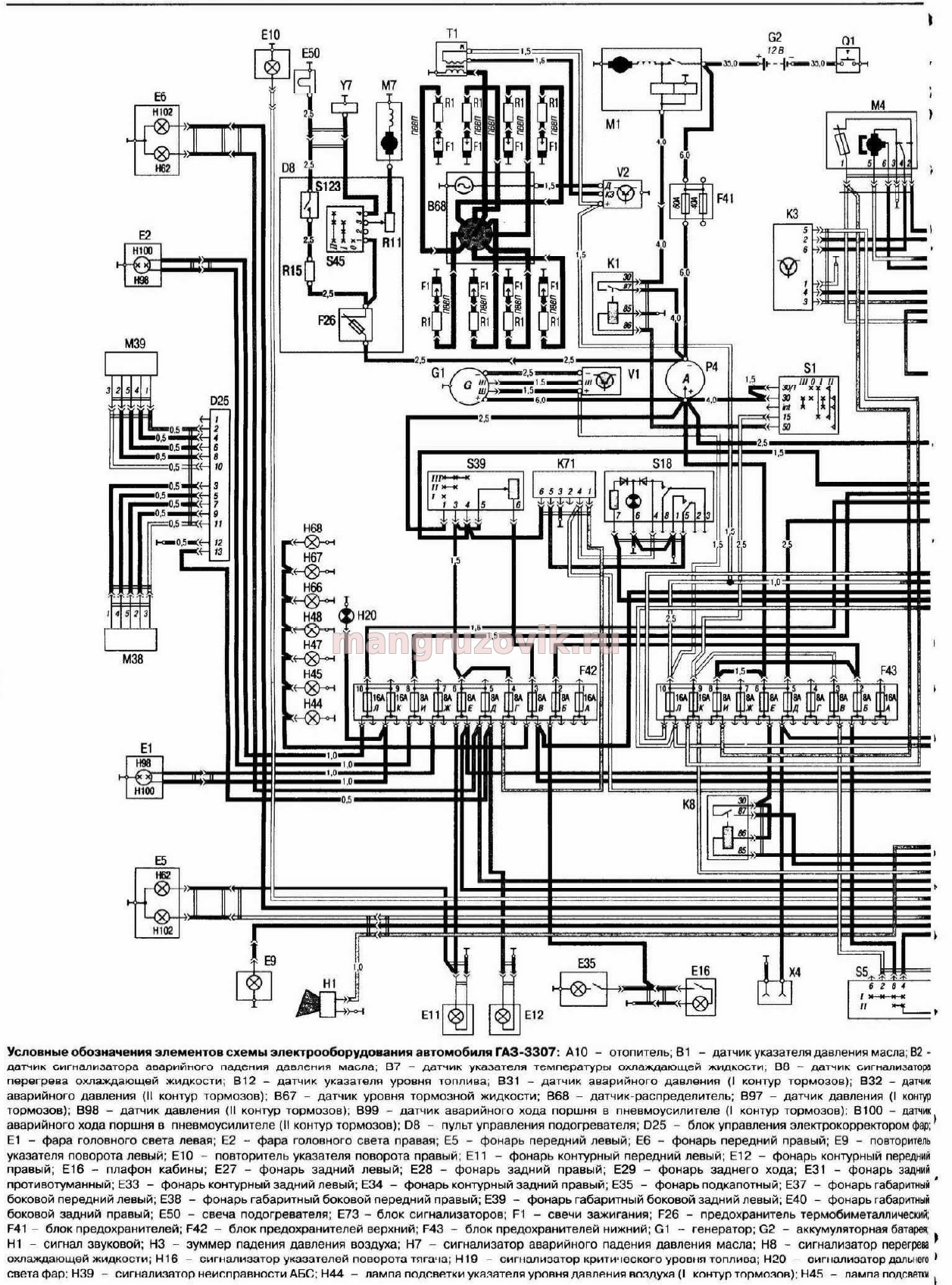

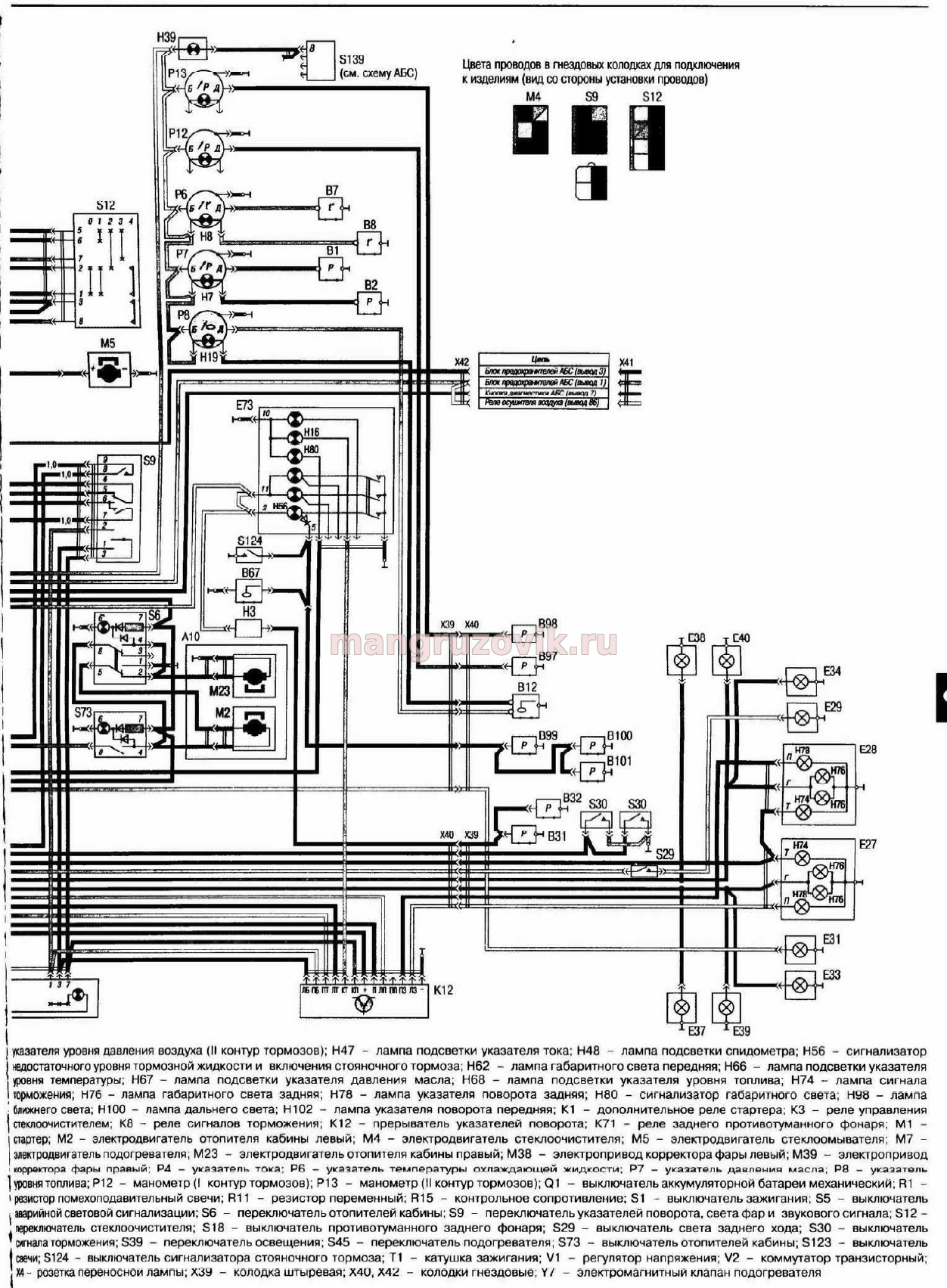

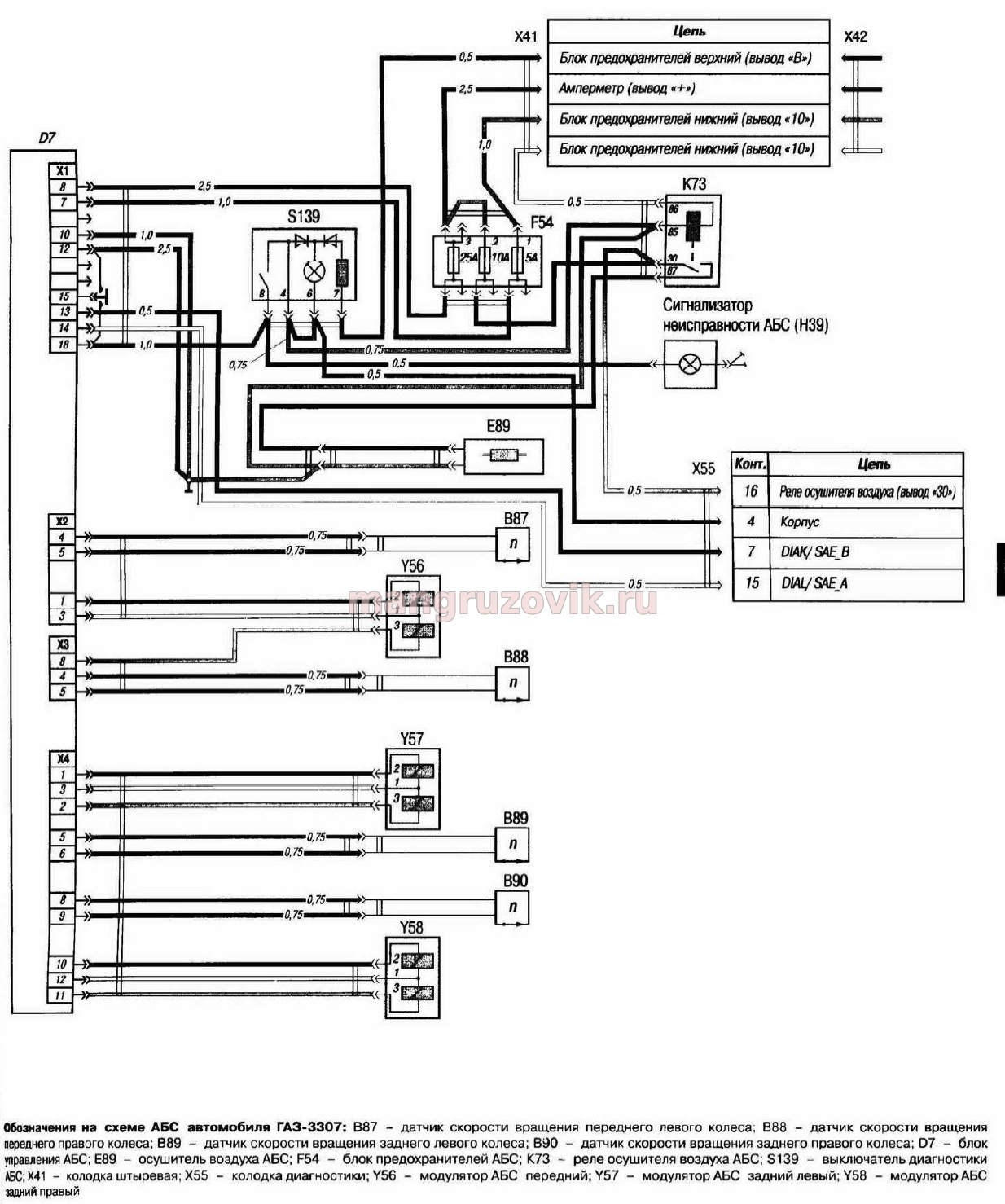

Еще один вариант электрической схемы ГАЗ 3307

Схемы кликабельны

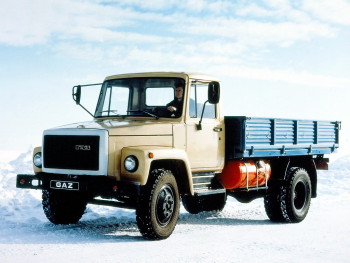

ГАЗ-3307 и ГАЗ-3309 — советские и российские автомобили в семействе четвёртого поколения среднетоннажников производства Горьковского автозавода. Бортовой карбюраторный грузовик ГАЗ-3307 выпускается серийно с конца 1989 года, а турбодизельный грузовик ГАЗ-3309 — с конца 1994 года. ГАЗ-3307 пришёл на смену семейству третьего поколения ГАЗ-52/53, которое полностью вытеснил с конвейера к началу 1993 года. Грузовые автомобили ГАЗ-3307 и ГАЗ-3309 грузоподъёмностью 4,5 т предназначены для эксплуатации по всем видам дорог с твёрдым покрытием.
