Электрическая схема ЗИЛ-4331 и 133 г
цветная с описанием.

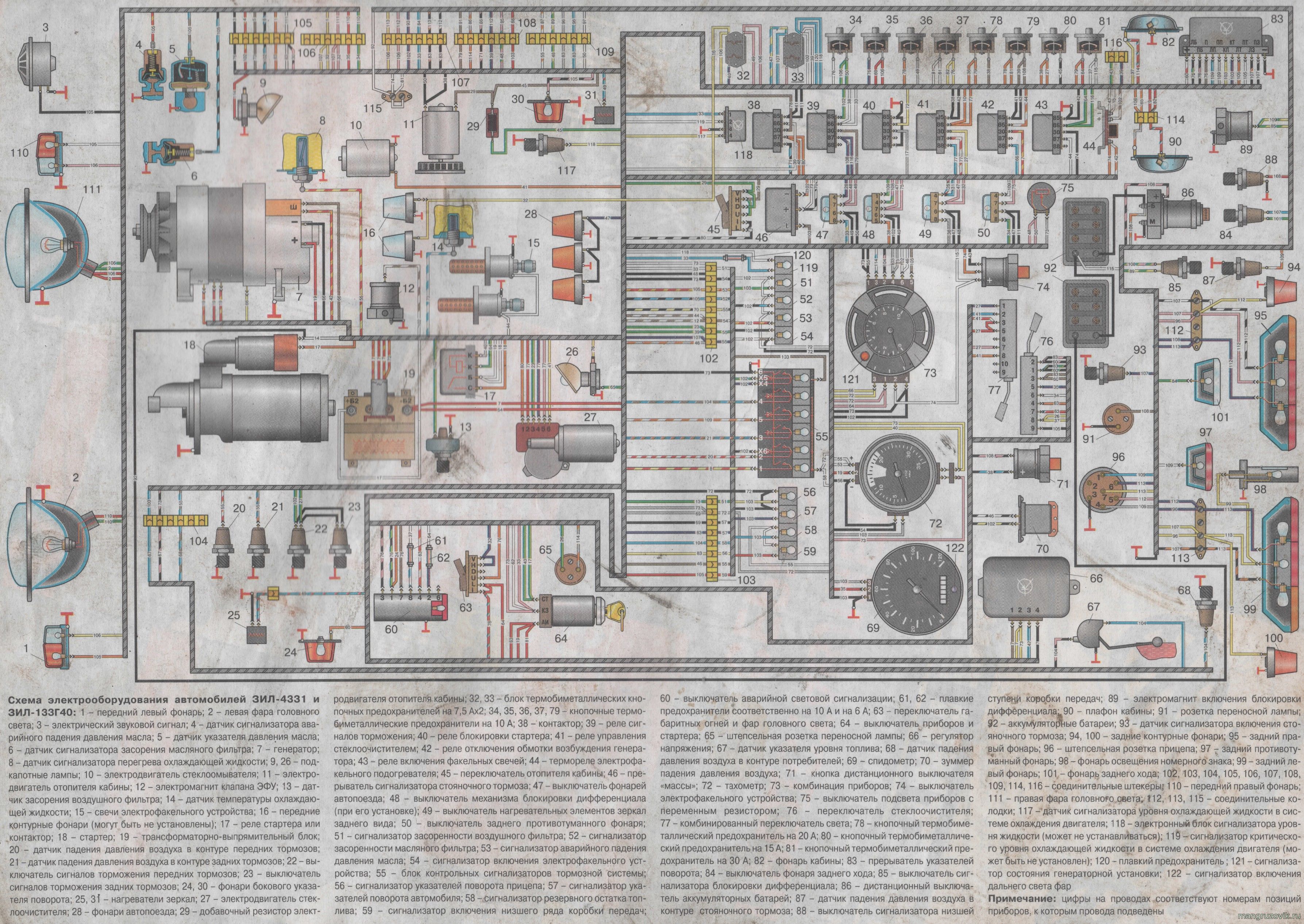

Электрическая схема содержит элементы и узлы подключения всего автомобиля ЗИЛ-4331 и 133 г.
Описание электросхемы находится в нижней части рисунка, указаны подключение приборной панели, указатели и аварийные сигнализирующие лампы на приборке, контакты и цвет проводов подключения фар дальнего и ближнего света, габаритные огни, подключение противотуманных фар и дополнительных прожекторов, даны подключения указателей поворотов и повторителей как передних так и задних, распиновка интегрального реле поворотов и плавких предохранителей, стоп сигналы автомобиля и огни заднего хода, точки соединения огней автопоезда, подключение звукового зуммера на пневматическую систему, описаны датчики на двигателе и всего автомобиля, электрофакельного устройства предварительного подогрева двигателя, подключение салонного освещения, подключение стартера и цепи зарядки генератора, центрального отключателя массы автомобиля от аккумуляторных батарей и подключение кнопки массы, контактная группа и цвет проводов на звуковые сигналы, розетки, описаны назначение термопредохранителей кнопочных и статичных, обычных плавких предохранителей, подключение трансформаторно выпрямительного блока, свечей преднакала, подключение электро мотора отопителя и гасящего ток мотора сопротивления, соединение стеклоочистителя и омывателя лобового стекла, электрическая схема подогревателей зеркал заднего вида, описаны назначение контактов розетки для прицепа.
цифры на проводах соответствуют номерам позиций приборов к которым провода подведены.
ПРИМЕР

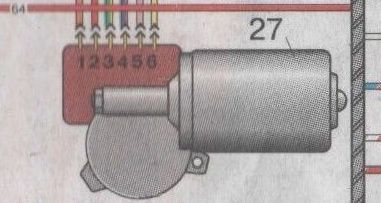

Если на электрической схеме провод маркирован цифрой 27, это означает, что провод завязан гальванически с электромотором электроочистителя ветрового стекла (тремя проводами черного, красного и розового цвета). Смотри рисунок.
Смотреть электросхему
размер 2,8 мегабайт,разрешение 3500 х 2500 пикселей
Электрическая схема кликабельна
