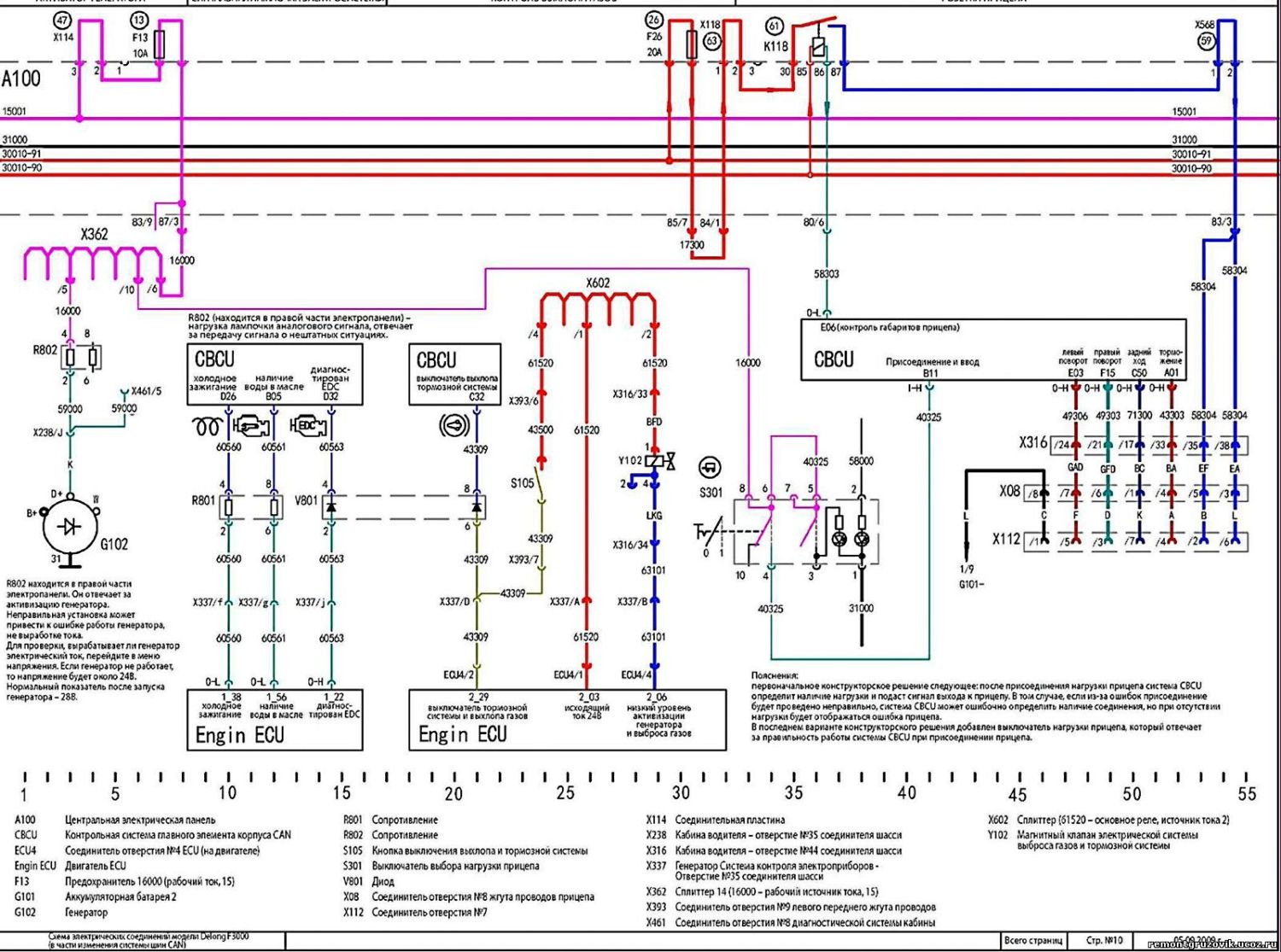

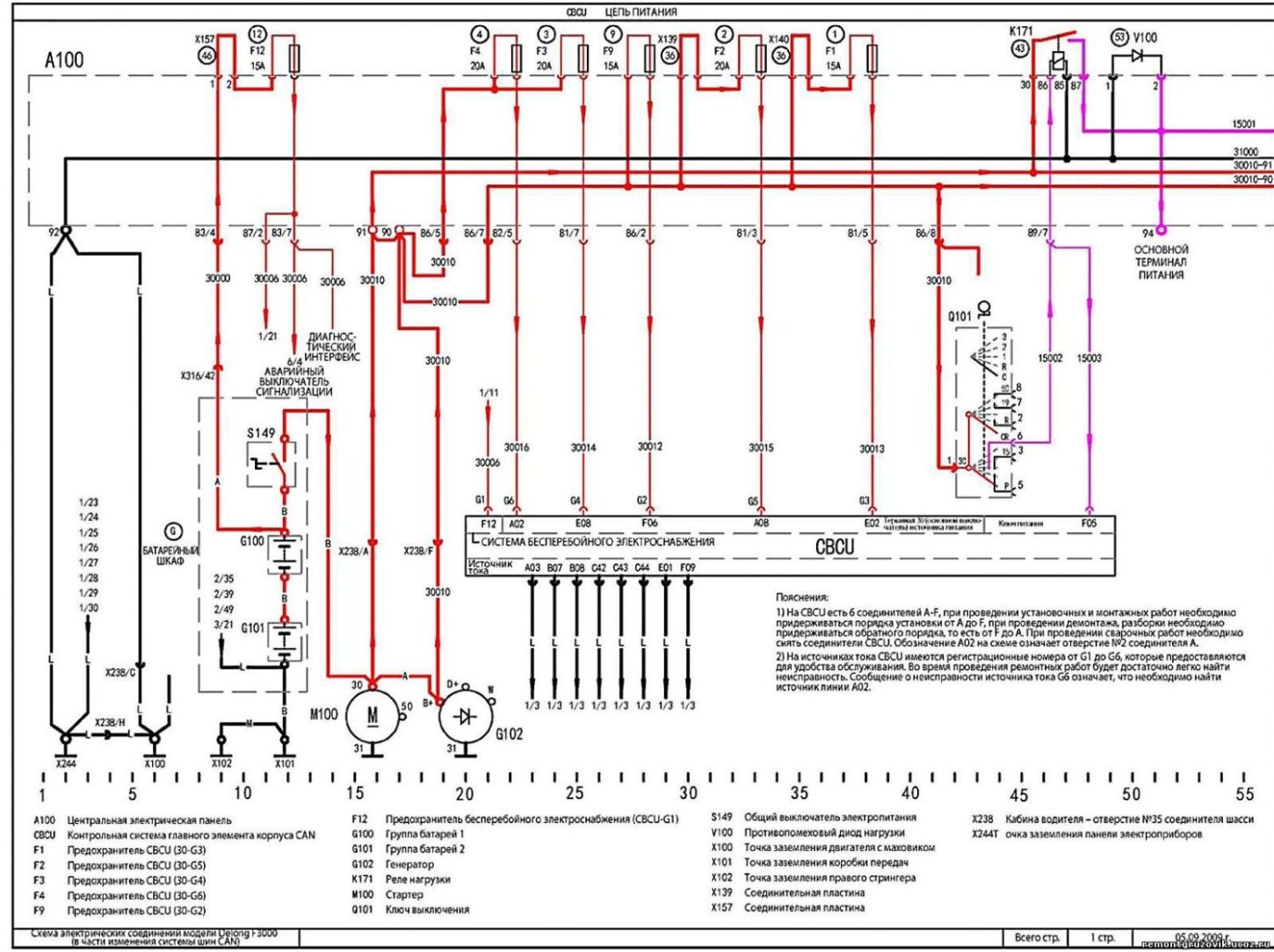

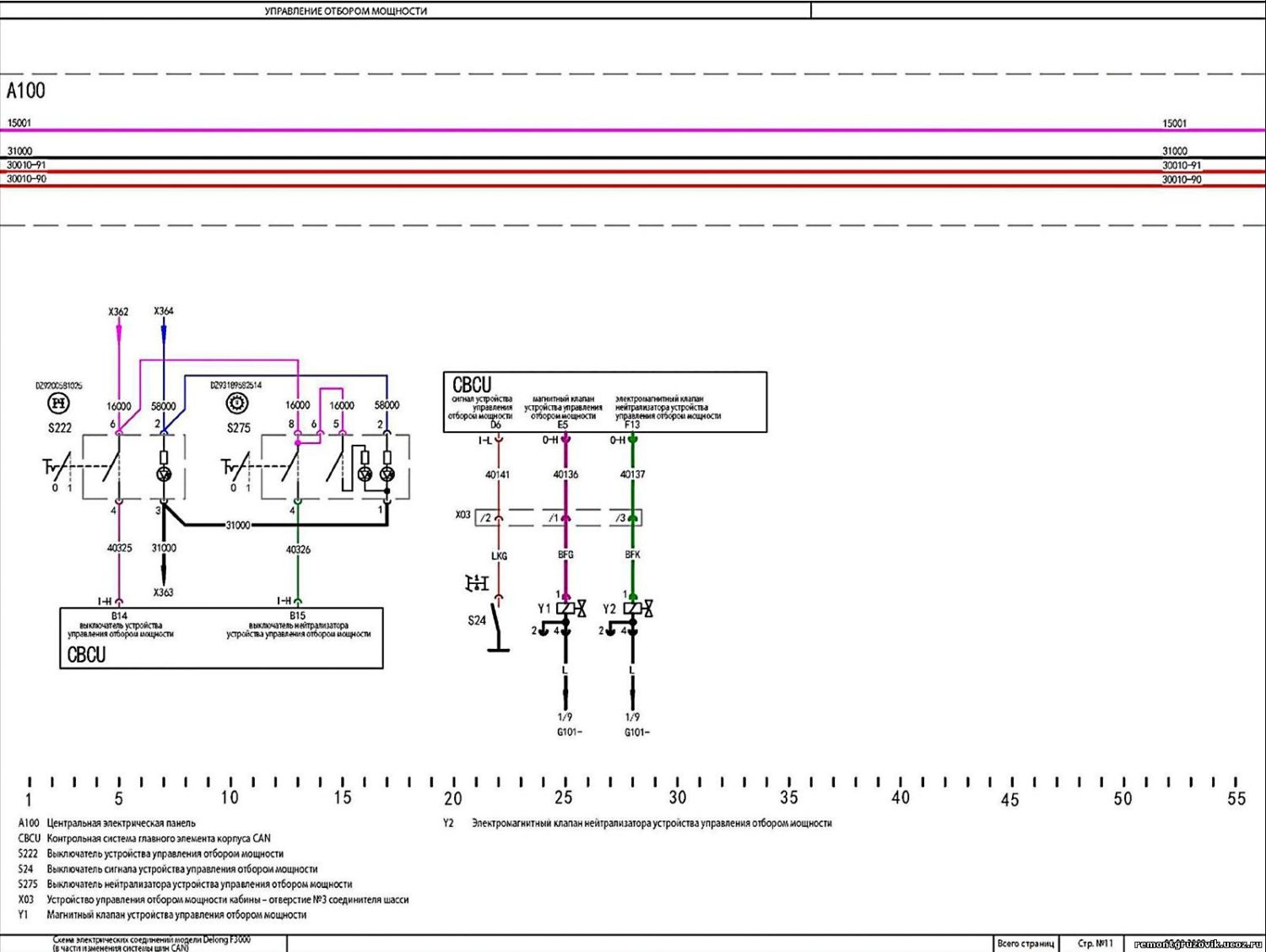

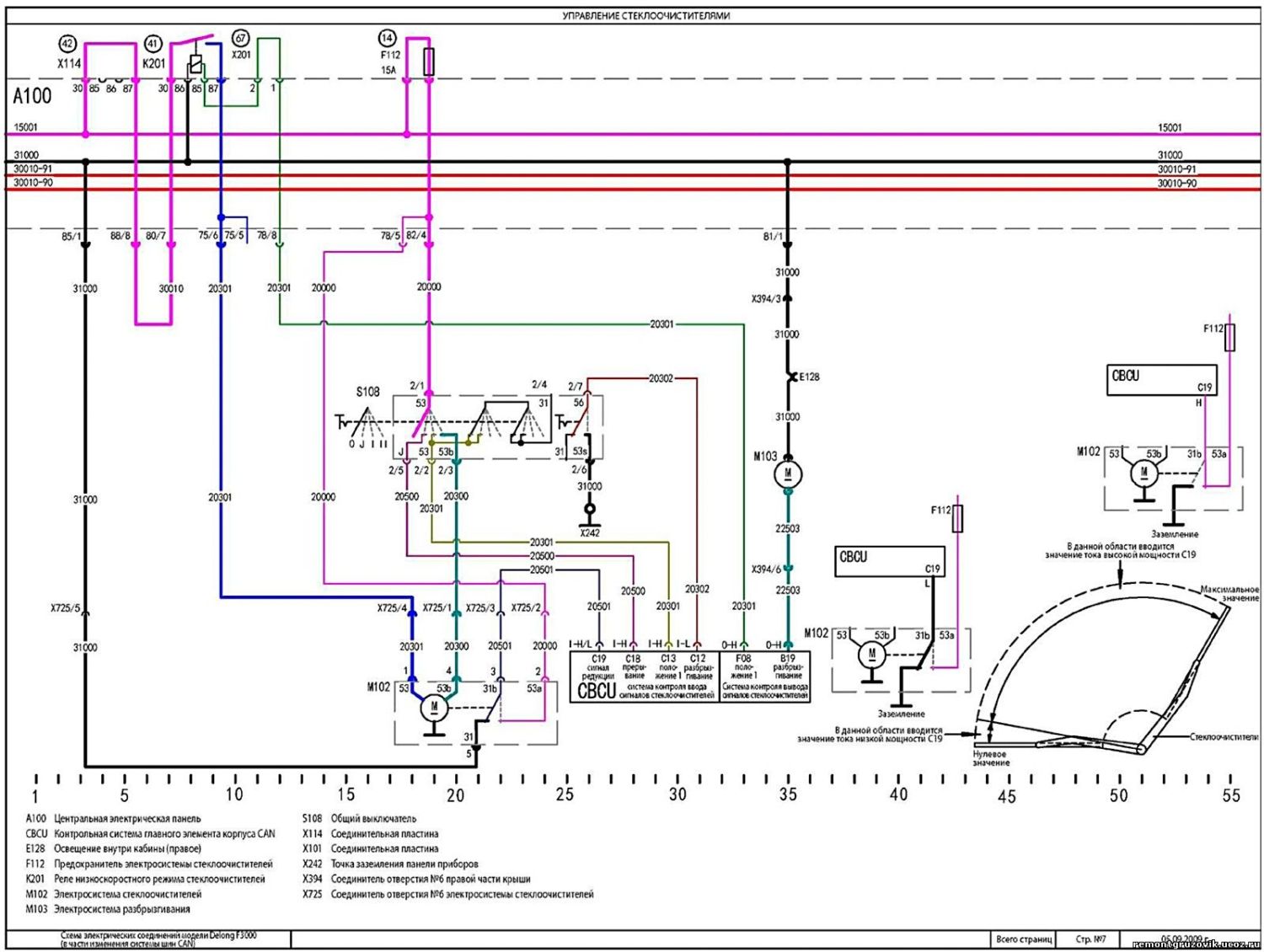

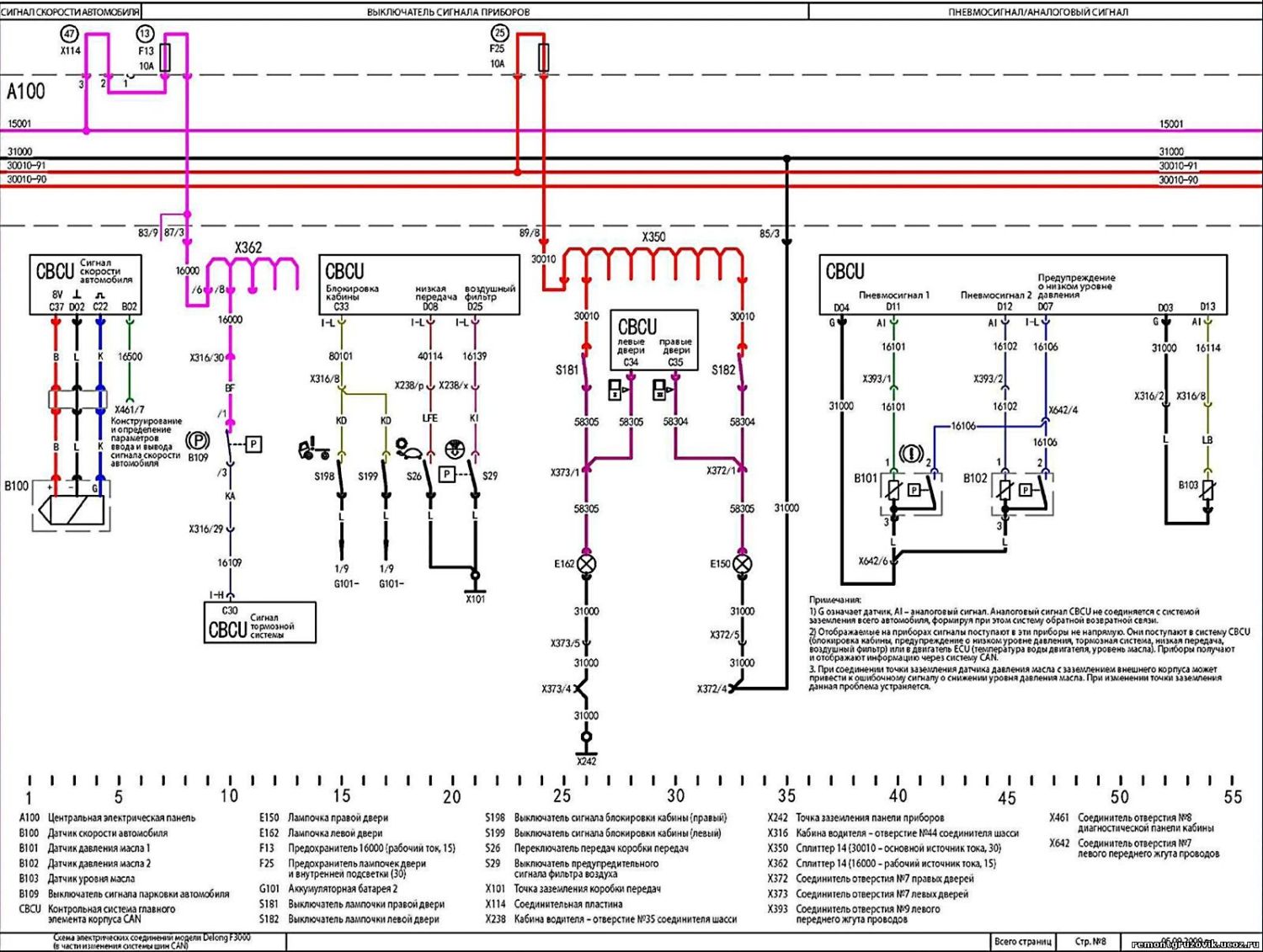

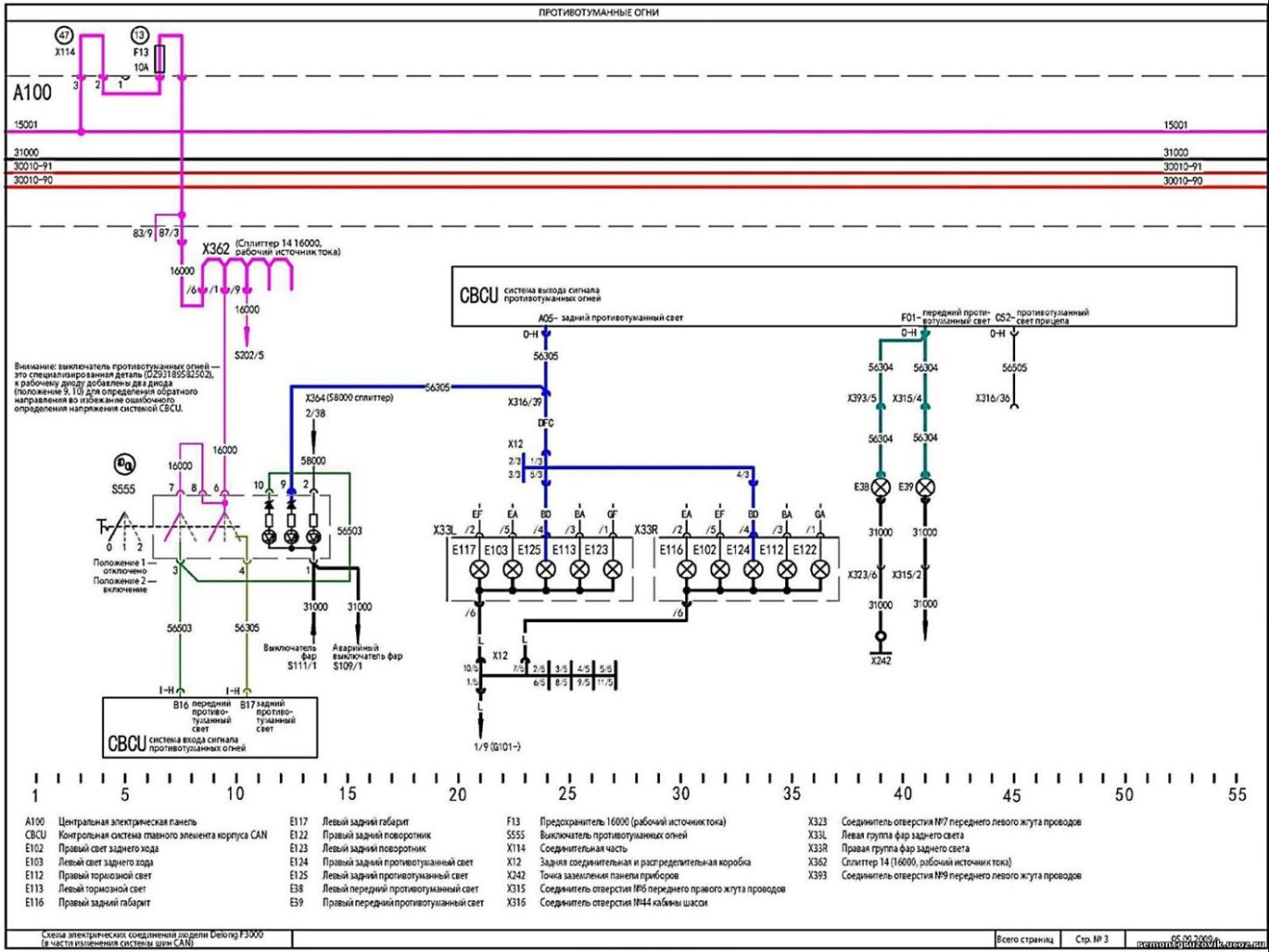

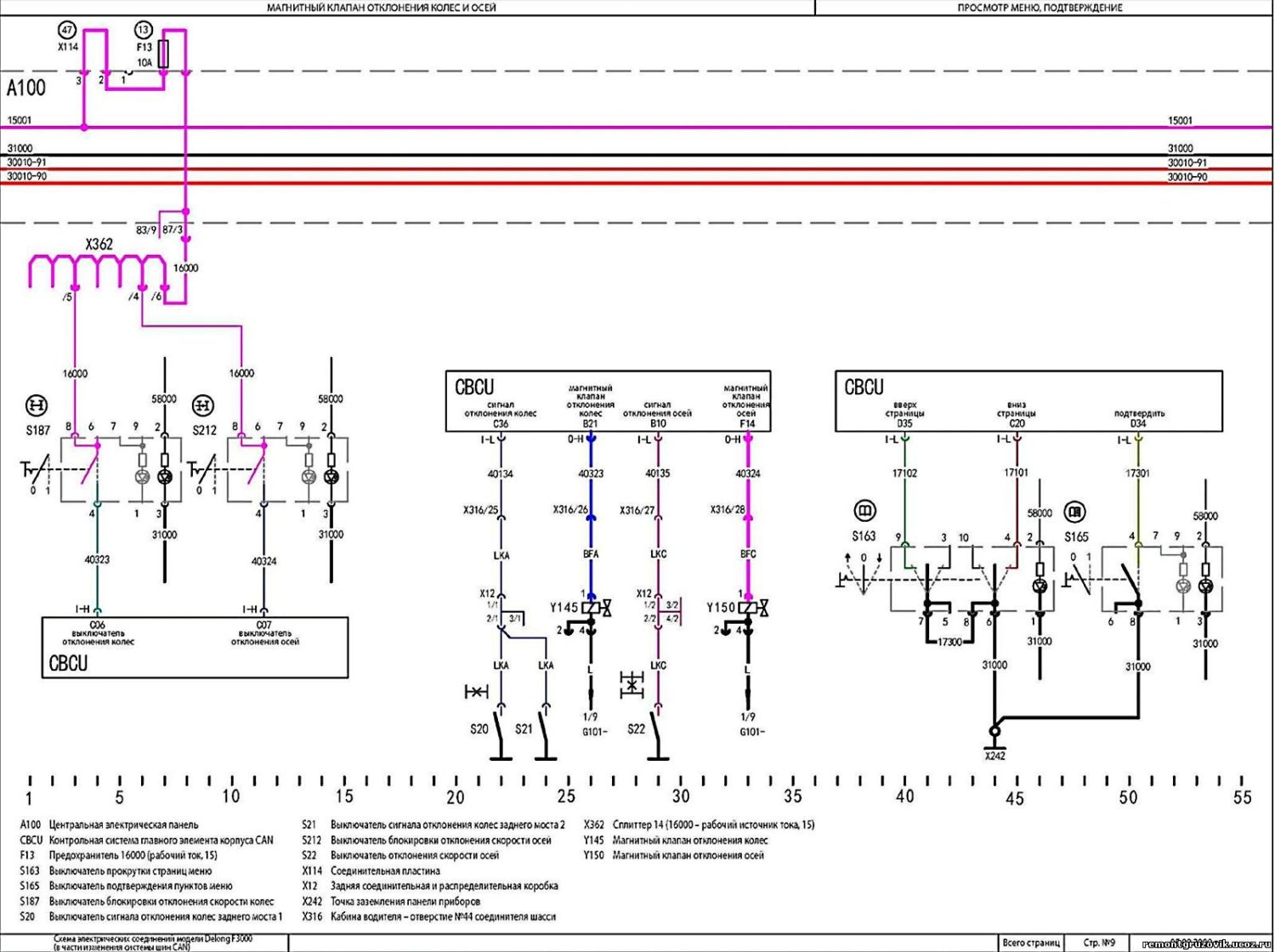

электрическая схема SHAANXI SX3255DR с кабиной F3000
29.07.2014, 13:34

SHAANXI SX3255DR с кабиной F3000.

электрическая схема грузовика,китайского производства,

некоторые параметры


Самосвальная платформа:

Объем платформы, м3   19.3, Угол подъема платформы, град.  50

Направление разгрузки назад Гидроподъемник среднего расположения

Двигатель:

WP10.336 «STEYR», Тип дизельный с турбонаддувом

Максимальная мощность, кВт/л.с (об/мин) 247/336 (1900)

Максимальный крутящий момент, Нм (об/мин) 1500 (1350..1500)

Рабочий объем цилиндров, см3    9,726, Степень сжатия    17:1

Количество и расположение цилиндров   6, рядное

Система питания:

Common Rail  марки Bosch, Емкость топливного бака, л   380

Электрооборудование:

Напряжение, В  24

Сцепление:

Сухое, однодисковое

Коробка передач:

Fast Fuller, 12JS160TA, механическая, двенадцатиступенчатая,

Главная передача:

Двухступенчатый редуктор с колесной планетарной передачей, Передаточное число 5,73

Рулевое управление:

ZF 8098

Тормозная система:

Тормозные барабаны, с пневматическим приводом,  ABS WABCO

Шины:

Радиальные, металлокордовые, 12.00 R20, 10 R20

Кабина:

MAN F2000, цельнометаллическая,  откидывающаяся вперед, с одним спальным местом

Характеристики а/м с полной массой 33500кг:

Максимальная скорость, км/ч   77, Расход топлива, л   36

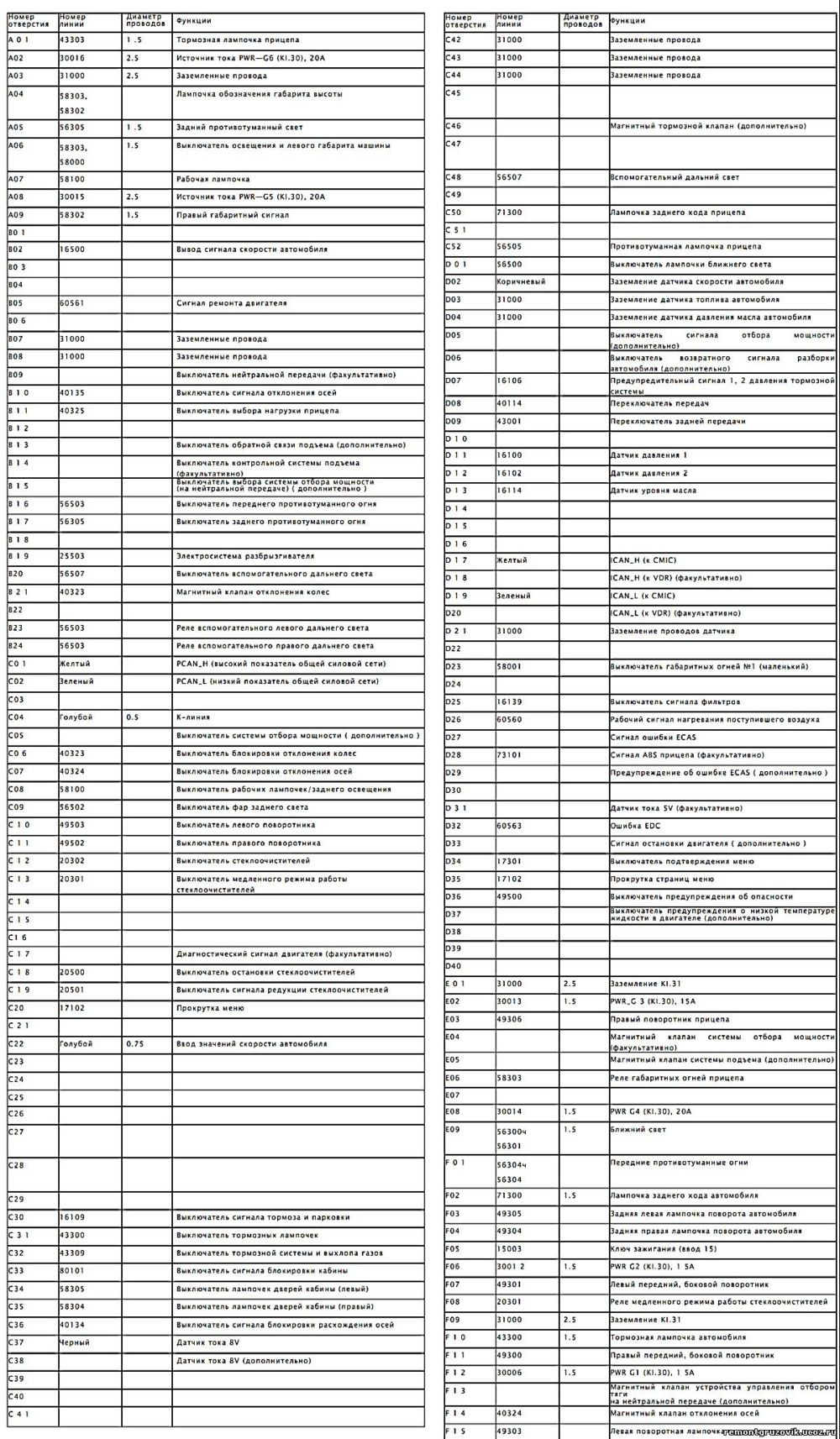

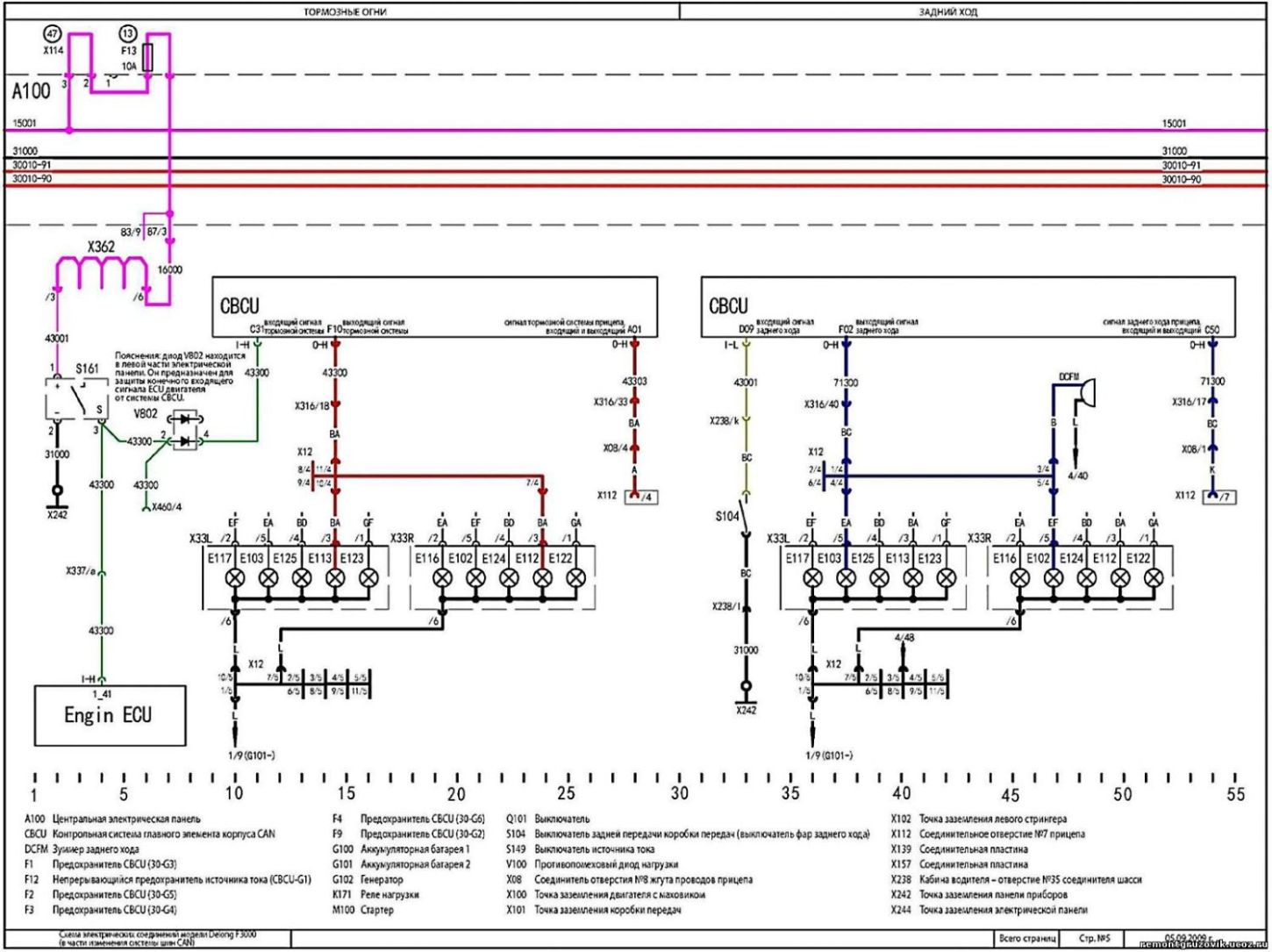

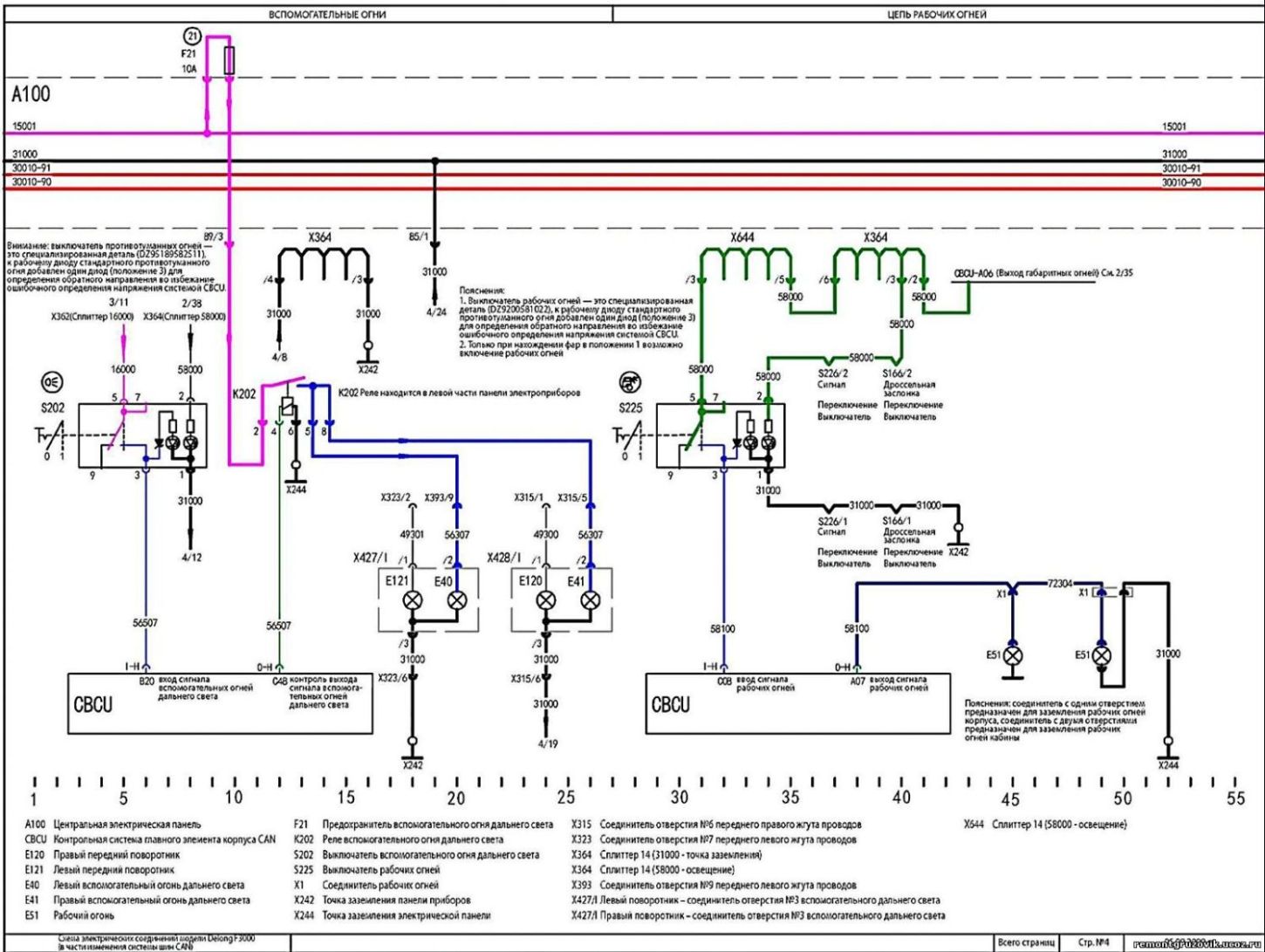

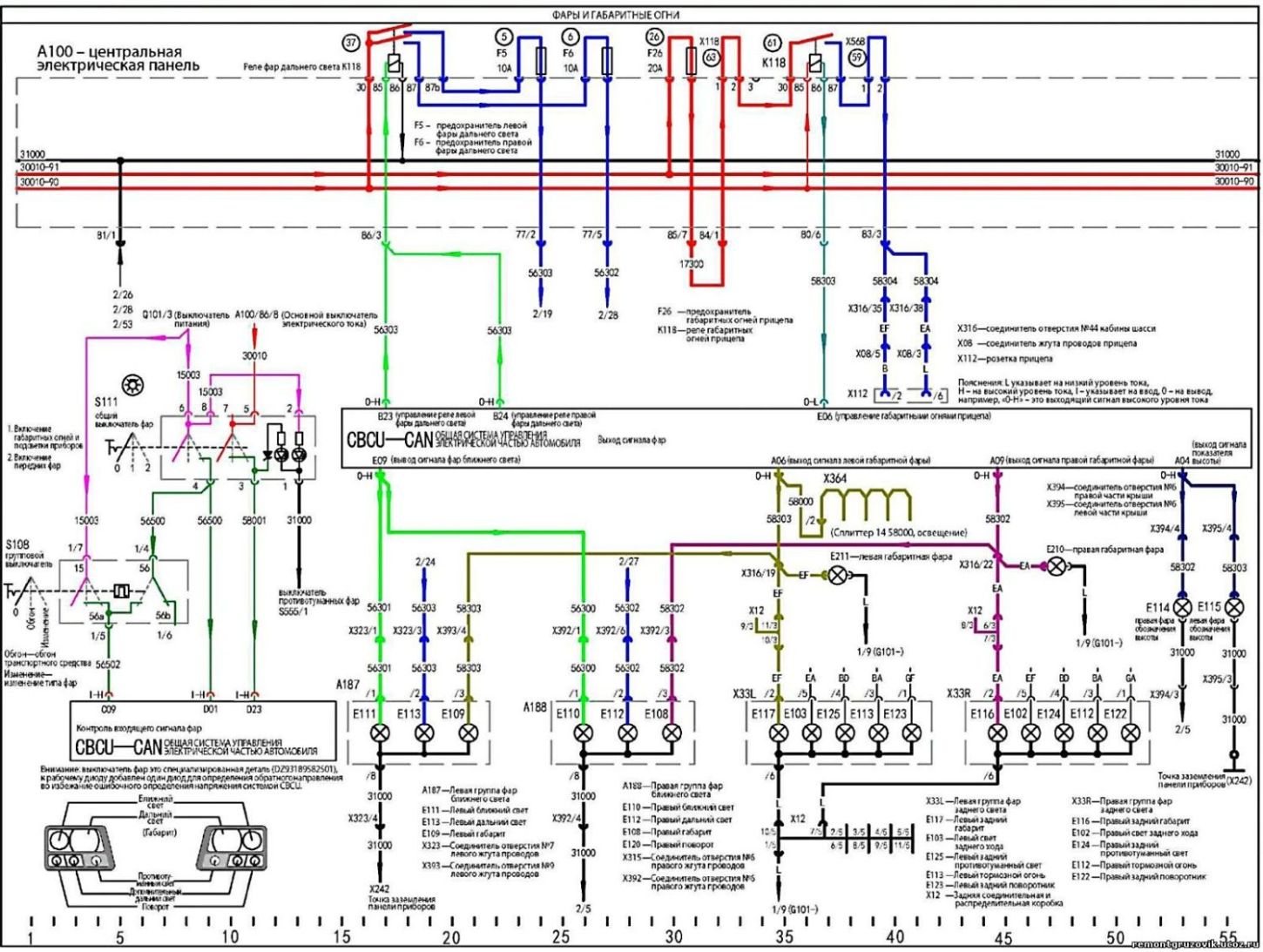

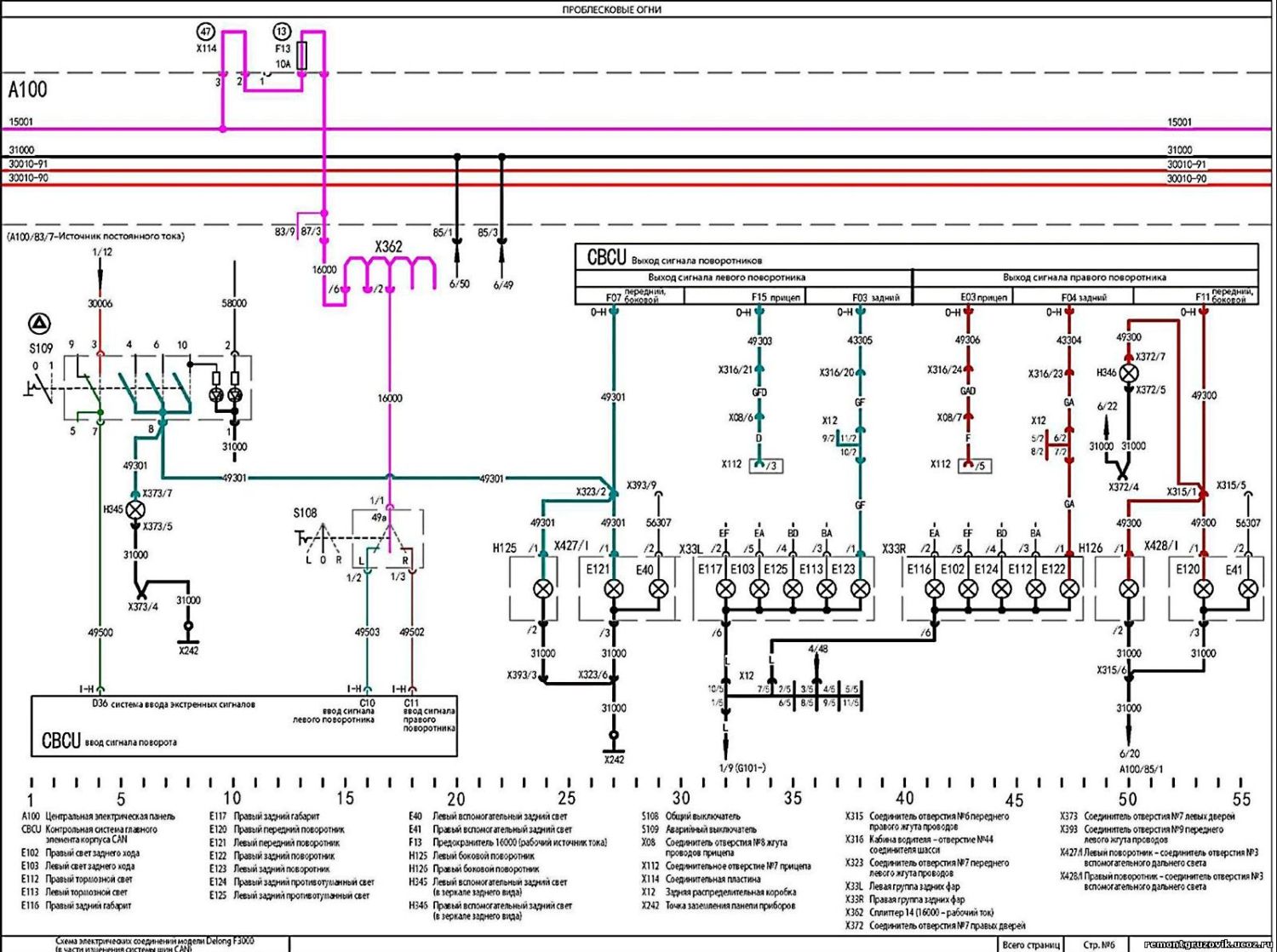

карты электрических соединений
