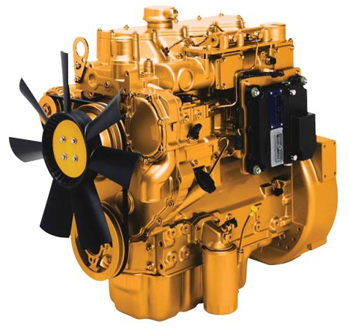

Двигатель Caterpillar диагностические коды CID -1 часть

двигатель Caterpillar диагностические коды CID -2 часть

двигатель Caterpillar диагностические коды CID -3 часть

двигатель Caterpillar диагностические коды MID

диагностические коды двигателя Caterpillar FMI

двигатель Caterpillar диагностические коды
1 Форсунка цилиндра  1
2 Форсунка цилиндра № 2
3 Форсунка цилиндра № 3
4 Форсунка цилиндра № 4
5 Форсунка цилиндра № 5
6 Форсунка цилиндра № 6
7 Форсунка цилиндра № 7
8 Форсунка цилиндра № 8
9 Форсунка цилиндра № 9
10 Форсунка цилиндра № 10
11 Форсунка цилиндра № 11
12 Форсунка цилиндра № 12
13 Форсунка цилиндра № 13
14 Форсунка цилиндра № 14
15 Форсунка цилиндра № 15
16 Форсунка цилиндра № 16
17 Топливный отсечной клапан
18 Топливный управляющий клапан
19 Байпасный клапан акселератора
20 Устройство изменения угла опережения впрыска топлива
21 Датчик положения двигателя
22 Датчик опережения впрыска топлива
23 Привод рейки
24 Датчик положения рейки
27 Привод турбонагнетателя с изменяемой геометрией № 1
28 Привод турбонагнетателя с изменяемой геометрией № 2
41 Питание ЭБУ (электонного блока управления) 8 В постоянного тока
42 Клапан включения форсунки
70 Контактный датчик стояночного тормоза
71 Таймер останова на холостом ходу
75 температурный датчик масла гидравлического контура системы рулевого управления
81 Датчик давления на входе уловителя посторонних частиц
82 Датчик давления системы пневмозапуска
84 Датчик скорости передвижения
91 Датчик положения педали акселератора (газа)
94 Датчик давления подкачки топлива
95 Датчик перепада давления на топливном фильтре
96 Датчик уровня топлива
98 Датчик уровня масла в двигателе
99 Датчик перепада давления на масляном фильтре двигателя
100 Датчик давления масла в двигателе
101 Датчик давления картерных газов
102 Датчик давления турбонаддува
104 Датчик давления масла турбокомпрессора
105 температурный датчик впускного коллектора
106 Датчик входного давления воздуха
109 Датчик давления охл.жидк. на выходе из двигателя
110 температурный датчик жидкости охлаждения двигателя
111 Датчик уровня охл.жидк. двигателя
112 Датчик перепада давления на фильтре охл.жидк. двигателя
124 Уровень масла коробки передач
126 Датчик перепада давления на масляном фильтре коробки передач
127 Датчик давления масла коробки передач
138 Переключатель режима пониженного тягового усилия
139 электромагнит подачи наконечника назад
140 электромагнит подачи наконечника вперед
141 Выключатель экономичного режима
142 Датчик положения дверцы для очистки радиатора
143 Контактный датчик давления блока управления нейтралью
144 Реле звукового сигнала заднего хода
145 Цепь электропитания 12 В
146 Переключатель режима сцепного устройства
147 Датчик давления муфты блокировки
148 Датчик давления в гидросистеме хода
149 Трехпозиционный электромагнит системы стабилизации рабочего орудия при движении
150 Датчик скорости трамбователя
151 электромагнит трамбователя
152 Диагностическая лампа системы управления ходом
153 Датчик частоты вращения правого приводного мотора
154 Датчик частоты вращения левого приводного мотора
155 электромагнит включения хода
156 электромагнит правого поворота задним ходом (электронное табло)
157 электромагнит левого поворота задним ходом (электронное табло)
158 электромагнит правого поворота передним ходом (электронное табло)
159 электромагнит левого поворота передним ходом (электронное табло)
160 Реле рабочего оборудования асфальтоукладчика
161 Датчик тормозной (ходовой) педали
162 Датчик рулевого колеса
163 Датчик рулевого угла поворота
164 Датчик давления включения форсунки
167 Датчик зарядного напряжения генератора переменного тока
168 Напряжение электрической системы
171 температурный датчик окружающего воздуха
172 температурный датчик воздуха во впускном коллекторе
174 температурный датчик топлива
175 температурный датчик масла в двигателе
177 температурный датчик масла коробки передач
190 Датчик частоты вращения коленчатого вала двигателя
191 Датчик частоты вращения выходного вала коробки передач
248 Канал передачи данных фирмы Caterpillar
249 Канал передачи данных J1922 SAE (Общества автомобильных инженеров)
250 Канал передачи данных J1708/J1587 SAE (Общества автомобильных инженеров)
252 Блок калибровки
253 Персональный чип блока управления
254 Блок электронного управления
256 Карта регулировочных характеристик двигателя
257 Уровень детонации
258 Датчик угла поворота коленчатого вала
259 Задаваемый программно момент впрыска топлива
260 Датчик содержания кислорода в выхлопных газах (лямбда)
261 Калибровка момента впрыска топлива
262 Цепь питания датчиков 5 В
263 Цепь питания цифровых датчиков (8 или 12 В)
264 Педаль уменьшения оборотов
265 Цепь входного сигнала останова двигателя, задаваемого пользователем
266 Цепь входного сигнала сухой прокрутки двигателя (без впрыска топлива)
267 Цепь входного дистанционного командного сигнала защитного останова двигателя
268 Ошибка запрограммированного параметра
269 Цепь питания датчика
270 Код кабеля компьютеризированной системы контроля (CMS)
271 Звуковая аварийная сигнализация
272 Датчик превышения допустимого турбонаддува
273 Датчик давления на выходе турбонагнетателя
274 Датчик атмосферного давления
275 Датчик давления на входе правого турбонагнетателя
276 Датчик давления на входе левого турбонагнетателя
277 Датчик калибровки момента впрыска
278 Световой индикатор включения автоматического регулятора частоты вращения двигателя (AESC)
279 температурный датчик жидкости охлаждения охладителя наддувочного воздуха в передней секции
280 температурный датчик редуктора
281 Световой индикатор необходимости проверки двигателя
282 Световой индикатор превышения допустимой частоты вращения двигателя
283 Световой индикатор засоренности воздушного фильтра
284 Сигнал включения EMS (электронной системы контроля) (сигнал работы двигателя)
285 Световой индикатор перегрева охл.жидк. двигателя
286 Световой индикатор пониженного давления масла
287 Слаботочный цифровой выход  7
288 Слаботочный цифровой выход  8
289 Датчик давления топлива — перед топливным фильтром
290 Датчик давления в насосе привода вентилятора охлаждения двигателя
291 электромагнит вентилятора охлаждения двигателя
292 электромагнит вентилятора охлаждения масла гидросистемы
293 Силовой аналоговый выход  3
294 Силовой аналоговый выход  4
295 Блок управления гидравлического экскаватора большой мощности
296 Блок управления коробкой передач
297 Система полноприводного управления
298 Контактный датчик педали рабочего тормоза
299 Датчик положения рычага переключения коробки передач
300 Первичные обмотки катушек зажигания
301 Первичная обмотка катушки зажигания 1
302 Первичная обмотка катушки зажигания 2
303 Первичная обмотка катушки зажигания 3
304 Первичная обмотка катушки зажигания 4
305 Первичная обмотка катушки зажигания 5
306 Первичная обмотка катушки зажигания 6
307 Первичная обмотка катушки зажигания 7
308 Первичная обмотка катушки зажигания 8
309 Первичная обмотка катушки зажигания 9
310 Первичная обмотка катушки зажигания 10
311 Первичная обмотка катушки зажигания 11
312 Первичная обмотка катушки зажигания 12
313 Первичная обмотка катушки зажигания 13
314 Первичная обмотка катушки зажигания 14
315 Первичная обмотка катушки зажигания 15
316 Первичная обмотка катушки зажигания 16
317 Датчик нагрузки
318 Правый датчик детонации
319 Левый датчик детонации
320 Датчик частоты вращения/момента впрыска
321 Клавишный переключатель сброса/подтверждения диагностического сообщения
322 Реле останова двигателя
323 Световой индикатор останова двигателя
324 Лампа аварийной сигнализации
325 Детонация, вызванная системой зажигания
326 Система детонации
327 Неверное число датчиков детонации
328 Неверное число цилиндров двигателя
329 Ошибка канала связи
330 Вход с контактного датчика содержания пропана
331 Выключатель зажигания
332 Переключатель клавиатуры
333 Переключатель сигнализатора
334 Резервный выход
335 электромагнит шнека ковша скрепера
336 Переключатель управления двигателем
337 Дистанционный выключатель аварийного останова двигателя
338 Реле насоса предпусковой смазки двигателя
339 Контактный датчик давления предпусковой смазки двигателя
340 электромагнит отсечки воздуха
341 электромагнит 4 прогрева распределителя гидросистемы
342 Вспомогательный датчик частоты вращения коленчатого вала двигателя
343 Форсунка впрыска нейтрализатора окислов азота в выхлопных газах
344 Реле насоса впрыска нейтрализатора окислов азота в выхлопных газах
345 Датчик давления системы впрыска нейтрализатора окислов азота в выхлопных газах
346 Реле системы стабилизации рабочего орудия при движении
347 электромагнит регулирования подачи (рабочего объема) гидромотора гидростатической коробки передач
348 Выключатель блокировки коробки передач
349 электромагнит синхронизации коробки передач
350 Датчик положения тяги подъема
351 Датчик положения тяги перекоса
352 Датчик рычага подъема (в кабине)
353 Датчик рычага перекоса (в кабине)
354 электромагнит 1 подъема
355 электромагнит 1 опускания
356 электромагнит 1 разгрузки
357 электромагнит 1 возврата
358 Привод нагнетания давления в управляющем контуре гидросистемы рабочего оборудования
359 Электромагнит фиксации подъема
360 Электромагнит фиксации опускания
361 Электромагнит фиксации наклона для загрузки
362 электромагнит регулирования частоты вращения вентилятора двигателя
363 Привод системы стабилизации рабочего орудия при движении
364 Датчик давления в поршневой полости гидроцилиндра подъема
365 Переключатель установки ограничителя
366 Контактный датчик полуавтоматической выемки
367 Выключатель системы стабилизации рабочего орудия при движении
368 Переключатель автоматического/ручного режима работы коробки передач
369 Вход с индикатора включенной передачи коробки передач
370 электромагнит плавающего положения стрелы
371 электромагнит звукового сигнала
372 электромагнит открытия ковша (для экскаватора с прямой лопатой)
373 электромагнит закрытия ковша с разгрузкой через откидное дно (для экскаватора с прямой лопатой)
374 электромагнит тормоза механизма поворота
375 электромагнит тормоза механизма поворота
376 Сигнализатор хода
377 электромагнит ходового тормоза
378 электромагнит системы автоматической смазки машины
379 Датчик давления системы автоматической смазки машины
380 Контактный датчик давления модуляции переключения коробки передач
381 Контактный датчик нейтрального положения рычага подъема (в кабине)
382 Датчик положения рычага сцепного устройства
383 Датчик положения сцепного устройства
384 Переключатель тяги
385 Контактный датчик нейтрального положения рычага наклона (в кабине)
386 электромагнит подъема сцепного устройства
387 электромагнит опускания сцепного устройства
388 Обратная магистраль электромагнита сцепного устройства
389 Контактный датчик нейтрального положения вспомогательного рычага
390 электромагнит регулирования потока масла через гидромотор переднего хода
391 электромагнит регулирования потока масла через гидромотор заднего хода
392 электромагнит подачи масла
393 электромагнит привода передних колес
394 электромагнит регулирования потока масла через приводной гидромотор
395 электромагнит переключения давления в приводе переднего колеса
396 Световой индикатор включения полного привода (AWD)
397 Контактный датчик давления насоса подачи
398 Датчик давления в приводе передних колес
399 Датчик воздействия рычага управления полным приводом (AWD)
400 Вторичные обмотки катушек зажигания
401 Вторичная обмотка катушки зажигания 1
402 Вторичная обмотка катушки зажигания 2
403 Вторичная обмотка катушки зажигания 3
404 Вторичная обмотка катушки зажигания 4
405 Вторичная обмотка катушки зажигания 5
406 Вторичная обмотка катушки зажигания 6
407 Вторичная обмотка катушки зажигания 7
408 Вторичная обмотка катушки зажигания 8
409 Вторичная обмотка катушки зажигания 9
410 Вторичная обмотка катушки зажигания 10
411 Вторичная обмотка катушки зажигания 11
412 Вторичная обмотка катушки зажигания 12
413 Вторичная обмотка катушки зажигания 13
414 Вторичная обмотка катушки зажигания 14
415 Вторичная обмотка катушки зажигания 15
416 Вторичная обмотка катушки зажигания 16
417 Реле прерывания возвратной цепи электромагнита
418 Световой индикатор/реле потока масла в гидравлическом контуре основного рулевого управления
419 Реле гидромотора заднего хода
420 Реле вспомогательного рулевого управления
421 Реле контроля нагрузки
422 Датчик частоты вращения приводного вала
423 Контактный датчик давления в гидроаккумуляторе переднего тормоза
424 Контактный датчик давления в гидроаккумуляторе заднего тормоза
425 Датчик давления масла в гидравлическом контуре переднего тормоза
426 Датчик давления масла в гидравлическом контуре заднего тормоза
427 температурный датчик масла переднего моста
428 температурный датчик масла заднего моста
429 Датчик давления масла основного насоса системы рулевого управления
430 Датчик давления масла в управляющем контуре системы рулевого управления
431 Контактный датчик низкого уровня масла в баке системы рулевого управления
432 Контактный датчик перепада давления на масляном фильтре системы рулевого управления
433 Контактный датчик перепада давления на масляном фильтре гидросистемы
434 Датчик давления масла в управляющем контуре гидросистемы
435 Датчик уровня масла в баке гидросистемы
436 Датчик давления масла в гидротрансформаторе
437 Контактный датчик давления масляного фильтра гидросистемы силовой передачи
438 электромагнит 1 прогрева распределителя гидросистемы
439 электромагнит 2 прогрева распределителя гидросистемы
440 электромагнит 3 прогрева распределителя гидросистемы
441 Реле электронного регулятора частоты вращения
442 Реле отказа генератора
443 Реле прерывания прокрутки
444 Реле электростартера
445 Реле работы
446 Реле воздушного отключения двигателя
447 Реле управления подачей топлива
448 Резервное реле
449 Переключатель ручного поворота захвата
450 Переключатель ручного размыкания и смыкания челюстей
451 электромагнит поворота захвата по часовой стрелке
452 электромагнит поворота захвата против часовой стрелки
453 электромагнит размыкания челюстей
454 электромагнит смыкания челюстей
455 Датчик давления смыкания челюстей
456 Контактный датчик давления системы Hydrax
457 температурный датчик масла тормозной системы
458 Датчик давления в штоковой полости гидроцилиндра перекоса
459 Блок управления гидротрансформатором
460 Датчик давления топлива за топливным фильтром
461 Дополнительный электромагнит вспомогательного тормоза
462 Контактный датчик давления охл.жидк. на входе в двигатель
463 Предохранительный электромагнит двойного действия гидравлического контура рабочего оборудования
464 Датчик нахождения рычага наклона ковша в положении возврата
465 Датчик положения рычага акселератора на максимальной частоте вращения холостого хода
466 Датчик положения педали поворота левой траковой лентой
467 Датчик положения педали поворота правой траковой лентой
468 Датчик положения педали рабочего тормоза
469 электромагнит переднего хода левой траковой ленты
470 электромагнит заднего хода левой траковой ленты
471 электромагнит переднего хода правой траковой ленты
472 электромагнит заднего хода правой траковой ленты
473 Датчик давления подачи
474 Программируемый релейный блок управления
475 Блок согласования с аппаратурой пользователя 1
476 Блок согласования с аппаратурой пользователя 2
477 Резервное реле 1
478 Резервное реле 2
479 Резервное реле 3
480 Резервное реле 4
481 Резервное реле 5
482 Резервное реле 6
483 Резервное реле 7
484 Резервное реле 8
485 электромагнит реверсирования вентилятора двигателя
486 Переключатель реверсирования вентилятора двигателя
487 Датчик положения третьего рычага
488 Датчик положения четвертого рычага
489 Переключатель выбора режимов работы рабочего оборудования
490 Выключатель блокировки рабочего оборудования
491 электромагнит третьего режима вперед
492 электромагнит третьего режима назад
493 электромагнит четвертого режима вперед
494 электромагнит четвертого режима назад
495 электромагнит пятого режима вперед
496 электромагнит пятого режима назад
497 электромагнит наклона вправо
498 электромагнит наклона влево
499 электромагнит масляного насоса переменной производительности гидросистемы рабочего оборудования
500 Блок электронного управления
501 Форкамера цилиндра 1
502 Форкамера цилиндра 2
503 Форкамера цилиндра 3
504 Форкамера цилиндра 4
505 Форкамера цилиндра 5
506 Форкамера цилиндра 6
507 Форкамера цилиндра 7
508 Форкамера цилиндра 8
509 Форкамера цилиндра 9
510 Форкамера цилиндра 10
511 Форкамера цилиндра 11
512 Форкамера цилиндра 12
513 Форкамера цилиндра 13
514 Форкамера цилиндра 14
515 Форкамера цилиндра 15
516 Форкамера цилиндра 16
517 Переключатель полного привода
518 Блок контроля давления
519 Давление картерных газов
520 Код конфигурации коробки передач
521 температурный датчик топлива
522 Датчик теплотворности топлива
523 Датчик фактической частоты вращения коленчатого вала двигателя
524 Датчик требуемой частоты вращения коленчатого вала двигателя
525 Привод заслонки
526 Привод клапана отвода выхлопных газов
527 Потенциометр установки неравномерности
528 Потенциометр задания максимальной частоты вращения холостого хода
529 Поправочный топливный коэффициент
530 Датчик ION
531 Переключатель режимов холостого хода/номинальной частоты вращения
532 Вход сигнала защитного останова двигателя
533 Система автоматического управления замедлителем
534 Параллельный/общий служебный вход
535 температурный датчик выхлопных газов
536 Датчик низкого уровня масла в двигателе
537 Датчик уровня охл.жидк. двигателя
538 Датчик сопротивления правого воздушного фильтра
539 Датчик сопротивления левого воздушного фильтра
540 Цепь входного сигнала управляемого оборудования
541 Датчик давления масла в дифференциале (мосту)
542 Датчик давления масла в двигателе перед масляным фильтром
543 Датчик давления масла в двигателе после масляного фильтра
544 Датчик частоты вращения вентилятора системы охлаждения двигателя
545 Реле управления впрыском эфира
546 Реле ограничения силы тока в системе впрыска эфира
547 Световой индикатор включения системы эфирного пуска
548 Световой индикатор блокировки акселератора
549 Выключатель блокировки акселератора
550 Сигнал с датчика концентрации кислорода в блок электронного управления (ECM)
551 Цепь связи датчика концентрации кислорода и стабилизатора концентрации кислорода
552 Калибровка датчика концентрации кислорода/текущая частота вращения двигателя
553 Калибровка датчика концентрации кислорода/текущий сигнал концентрации кислорода
554 Калибровка датчика концентрации кислорода/отсутствие сигнала концентрации кислорода
555 Калибровка датчика концентрации кислорода/сигнал концентрации кислорода на фоне помех
556 Датчик набора кислорода
557 Датчик нехватки кислорода
558 Реле системы автоматической смазки
559 Реле плавающего положения стрелы
560 Ошибка канала передачи данных
561 электромагнит блокировки акселератора заднего двигателя
562 Электронная система контроля второго поколения
563 Отсутствие сигнала требуемой частоты вращения
564 Помехи в сигнале требуемой частоты вращения
565 Срабатывание аварийного останова двигателя из-за отсутствия сигнала требуемой частоты вращения
566 Ошибочное срабатывание аварийного останова двигателя
567 Световой индикатор готовности резервного электонного блока управления (ECM)
568 Световой индикатор включения резервного электонного блока управления (ECM)
569 электромагнит впрыска масла
570 Выход показаний датчика температуры за пределы установленного диапазона
571 электромагнит привода переднего хода элеватора
572 электромагнит привода заднего хода элеватора
573 Датчик положения педали толчкового хода
574 электромагнит фиксатора захвата
575 Датчик положения рычага элеватора
576 Привод фирмы Heinzmann
577 Коэффициент передачи привода Heinzmann
578 Смещение привода Heinzmann
579 Пульсирующий сигнал основного электонного блока управления (ECM)
580 Датчик давления переключения под нагрузкой
581 электромагнит переключения под нагрузкой
582 Контактный датчик перепада давления на воздушном фильтре
583 электромагнит подъема стрелы
584 Контактный датчик низкого давления масла в двигателе
585 Датчик № 1 частоты вращения выходного вала коробки передач
586 Поворотный переключатель частоты вращения двигателя
587 Датчик положения регулятора частоты вращения двигателя
588 Дисплей системы контроля
589 Переключатель режима хода/землеройных работ
590 Блок управления двигателем
591 Электрически стираемая оперативная память (только для чтения)
592 электромагнит подъема 2
593 электромагнит опускания 2
594 электромагнит возврата 2
595 электромагнит разгрузки 2
596 Блок электронного управления рабочим оборудованием
597 Датчик давления нагнетания гидравлического насоса
598 электромагнит регулирования скорости хода
599 Компьютеризированная система контроля (CMS)
600 температурный датчик масла гидросистемы
601 Датчик давления воздуха тормоза
602 Контактный датчик давления P2 коробки передач
603 Датчик давления муфты импеллера гидротрансформатора
604 Автоматическое переключение передач, выключатель блокировки
605 Датчик 1 скорости колеса
606 Датчик 2 скорости колеса
607 Датчик 3 скорости колеса
608 Датчик 4 скорости колеса
609 электромагнит 1 тормоза колеса
610 электромагнит 2 тормоза колеса
611 электромагнит 3 тормоза колеса
612 электромагнит 4 тормоза колеса
613 электромагнит управляющего контура передних тормозов
614 электромагнит управляющего контура задних тормозов
615 Датчик угла поворота полурам транспортного средства с шарнирным сочленением
616 Выключатель режима проверки системы
617 Реле подогревателя приточного воздуха во впускном коллекторе
618 Контактный датчик левого вспомогательного тормоза
619 Контактный датчик правого вспомогательного тормоза
620 Переключатель режима буксировки
621 Переключатель понижения передачи
622 Переключатель повышения передачи
623 Переключатель направления
624 Контактный датчик нейтрали коробки передач
626 Выключатель блокировки рулевого управления/коробки передач
627 Контактный датчик давления стояночного тормоза
628 Выключатель ускоренного переключения передач
629 Датчик нейтрализатора
631 электромагнит муфты 1 коробки передач
632 электромагнит муфты 2 коробки передач
633 электромагнит муфты 3 коробки передач
634 электромагнит муфты 4 коробки передач
635 электромагнит муфты 5 коробки передач
636 электромагнит муфты 6 коробки передач
637 Сигнал заднего хода
638 электромагнит стартера
639 Световой индикатор включения 1-й передачи
641 электромагнит №1 коробки передач
642 электромагнит №2 коробки передач
643 электромагнит №3 коробки передач
644 электромагнит №4 коробки передач
645 электромагнит №5 коробки передач
646 электромагнит №6 коробки передач
647 электромагнит №7 коробки передач
648 электромагнит №8 коробки передач
650 Код кабеля
653 Блок электронного управления
654 температурный датчик масла правого тормоза прицепа
655 температурный датчик масла левого тормоза прицепа
656 температурный датчик на входе маслоохладителя тормоза прицепа
657 температурный датчик на выходе маслоохладителя тормоза прицепа
658 Датчик давления правого гидроцилиндра подвески прицепа
659 Датчик давления левого гидроцилиндра подвески прицепа
660 12-я цепь входного сигнала рычага переключения передач
661 13-я цепь входного сигнала рычага переключения передач
662 14-я цепь входного сигнала рычага переключения передач
663 15-я цепь входного сигнала рычага переключения передач
664 16-я цепь входного сигнала рычага переключения передач
665 17-я цепь входного сигнала рычага переключения передач
666 18-я цепь входного сигнала рычага переключения передач
667 19-я цепь входного сигнала рычага переключения передач
668 Рычаг переключения передач
669 Датчик частоты вращения первичного вала коробки передач
670 Датчик положения левой педали
671 Датчик частоты вращения выходного вала коробки передач
672 Датчик частоты вращения на выходе гидротрансформатора
673 Датчик II частоты вращения выходного вала коробки передач
674 Датчик I частоты вращения промежуточного вала коробки передач
675 Датчик II частоты вращения промежуточного звена коробки передач
676 Датчик положения рычага поворота левой траковой лентой
677 Датчик положения рычага поворота правой траковой лентой
678 электромагнит муфты импеллера гидротрансформатора
679 электромагнит муфты блокировки гидротрансформатора
680 Переключатель режима ручного/автоматического включения рабочего орудия при движении
681 электромагнит стояночного тормоза
682 Световой индикатор включения стояночного тормоза
683 Аварийный сигнал включения стояночного тормоза
684 Ручной включатель заднего хода коробки передач
685 Идентификационный код технического обслуживания
686 Идентификационный код рабочей смены
687 Идентификационный код дополнительного оборудования
688 электромагнит регулирования мощности
689 электромагнит левого тормоза
690 электромагнит правого тормоза
691 электромагнит №1 коробки передач
692 электромагнит №2 коробки передач
693 электромагнит №3 коробки передач
694 электромагнит №4 коробки передач
695 электромагнит №5 коробки передач
696 электромагнит №6 коробки передач
697 электромагнит приоритетного клапана
698 электромагнит левого бортового фрикциона
699 электромагнит правого бортового фрикциона
700 Датчик включенной передачи коробки передач
701 Датчик частоты вращения выходного вала коробки передач
702 Датчик положения рычага переключения передач (контактный)
703 Датчик положения люка прицепа
704 Контактный датчик давления рабочего тормоза
705 Датчик положения рычага подъема кузова (контактный)
706 Датчик нахождения кузова в поднятом положении
707 электромагнит повышения передач (коробки передач)
708 электромагнит понижения передач (коробки передач)
709 электромагнит муфты блокировки коробки передач
710 электромагнит питания системы автоматического управления замедлителем (ARC)
711 Распределительный электромагнит системы автоматического управления замедлителем (ARC)
712 Световой индикатор системы автоматического замедления
713 Переключатель режима работы системы автоматического управления замедлителем
714 Контактный датчик давления системы автоматического управления замедлителем
715 Контактный датчик давления замедлителя
716 Датчик электрической мощности
717 Дистанционный переключатель акселератора
718 Коробка передач
719 электромагнитный пропорциональный клапан системы регулирования тягового усилия (TCS)
720 Рулевой резольвер
721 электромагнит рабочего тормоза
722 электромагнит вспомогательного тормоза
723 Реле автоматического режима проблескового маячка
724 электромагнит режима подъема подъемного механизма
725 электромагнит режима опускания подъемного механизма
726 Правый рулевой электромагнит
727 Левый рулевой электромагнит
728 Сигнал управления в автоматическом/ручном режимах
729 Наружный переключатель автоматического/ручного режимов работы (с уровня земли)
730 Переключатель автоматического/ручного режимов работы (в кабине)
731 Сигнал ШИМ частоты вращения двигателя (об/мин) (коэффициент заполнения)
732 электромагнит точного поворота платформы
733 электромагнит блокировки маслоохладителя гидросистемы
734 Отводной электромагнит системы автоматической смазки
735 электромагнит подъема тяжелого груза
736 Канал управления автоматическим регулятором частоты вращения двигателя (AESC)
737 Датчик положения педали нейтрализатора
738 Датчик положения рыхлителя
739 Световой индикатор блокировки дифференциала
740 электромагнит блокировки дифференциала
741 Световой индикатор включения гидротрансформатора
742 Световой индикатор/реле рабочего тормоза
743 Датчик поворота траковой лентой при движении вперед (ШИМ)
744 Датчик поворота траковой лентой при движении назад (ШИМ)
745 Датчик рычага управления скоростью движения (ШИМ)
746 Контактный датчик системы управления ротором (ШИМ)
747 Контактный датчик режима работы рулевого управления (ШИМ)
748 Контактный датчик положения дверцы ротора
749 Датчик отдачи
750 Ручной выключатель режима управления задними колесами
751 Выключатель распыления воды
752 электромагнит тормоза/натяжения ремня ротора
753 электромагнит рабочего тормоза ротора
754 электромагнит муфты ротора
755 Реле распыления воды
756 температурный датчик масла муфты ротора (ШИМ)
757 Датчик давления масла муфты ротора (ШИМ)
758 Датчик давления масла гидросистемы хода (ШИМ)
759 Световой индикатор низкого уровня масла в двигателе
760 Световой индикатор засоренности масляного фильтра двигателя
761 Световой индикатор засоренности топливного фильтра

Категория: Информация для ремонта | Добавил: автоэлектрик
Просмотров: 2432 | Загрузок: 0 | Рейтинг: 0.0/0
Всего комментариев: 0
Добавлять комментарии могут только зарегистрированные пользователи.
[ Регистрация | Вход ]
