DAF LF45/55 series Описание предохранителей и реле
28.05.2017, 22:32
DAF LF45/55 series Описание предохранителей и реле


кликните на рисунок для увеличение

E004 Предохранитель, ближний свет, сторона водителя
E005 Предохранитель, ближний свет, сопутствующая сторона
E006 Предохранитель, главный луч, сторона водителя
E009 Предохранитель, передние противотуманные фары
E013 Предохранитель, стоп-сигналы 0259
E018 Предохранитель двигателя стеклоочистителя 0029
E019 Предохранитель, звуковой сигнал 0085
E023 Предохранитель, выключатель, таймер тахографа 0049
E025 Предохранитель, мотор стеклоочистителя / двигатель омывателя ветрового стекла 0163
E026 Предохранитель, прикуриватель / дверные выключатели / электронный блок, преобразователь 24/12 В с источником питания для радиопамяти
E027 Предохранитель, электронный блок, преобразователь 24/12 В, с источником питания для радиопамяти
E028 Предохранитель, внутреннее освещение / двухъярусные лампы / центральный замок 0273
E031 Предохранитель, нагревательный вентилятор 0373
E035 Предохранитель, генератор регулирования напряжения / ECS-DC3 0021
E039 Предохранитель, отопление сиденья 0353
E043 Предохранитель, ABS, тянутый автомобиль 0401
E044 Предохранитель, обогрев зеркал / регулировка электрического зеркала / электростеклоподъемники
E048 Предохранитель, блок питания вытяжного автомобиля 0033
E051 Предохранитель ECAS 0734
E052 Предохранитель для рабочей лампы 0286
E053 Предохранитель, диагностический разъем / сигнализация / ECAS 0587
E058 Предохранитель для обогревателя кабины 0385
E062 Предохранитель ECAS 0703 0719
E091 Предохранитель, воздушный сушильный нагреватель/водоотделитель/ RAS-EC/ разъем для управления частотой вращения двигателя
E108, VIC 0103
E114 Предохранитель, обогреватель кабины / сигнальные лампы 0390
E143 Предохранитель, тахограф/сигнализация/иммобилайзер / ABS-D / ABS / ASR-E 0057
E144 Предохранитель, автоматическая коробка передач (AGC) 0504
E153 Предохранитель, источник питания для главного выключателя 0008
E156 Предохранитель для освещения принадлежностей 0034
E158, приборная панель DIP-4 0067
E160 Предохранитель ECS-DC3 0601 0640
E163 Предохранитель, поворотные балки/люк крыши 0293
E165, топливный нагреватель FPH-E после контакта 0313
E190 Предохранитель, ABS-D / ABS / ASR-E 0427 0450
E198 Предохранитель, центральный замок 0308
E277, VIC 0106
E279 Предохранитель, генератор регулирования напряжения
E280, VIC 0104
E282 Предохранитель, выключатель тормоза / выключатель стоп-сигнала 0257
E283 Предохранитель, регулировка высоты фар / ширина маркера, 1-й, левый и правый / задний фонарь,правый
E284 Предохранитель, ширина габаритного фонаря, 2-й, левый и правый / левый задний фонарь / освещение поиска
E285 Предохранитель, выключатель VIC / противотуманного света
E286 Главный предохранитель 0047
E290, RAS-EC 0453
E297 Предохранитель, подушка безопасности и система натяжения ремня безопасности 0473
E299 Предохранитель, обогрев ветрового стекла 0349
E330 Предохранитель, ??? Проводные основные выключатели 0016
E349 Главный предохранитель, кабина 0002 0015
E354 Предохранитель, автоматическая коробка передач, вентилятор AGC 0501 0534
E501 Реверсивный выключатель света 0264
E508 Термовыключатель для компрессора кондиционера 0380
E509 Переключатель кондиционера, высокое / низкое давление 0382
E514 Кабины шагового освещения / внутреннее освещение дверной выключатель, сторона водителя 0278
E515 Кабины шагового освещения / внутреннее освещение дверной выключатель, сопутствующая сторона 0280
E564 Переключатель тормозного привода 0130
E569 Нейтральный переключатель положения, коробка передач 0125
E581 Блок таймера обогревателя кабины 0388
E585 Селекторный переключатель для автоматической коробки передач AT 1000/2000 0515
E587 Переключатель для стоп-сигналов / муфты 0127
E597 Переключатель, охлаждающие вентиляторы, автоматическая коробка передач (AGC) 0501

реле

G014 Реле свечи накаливания За батареей на шасси
G185 Реле выключателя пусковой цепи На интерфейсном модуле транспортного средства в коробке AGC
G201 Реле нагрева топлива, FPH-E Задняя панель центрального блока
G350 Реле заднего освещения, автоматическая коробка передач Модуль интерфейса транспортного средства в коробке AGC
G367 Реле главного выключателя, блок питания В главном выключателе на шасси
G368 Реле главного выключателя, земля В главном выключателе на шасси
G397 Реле нагрева ветрового стекла В основном распределительном ящике на шасси
G425 Реле главного выключателя В основном распределительном ящике на шасси
G444 Реле вентилятора охлаждения, автоматическая коробка передач (AGC-A4) В коробке AGC на шасси
G507 Земля, 1-контактный, шасси - кабины Вне, под ветровым стеклом
G516 Центральная земля кабины, сопутствующая сторона Внутри, центральная коробка
G517 Центральная земля кабины, сторона водителя Снаружи, сторона водителя
G520 Центральная земля, шасси, передняя часть Боковая часть корпуса, за амортизатором, со стороны водителя
G524 Точка заземления, элемент свечения Левая сторона двигателя, головка блока цилиндров
G525 Центральная земля, маховик Боковая часть шасси, за амортизатором, сопутствующая сторона

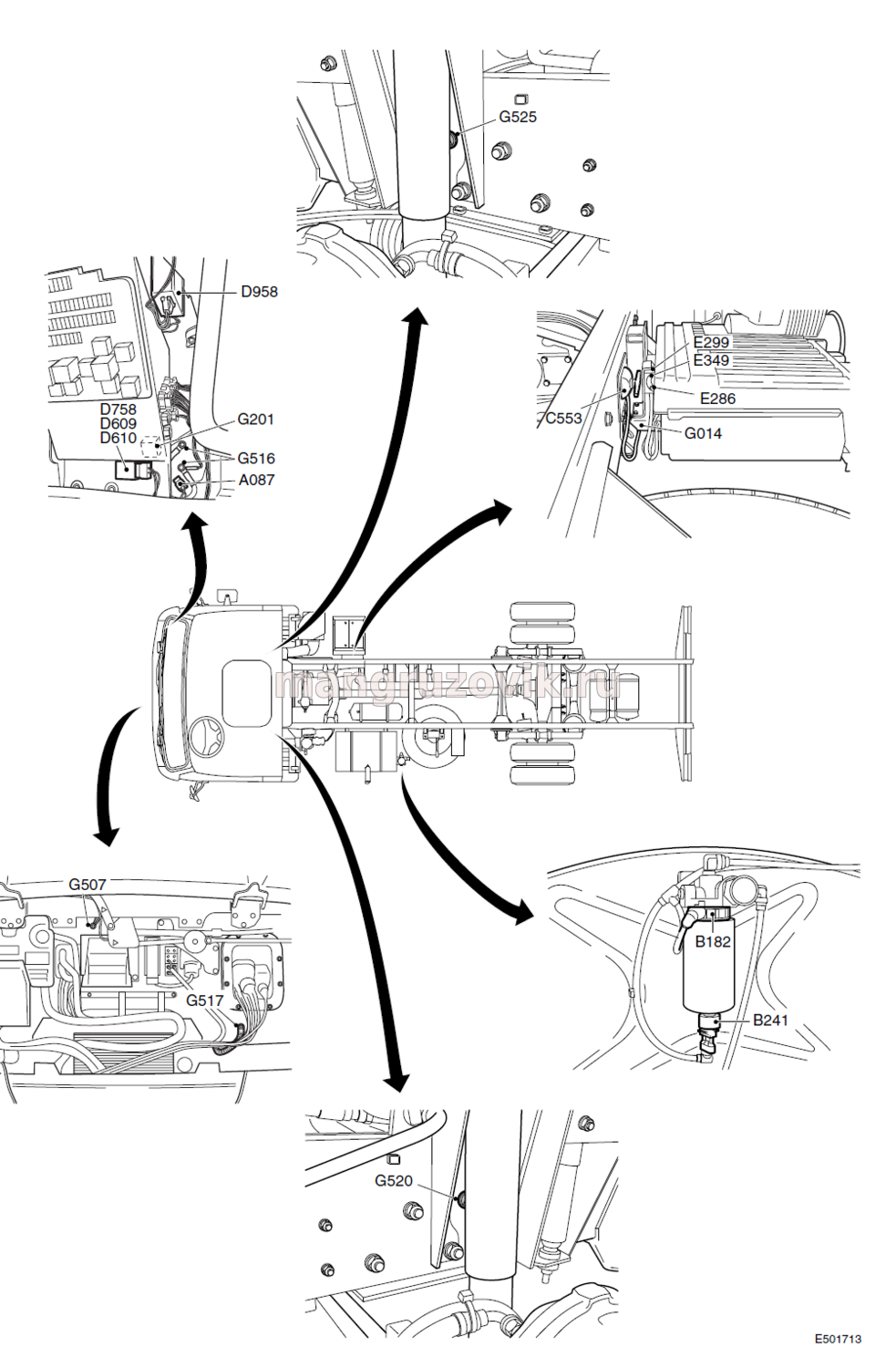

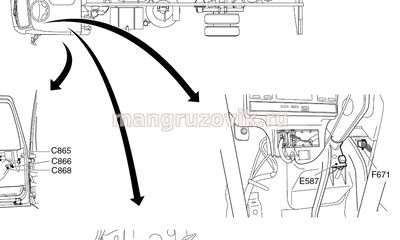

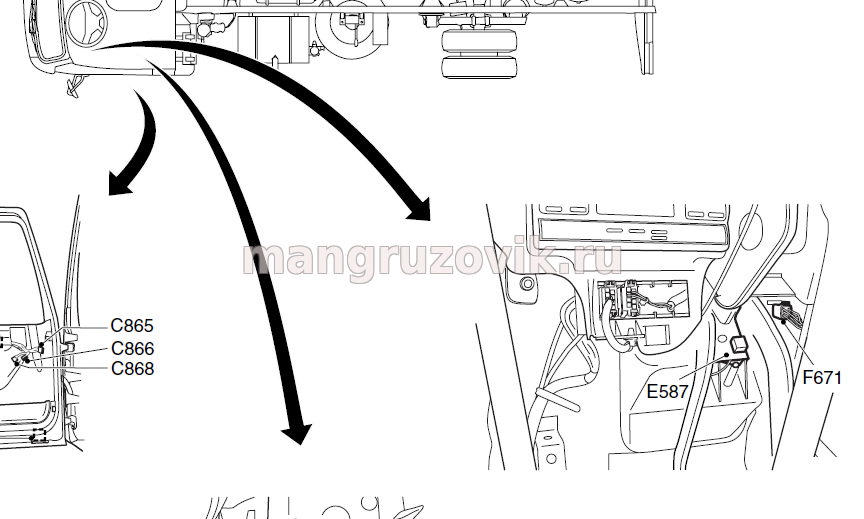

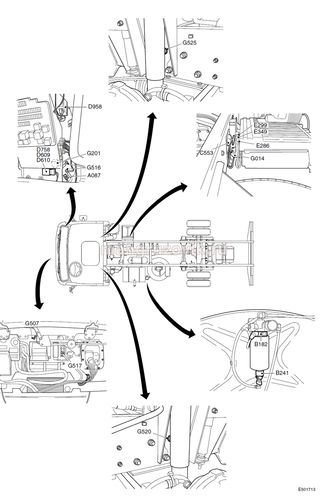

схемы расположения предохранителей и реле в тягаче ДАФ LF45/55 series

кликните на рисунок для увеличение

кликните на рисунок для увеличение

кликните на рисунок для увеличение

E004 Fuse, dipped beam, driver’s side
E005 Fuse, dipped beam, co-driver’s side
E006 Fuse, main beam, driver’s side
E009 Fuse, front fog lamps
E013 Fuse, stop lights 0259
E018 Windscreen wiper motor fuse 0029
E019 Fuse, horn 0085
E023 Fuse, switch, tachograph timer 0049
E025 Fuse, windscreen wiper motor/windscreen washer motor 0163
E026 Fuse, cigar lighter/door switches/electronic unit, 24/12 V converter with power supply for radio memory
E027 Fuse, electronic unit, 24/12 V converter, with power supply for radio memory
E028 Fuse, interior lighting/bunk lamps/central door lock 0273
E031 Fuse, heater fan 0373
E035 Fuse, voltage regulation generator/ECS-DC3 0021
E039 Fuse, seat heating 0353
E043 Fuse, ABS, drawn vehicle 0401
E044 Fuse, mirror heating/electric mirror adjustment/electric drop glass operation
E048 Fuse, drawn vehicle power supply 0033
E051 ECAS fuse 0734
E052 Fuse for work lamp 0286
E053 Fuse, diagnostic connector/alarm system/ECAS 0587
E058 Fuse for cab heater 0385
E062 ECAS fuse 0703 0719
E091 Fuse, air dryer heating element/water separator/RAS-EC/engine speed control application connector
E108 Fuse, VIC 0103
E114 Fuse, cab heater/warning lamps 0390
E143 Fuse, tachograph/alarm system/immobiliser/ABS-D/ABS/ASR-E 0057
E144 Fuse, automatic gearbox (AGC) 0504
E153 Fuse, power supply for main switch 0008
E156 Fuse for accessories lighting 0034
E158 Fuse, DIP-4 instrument panel 0067
E160 ECS-DC3 fuse 0601 0640
E163 Fuse, rotating beams/roof hatch 0293
E165 Fuse, FPH-E fuel heater after contact 0313
E190 Fuse, ABS-D / ABS / ASR-E 0427 0450
E198 Fuse, central door lock 0308
E277 Fuse, VIC 0106
E279 Fuse, voltage regulation generator
E280 Fuse, VIC 0104
E282 Fuse, engine brake switch/stop light switch 0257
E283 Fuse, headlamp height adjustment/width marker light, 1st , left and right/tail light, right
E284 Fuse, width marker light, 2nd, left and right/left rear light/search lighting
E285 Fuse, VIC/fog light switch 0212
E286 Main fuse 0047
E290 Fuse, RAS-EC 0453
E297 Fuse, airbag and seat belt tensioner system 0473
E299 Fuse, windscreen heating 0349
E330 Fuse, ‘sens’ wire main switches 0016
E349 Main fuse, cab 0002 0015
E354 Fuse, automatic gearbox, AGC fan 0501 0534
E501 Reversing light switch 0264
E508 Temperature switch for air conditioning compressor 0380
E509 Air conditioning switch, high/low pressure 0382
E514 Cab stepwell lighting/interior lighting door switch, driver’s side 0278
E515 Cab stepwell lighting/interior lighting door switch, co-driver’s side 0280
E564 Engine brake switch 0130
E569 Neutral position switch, gearbox 0125
E581 Cab heater timer unit 0388
E585 Selector switch for AT 1000/2000 automatic gearbox 0515
E587 Switch for stop lights/clutch 0127
E597 Switch, cooling fans, automatic gearbox (AGC) 0501

G014 Glow plug relay Behind battery box on chassis
G185 Starting circuit interrupter relay On Vehicle Interface Module in AGC box
G201 Fuel heating relay, FPH-E Back of central box
G350 Reversing light relay, automatic gearbox On Vehicle Interface Module in AGC box
G367 Main switch relay, power supply In main switch box on chassis
G368 Main switch relay, earth In main switch box on chassis
G397 Windscreen heating relay In main switch box on chassis
G425 Main switch relay In main switch box on chassis
G444 Cooling fan relay, automatic gearbox (AGC-A4) In AGC box on chassis
G507 Earth, 1-pin, chassis - cab Outside, under windscreen
G516 Central cab earth, co-driver’s side Inside, central box
G517 Central cab earth, driver’s side Outside, driver’s side
G520 Central earth, chassis, front end Chassis side member, behind the shock absorber, driver’s side
G524 Earth point, glow element Left side of engine, cylinder head
G525 Central earth, flywheel Chassis side member, behind the shock absorber, co-driver’s side
