PLD блок управления двигателем Mercedes-Benz Actros назначение контактов
08.04.2016, 19:00

PLD блок управления двигателем Mercedes-Benz Actros назначение контактов

PLD блок управления двигателем Mercedes-Benz Actros назначение контактов
Мерседес бенс Актрос обозначение выводов на блоке PLD блока управления двигателем,которые находится на двигателе автомобиля.
Даны распиновка малого и большого разъема,цвет проводов.нумерация и какая цепь на проводах подключается.Электрическая схема.
На русском языке

двигатель 541,542 в вариации 950,952,954.
двигатель 541 в вариации 953,
двигатель 906 в вариации 957
2 вариант
MERCEDES-BENZ / 1848 (Actros) / 09/1996 - 09/2003
 МОТОР OM 542 в исполнении 921

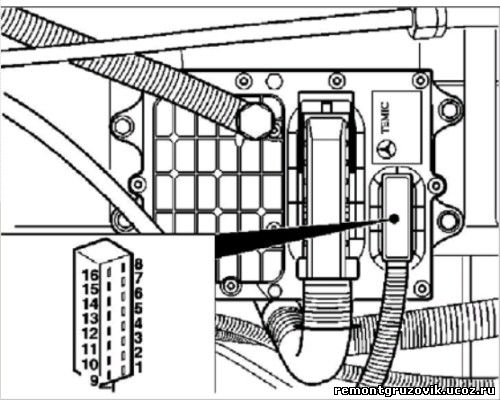

Штекер блока ПЛД управления двигателем Х1  16-контактный

разъем,со стороны автомобиля.

1  CAN-LOW   -желтый
2  CAN-HIGH   -синий
3  CAN GND-масса -кор\серый
4  CAN GND-масса -кор\красный
5  клемма 30 -красный
6  клемма 30 -красный
7  не задействован --
8  клемма 50 -черный
9 клемма 31 -коричневый
10 не задействован --
11  клемма 31 -коричневый
12  клемма 50 -чер\серый
13  диагностический разъем Х13 -лил\желтый
14  не задействован --
15  клемма 15 -чер\син лил
16  не задействован --

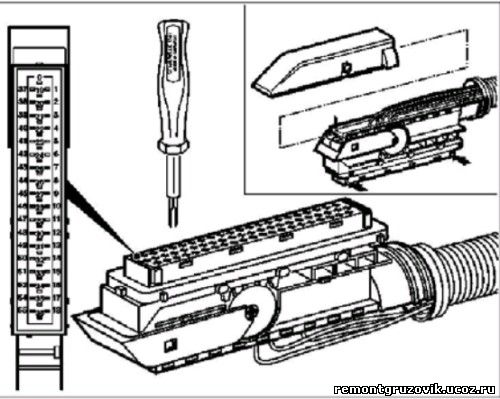

Штекер блока ПЛД управления двигателем 55 контактный

0 не задействован  -
1  датчик ВМТ 1-цилиндра В16  -чер\желтый
2  датчик углового положения коленвала В15  (+) -черный
3  датчик температуры охлаждающей жидкости В65 (-)  бел\желтый
4  датчик температуры топлива  В10 (-)  кор\зеленый
5  AGND аналоговая масса для датчика давления масла В12  кор\серый
6 не задействован  -
7  питание напряжением +5 вольт для датчика давления наддува В13  зеленый
8 не задействован  -
9  ряд цилиндров 2 справа  (-)  кр\синий
10 не задействован  -
11 не задействован  -
12 не задействован  -
13  питание напряжением +5 вольт для датчика движения на проверочном стенде  сер\белый
14 не задействован  -
15  датчик уровня масла В14  кор\белый
16  ряд цилиндров 1 слева (-)
17 не задействован  -
18  клемма 50 на стартер М1  чер\серый
19  датчик углового положения коленвала В15  (-) -коричневый
20  датчик ВМТ 1-цилиндра В16 (-)  кор\желтый
21  датчик температуры воздуха наддува В9 (-)  зел\желтый
22  AGND аналоговая масса для датчика движения на проверочном
стенде (опция)  сер\фиолетовый
23  AGND аналоговая масса для датчика давления воздуха наддува
В13  синий
24 не задействован  -
25  кнопочный выключатель запуска двигателя S10(+)  кр\черный
26  датчик давления масла В12 (+)  бел\черный
27 не задействован  -
28  датчик движения на проверочном стенде (опция)
29  датчик давления воздуха наддува  В13 (сигнал.)  фиолетовый
30  кнопочный выключатель запуска\останова двигателя  (-)  син\белый
31 не задействован  -
32 не задействован  -
33  датчик уровня масла В14 (+)  белый
34  датчик температуры охлаждающей жидкости В65 (+)  кр\желтый
35  кнопочный выключатель останова двигателя  S11(+)  кр\белый
36  датчик температуры топлива  В10 (+)  кор\синий
37 не задействован  -
38  насос-форсунка цилиндра 6 Y11(+)  бел\синий
39  датчик уровня масла В14 (+)  сер\коричневый
40 не задействован  -
41 не задействован  -
42 не задействован  -
43 не задействован  -
44  насос-форсунка цилиндра 5 Y10(+)  сер\синий
45  насос-форсунка цилиндра 4 Y9(+)  сер\черный
46 не задействован  -
47  насос-форсунка цилиндра 3 Y8 (+)  бел\красный
 48  датчик температуры
49  AGND аналоговая масса для датчика давления масла В14 желтый
50  пропорциональный клапан 2 (+)  зел\белый
51 не задействован  -
52  пропорциональный клапан  обратная связь  ко\белый
53  насос-форсунка цилиндра 2 Y7(+) сер\белый
54  насос-форсунка цилиндра 1 Y6(+)  сер\черный

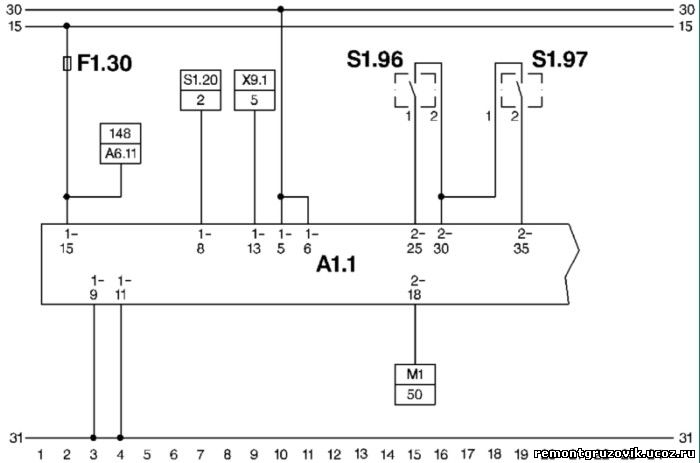

Электрическая схема соединений
S1.20 = Выключатель зажигания и стартера.
S1.96 = Включатель стартера двигателя.
A1.1 =   Блок управления двигателя.
S1.97 = Выключатель двигателя.
F1.30 = Предохранитель 30
X9.1 =  Диагностический разъем.
M1 =     Двигатель стартера.

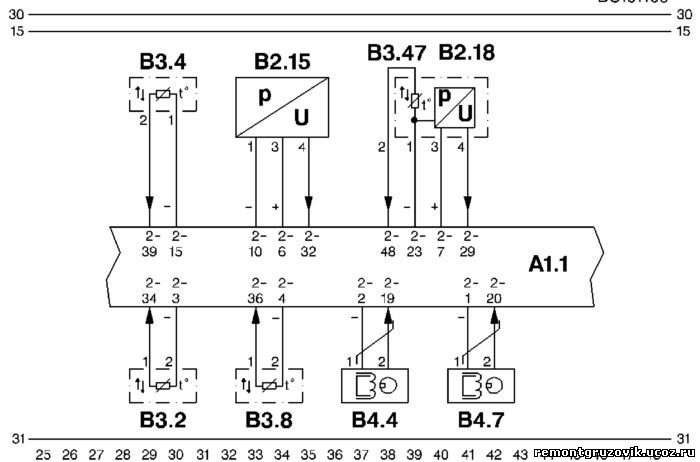

Электрическая схема соединений
 B3.47 = Термодатчик наддувочного воздуха.
B3.8 =  Датчик температуры топлива.
A1.1 =  Блок управления двигателя.
B4.4 =  Датчик положения коленчатого вала.
B2.15 = Датчик давления масла в двигателе.
B4.7 =  Датчик положения
B2.18 = Датчик давления наддува. распределительного вала.
B3.2 =  Датчик температуры охлаждающей жидкости.
B3.4 =  Датчик температуры масла двигателя.

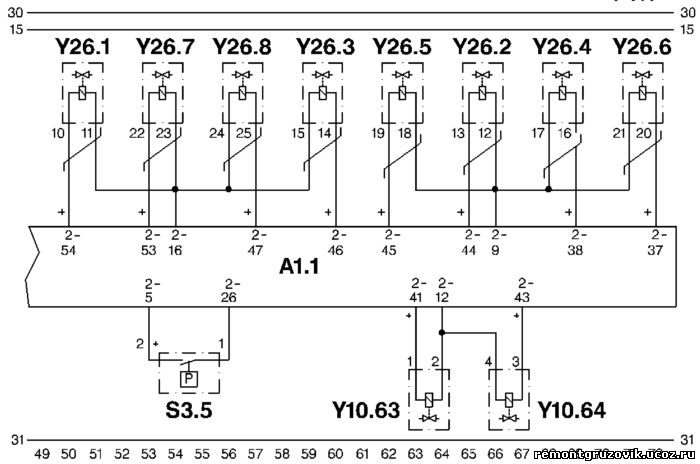

Электрическая схема соединений
Y26.2 = Unit Pump цилиндр 2.
Y26.3 = Unit Pump цилиндр 3.
A1.1 =   Блок управления двигателя.
Y26.4 = Unit Pump цилиндр 4.
S3.5 =   Переключатель давления масла.
 Y26.5 = Unit Pump цилиндр 5.
Y10.63 = Электромагнитный клапан вентилятора.
Y26.6 = Unit Pump цилиндр 6.
Y26.7 = Unit Pump цилиндр 7.
Y10.64 = Электромагнитный клапан вентилятора.
Y26.8 = Unit Pump цилиндр 8.
Y26.1 = Unit Pump цилиндр 1.

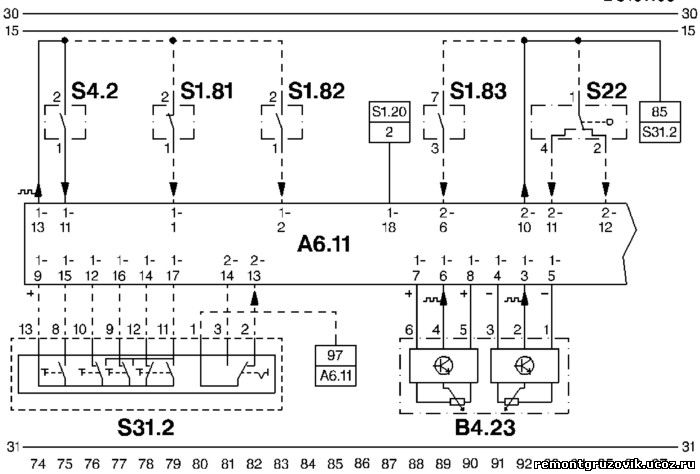

Электрическая схема соединений
A6.11 = Блок управления автомобиля.
B4.23 = Датчик положения педали акселератора.
S1.20 = Выключатель зажигания и стартера.
S1.81 = Переключатель педали сцепления 1.
S1.82 = Переключатель педали сцепления 2.
S1.83 = Выключатель останова и пуска двигателя.
S4.2 = Выключатель сигнала торможения.
S22 = Отжимной выключатель.
S31.2 = ПУ системы.Tempomat с моторным тормозом.

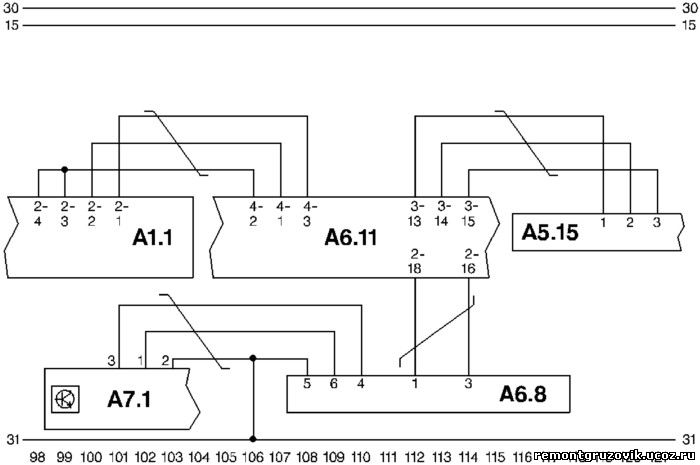

Электрическая схема соединений
A1.1 = Блок управления двигателя.
A5.15 = Факельное устройство облегчения пуска.
A6.11 = Блок управления автомобиля.
A7.1 = Комбинированный прибор.
A6.8 = Центральное электронное устройство.

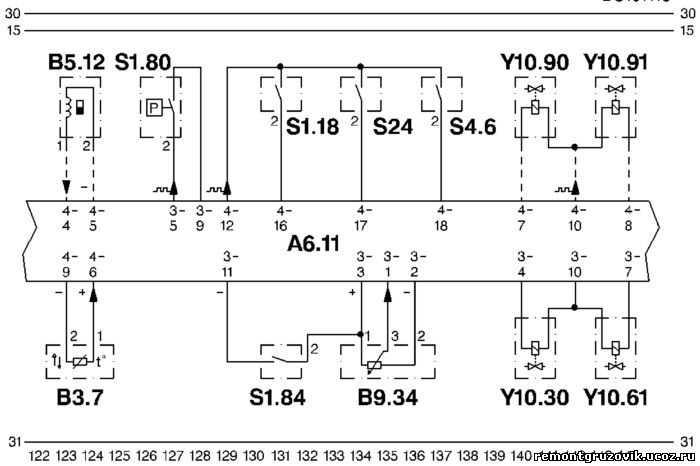

Электрическая схема соединений
A6.11 = Блок управления автомобиля.
B3.7 = Датчик температуры наружного воздуха.
B5.12 = Датчик частоты вращения входного вала КП.
B9.34 = Контрольный датчик воздушного фильтра.
S1.18 = Переключатель нейтрального положения.
S1.80 = Выключатель стояночного тормоза.
S1.84 = Датчик уровня охлаждающей жидкости.
S4.6 = Датчик света фар заднего хода.
S24 = Групповой переключатель.
Y10.30 = Электромагнит.клапан моторного тормоза 1.
Y10.61 = Электромагнитный клапан моторного тормоза 2.
Y10.90 = Э/м клапан делителя (большая группа).
Y10.91 = Э/м клапан делителя (малая группа).



Электрическая схема соединений
A6.11 = Блок управления автомобиля.
B3.7 = Датчик температуры наружного воздуха.
B5.12 = Датчик частоты вращения входного вала КП.
B9.34 = Контрольный датчик воздушного фильтра.
Y10.30 = Электромагнит.клапан моторного тормоза 1.
Y10.61 = Электромагнитный клапан моторного тормоза 2.
Y10.90 = Э/м клапан делителя (большая группа).
Y10.91 = Э/м клапан делителя (малая группа).
S1.18 = Переключатель нейтрального положения.
S1.80 = Выключатель стояночного тормоза.
S1.84 = Датчик уровня охлаждающей жидкости.
S4.6 = Датчик света фар заднего хода.
S24 = Групповой переключатель.

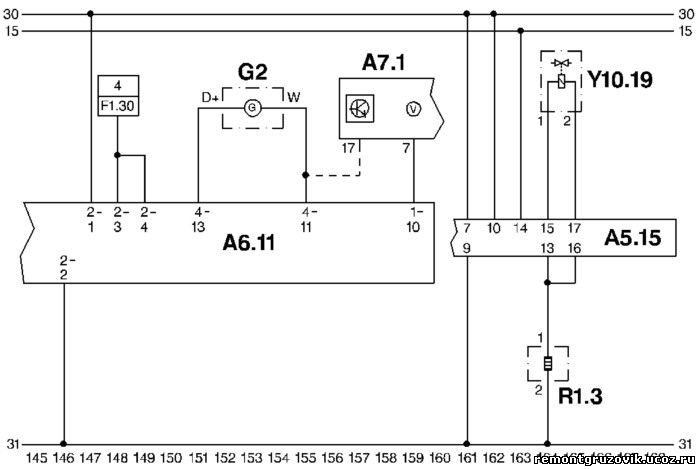

Электрическая схема соединений
A5.15 = Факельное устройство облегчения пуска.
A6.11 = Блок управления автомобиля.
A7.1 = Комбинированный прибор.
F1.30 = Предохранитель 30
G2 = Генератор.
R1.3 = Факельная свеча облегчения пуска.
Y10.19 = Клапан факельного устр. облегчения пуска.
