MID 136 SID 76 Клапан ножного тормоза - диагностические ошибки,описание.
Общие сведения Клапан ножного тормоза, установленный на внутреннем щитке, имеет электрическую и пневматическую секции. Электрическая секция используется, когда система в состоянии определить величину тормозного усилия, распределяемого по разным колесам. Пневматическая секция - это резервный контур на случай неисправности электрической системы.
Код неисправности FMI 2 Неустойчивые или неверные данные.
Условия регистрации кода неисправности: • Если напряжение на входе модулятора от клапана ножного торможения 0,3 V или выше 4,6 V, то блок управления интерпретирует это как неисправность и регистрирует код неисправности. • Если общее напряжение от обоих датчиков клапанов ножного тормоза не постоянно, то блок управления интерпретирует это как неисправность и регистрирует код неисправности.

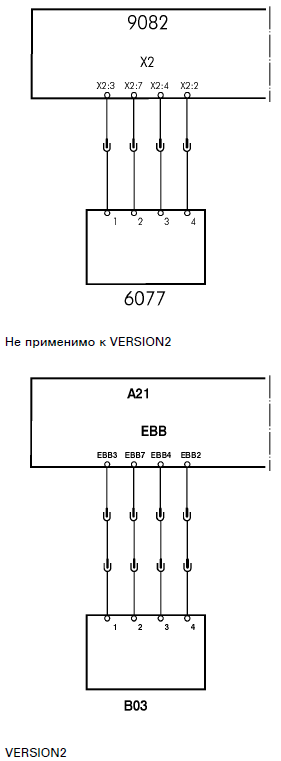

Возможная причина: • Неисправен клапан ножного тормоза. • Прерывание в кабелях между блоком управления и клапаном ножного тормоза. • Короткое замыкание на землю в кабелях между блоком и клапаном ножного тормоза. • Короткое замыкание по напряжению в кабелях между блоком и клапаном ножного тормоза.
Реакция блока управления: • Зажигается красная лампа. • Функция EBS отключается. Управление осуществляется посредством пневматического контура управления. Внимание: На модуляторы подается напряжение. Блок управления запрашивает от модуляторов давление 0 бар. • Функция TCS отключается. • Регистрация нагрузки отключается.
Очевидные внешние признаки:
Примечание • При обнаружении неисправности проверьте наличие контакта для всех соответствующих разъемов, а также сопротивление и окисление контакта. Более подробное описание кабелей и разъемов для обнаружения неисправности см. в сервисной публикации группы 371. • Не использовать шасси в качестве заземления при выполнении измерений. Для этого служит пластина "массы" в распределительном блоке. • Точки измерения, приведенные в скобках, указывают выводы в разъемах.
Внимание: Неисправности жгута проводки, ведущего к блоку управления могут повредить этот блок. Поэтому всегда также проверяйте компонент, если показания отличаются от нормальных.
|
